3-weg hoekverbinding voor bouwprofielen

3-weg profielconnector van roestvrij spuitgegoten zink

Stabiele aansluiting ✓ Inclusief schroefdraadbouten ✓ Ook geschikt voor buitengebruik ✓

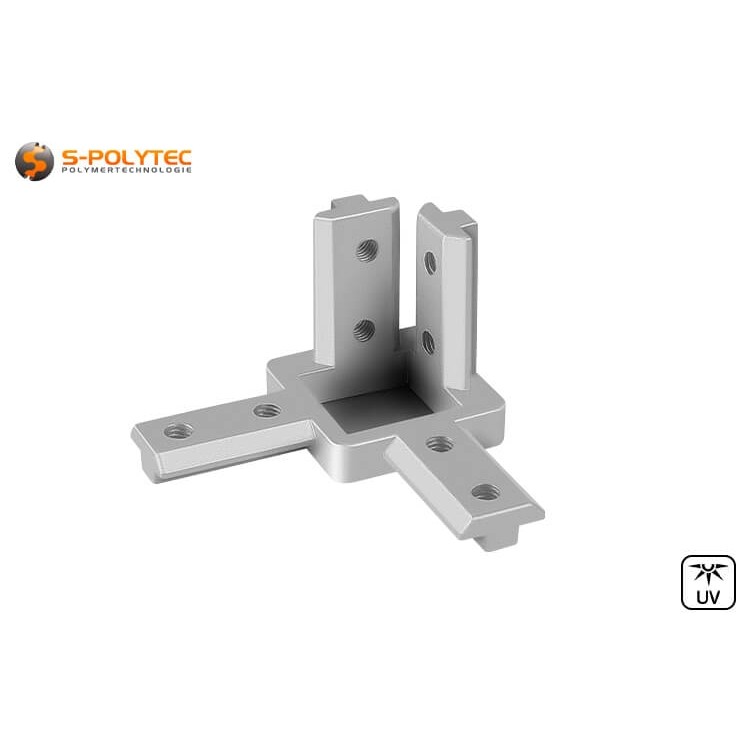

Onze 3-weg profielverbinders voor bouwprofielen worden gebruikt om drie profielen van dezelfde grootte met elkaar te verbinden, elk onder een hoek van 90° ten opzichte van elkaar. Ze zijn verkrijgbaar voor onze systeemprofielen in de maten 20x20mm, 30x30mm en 40x40mm. De massief metalen verbindingsstukken zijn afgewerkt in een aantrekkelijke zilverkleur die perfect past bij het uiterlijk van de zilverkleurige constructieprofielen. De afgeronde hoeken, die kenmerkend zijn voor I-Tys bouwprofielen, inclusief onze sleufprofielen, passen perfect bij de buitencontouren van het betreffende profiel zodat de snijrand perfect bedekt is. Dit heeft ook een effect op de visuele kwaliteit van een constructie. De randafdekking beschermt ook tegen verwondingen door de meestal scherpe zaagranden. Bovendien voorkomt de randafdekking schade aan gevoelige vloerbedekkingen door open profielranden. Hij wordt geïnstalleerd door hem op de snijkant van het bouwprofiel te plaatsen en vervolgens vast te schroeven met de meegeleverde stelschroeven en een standaard inbussleutel.

3-weg profielverbinders zijn ideaal voor alle kubusvormige structuren die met groefprofielen moeten worden gemaakt. Denk hierbij aan tafelframes, opslag- en rekkensystemen, transportkisten, verticale tuinen voor kamerplanten of zelfs frames voor machines of vrijstaande overkappingen voor buiten. Dankzij het gebruik van roestvrij spuitgegoten zink worden de verbindingselementen gekenmerkt door een uitstekende UV- en weerbestendigheid.

NOTITIE: Er is geen speciaal gereedschap nodig om de constructieprofielen aan de connector te bevestigen. Een eenvoudige inbussleutel volstaat, waarvan de grootte varieert afhankelijk van het ontwerp. De bijbehorende inbusschroeven met interne zeskantaandrijving worden al meegeleverd, zodat de montage zonder vertraging kan plaatsvinden.

Eigenschappen van onze drieweg hoekconnector

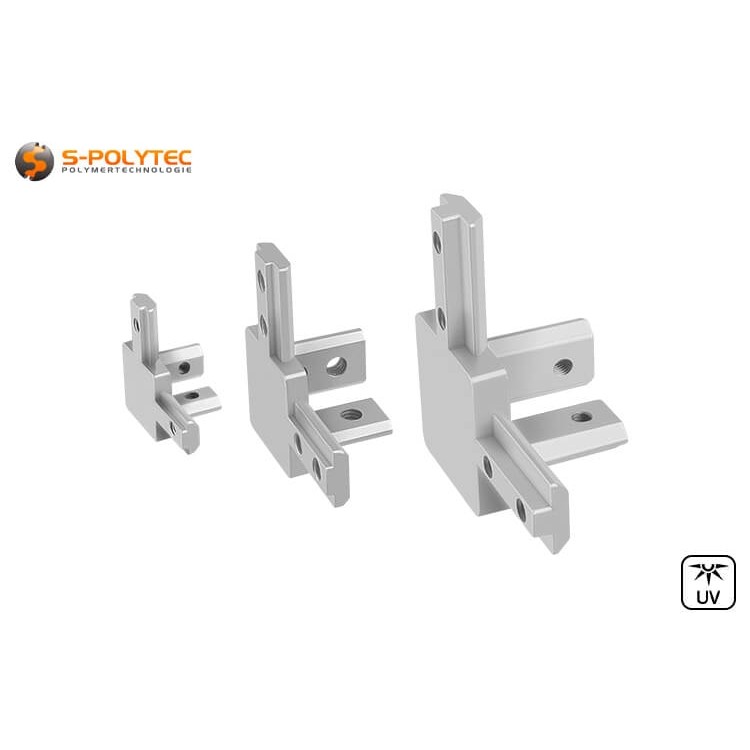

De zilveren 3-weg hoekverbinders voor interne profielverbindingen zijn verkrijgbaar in de versies 20x20mm, 30x30mm en 40x40mm en hebben de afgeronde hoeken die typisch zijn voor I-type systeemprofielen, waarvan de hoekradius overeenkomt met die van onze bouwprofielen. De stevige productie met behulp van het spuitgietproces zorgt voor een veilige en stevige schroefverbinding van drie identieke profielen, die elk in een hoek van 90° ten opzichte van elkaar staan waardoor ze ideaal zijn voor alle kubusvormige of kubusvormige basisconstructies. De metalen verbindingsstukken verbeteren ook het uiterlijk omdat de zilveren oppervlakken een perfecte afwerking vormen op alle drie de profielen, die op deze manier met elkaar verbonden worden zonder dat de snijranden van de constructieprofielen zichtbaar zijn. Bovendien wordt het risico op letsel en beschadiging van krasgevoelige vloerbedekkingen aanzienlijk verminderd door de meestal scherpgerande snijranden af te dekken met het 3-weg verbindingsstuk van gegoten zink.

Spuitgieten van zink is een uiterst corrosiebestendige metaallegering die wordt gekenmerkt door hoge sterkte en stabiliteit. De combinatie van deze eigenschappen maakt daarom ook de constructie van dragende onderconstructies en frames in vochtige omgevingen of buiten mogelijk. Mogelijke toepassingen zijn de bouw van individuele terrasmeubelen, verhoogde bedden, kleine kassen of zelfs schuilplaatsen voor vuilnisbakken, fietsen en tuingereedschap, aantrekkelijk bekleed en overdekt met ondoorzichtige gevelpanelen.

De afmetingen van de 3-weg hoekverbinders hebben betrekking op de randbreedte van de respectieve bouwprofielen en houden geen rekening met de verbindingsbruggen in de groef, aangezien deze in de profielgroef worden gestoken en dus geen invloed hebben op de totale grootte van de constructie. Bij constructies waarvan de buitenafmetingen op de millimeter nauwkeurig moeten worden aangehouden moet alleen rekening worden gehouden met de montagehoogte van de vlakke verbindingszijde. Dit is ongeveer 4,7 mm voor de 20 mm connector. De 30 mm 3-weg profielverbinder voegt een hoogte van 5,8 mm toe en de grote versie voor 40 mm constructieprofielen verlengt de profiellengte met ongeveer 9,2 mm. De kleine versie is voorzien van een inwendige schroefdraad voor het vasthouden van de stelschroef bij elke groefverbindingsbrug. De twee grotere versies daarentegen hebben elk twee gaten met een binnendraad. De juiste stelschroeven worden altijd in de juiste hoeveelheid geleverd (4 of 8 stuks). Deze verschillen ook in diameter, lengte en grootte van de aandrijving met inwendige zeskant, afhankelijk van het specifieke ontwerp van de profielaansluiting.

NOTITIE: De 3-weg hoekverbinders zijn alleen geschikt voor het verbinden van identieke vierkante bouwprofielen met open groeven. Het is niet mogelijk om verschillende bouwprofielen te combineren, bijvoorbeeld een 40mm profiel en twee 30mm profielen. In dat geval moet u montagebeugels met bijpassende gleufmoeren of hamerkopschroeven gebruiken.

Specifieke gegevens van de hoekconnector

• 3-weg hoekverbindingsstuk voor 20x20mm groef 6: Afmetingen: 20mmx20mm, groefbreedte: groef 6, stelschroef: M3x6mm (HEX2), gewicht: 27g
• 3-weg hoekverbindigsstuk 30x30mm groef 8: Afmetingen: 30mmx30mm, groefbreedte: 8, stelschroef: M5x8mm (HEX3), gewicht: 73g
• 3-weg hoekverbindingsstuk 40x40mm groef 8: Afmetingen: 40mmx40mm, groefbreedte: groef 8, stelschroef: M5x10mm (HEX3), gewicht: 172g

Montage van toepassing van scharnieren van gegoten zink op constructieprofielen

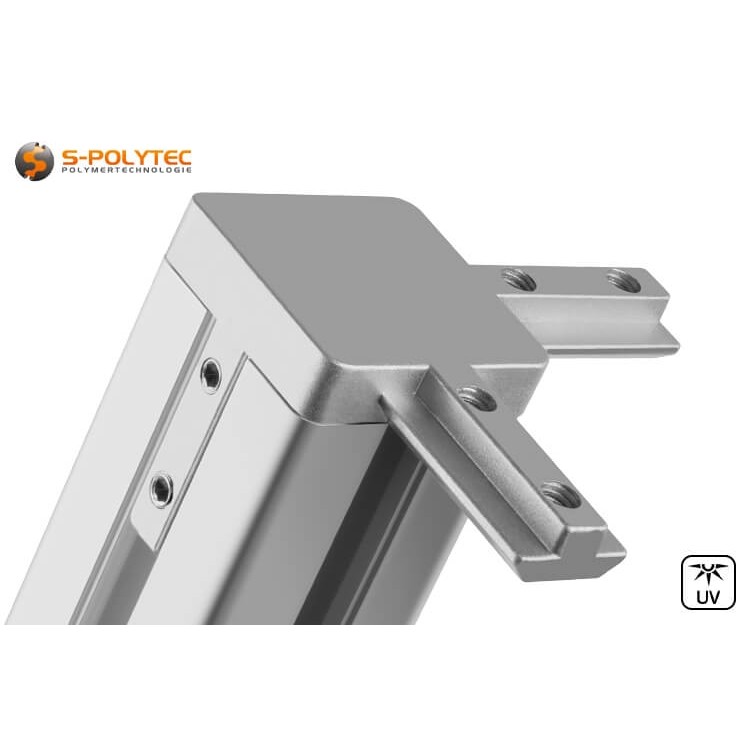

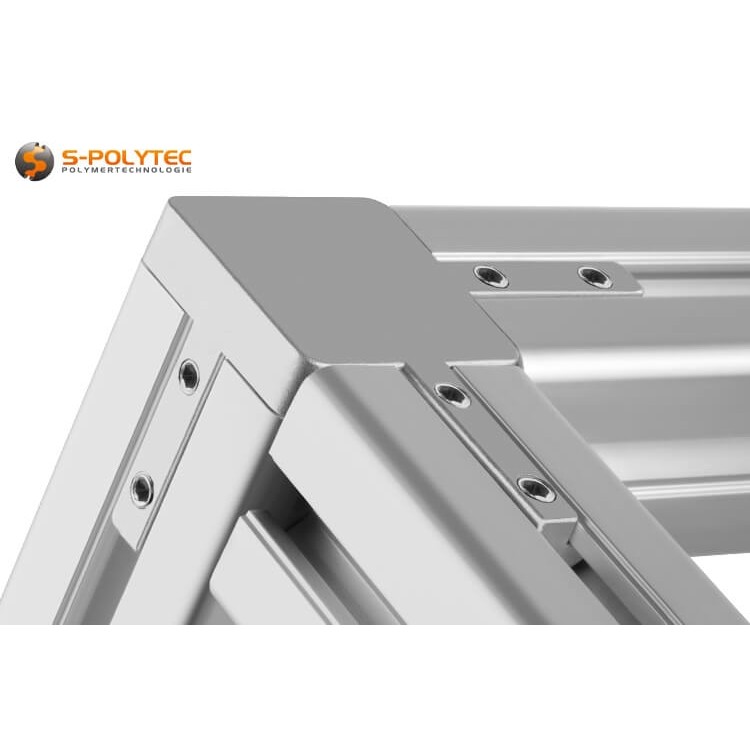

De constructie van constructies met constructieprofielen die in drie richtingen haaks op elkaar moeten worden geplaatst, kan het beste worden gerealiseerd met een 3-weg hoekverbinding. Hiervoor moeten de profielen in rechte lijnen worden gezaagd en is voor de montage alleen een Inbu® sleutel in 2mm of 3mm nodig om de stelschroeven vast te draaien. Hiervoor worden de profielen met de groef op de hoekverbinding geschoven en worden de stelschroeven in de binnendraad van de verbinding gedraaid tot er een stevige verbinding ontstaat.

Voor eenvoudige constructies die slechts onderhevig zijn aan lage mechanische belastingen door trillingen of beweging, bijvoorbeeld voor rekkensystemen of terrasmeubilair, is het verbinden van de profielen met de 3-weg hoekverbinding van gegoten zink perfect geschikt. Voor machineconstructies kan het extra gebruik van twee binnenhoekverbinders aan de binnenkant van de hoekverbinding de stabiliteit en draagkracht aanzienlijk verhogen. In dit geval moeten de binnenhoekverbinders echter in de twee resterende groeven van het profiel worden gestoken voordat de 3-wegconnector wordt gemonteerd, waarvan de snijkant wordt bedekt door de geïntegreerde afdekking, omdat de binnenhoekverbinders na het vastschroeven van de connector niet meer in de groef kunnen worden gestoken. Als alternatief zijn onze montagebeugels, die op elk moment met hamerkopschroeven of schuifmoeren kunnen worden gemonteerd, een effectieve methode om een zeer duurzame hoekverbinding te maken.

NOTITIE: Voor een vlekkeloze overgang van het verbindingsstuk naar de drie profielen raden wij aan de aluminium profielen te zagen met een afkortzaag met een blad dat geschikt is voor aluminium. Ontbramen van de snijrand kan het uiterlijk ook verbeteren. Dit zorgt ervoor dat de profielen gelijk liggen met de hoekafdekking van de profielverbinder.

Voorbeelden van het gebruik van onze roestvrije buitenhoekverbinders

• De 3-weg hoekverbinders zijn ideaal voor de frames van tuintafels gemaakt van constructieprofielen
• In transportkoffers van aluminium profielen zijn de meestal scherpe buitenhoeken volledig bedekt
• In combinatie met binnenhoekverbindingen worden zeer duurzame verbindingen voor zware machineconstructies gecreëerd
• Het hoekverbindingsstuk dient ook als afdekkap en beschermt kwetsbare vloeren tegen scherpe zaagranden
• Voor verkoopplanken of planken in kleedkamers geven de hoekprofielverbinders het uiterlijk een aanzienlijke verbetering

Technische gegevens van de 3-weg hoekconnector

• Materiaal (hoekverbinder): Zink spuitgietwerk
• Materiaal (installatie materiaal: Koolstofstaal (vernikkeld)
• Kleur: Zilver
• Hoek: 90°
• Groefbreedte: Groef 6 resp. groef 8
• Montage: intern
• Installatie materiaal: Stelschroeven (meegeleverd)
• Gewicht: 27g-172g
• Uv-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Voldoende
