45° montagebeugel voor bouwprofielen

45° montagebeugel voor bouwprofielen

Stevig aluminium ✓ Ook voor wandmontage ✓ Veelzijdig ✓

Onze 45° montagebeugels van massief aluminium in zilver zijn verkrijgbaar in drie maten, 20mm, 30mm en 40mm, en zijn bedoeld voor diagonale verbindingen van bouwprofielen. De werkelijke breedte is echter iets kleiner om ervoor te zorgen dat deze bij afgeronde hoeken op het oppervlak sluit zonder buiten de ronding uit te steken. De brede poten zorgen voor een groot contactoppervlak en maken het ook gemakkelijk om op het profiel te monteren. De hoogwaardige aluminiumlegering combineert een zeer hoge stijfheid met een zeer goede corrosiebestendigheid, waardoor de profielen ideaal zijn voor alle buiteninstallaties.

De massieve hoekverbindingen van geëxtrudeerd aluminium zijn niet alleen compatibel met alle gangbare bouwprofielen. Ze zijn ook geschikt voor wandmontage in de meubelbouw, voor de constructie van metalen constructies van aluminium of staal en nog veel meer. De grote contactoppervlakken aan beide zijden zijn versterkt door een web. Dit heeft een positief effect op de belastbaarheid van de aluminium hoek, zodat de hoek van 45° niet afneemt, zelfs niet bij een grotere belasting..

NOTITIE: Om bouwprofielen onder een hoek van 45 graden te monteren met behulp van de montagebeugels zijn twee sleufgroeven met cilinderkopschroeven of hamerkopschroeven met groeven nodig. De bevestigingsmiddelen zijn verkrijgbaar voor onze bouwprofielen in verschillende draadmaten voor sleufbreedtes van 6mm of 8mm tegen betaalbare staffelprijzen.

Eigenschappen van onze 45° aluminium montagebeugel

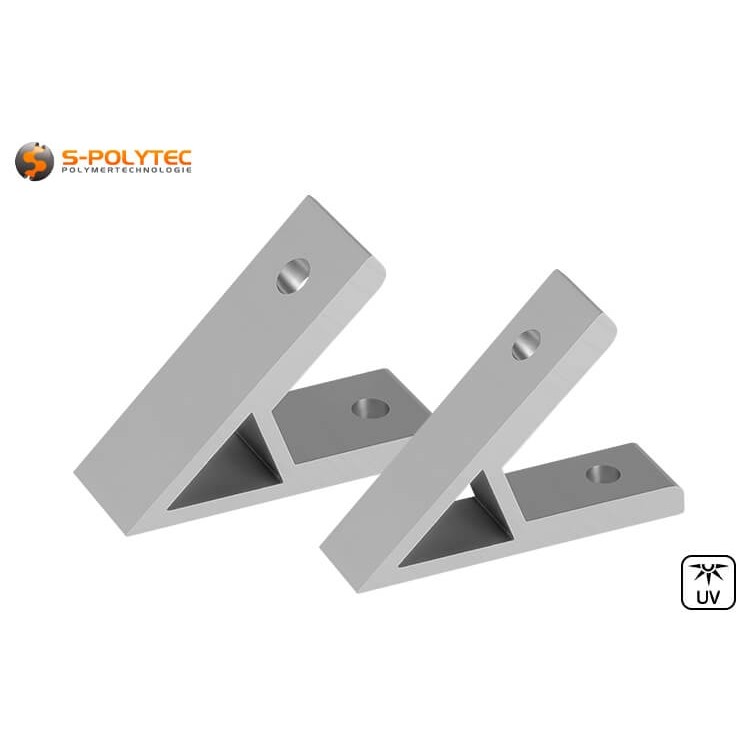

Onze hoekverbindingen voor profielverbindingen onder een hoek van 45 graden zijn verkrijgbaar in drie maten voor bouwprofielen met profielbreedtes van 20mm, 30mm en 40mm. Deze zijn gemaakt van massief aluminium, dat wordt gekenmerkt door zijn lage gewicht, hoge stabiliteit en extreem goede corrosiebestendigheid. Een rond montagegat aan elke kant van de profielverbinder wordt gebruikt voor een veilige en stevige montage op het profiel. Omdat de montagebeugel gladde montagevlakken heeft die niet worden beïnvloed door gleufbanen, kan de beugel ook op elk ander glad oppervlak worden bevestigd. Dit vergroot het aantal mogelijke toepassingen aanzienlijk. Van directe wandmontage, als hoekverbinding op stalen en houten constructies, of om op schuine daken te schroeven, om maar een paar suggesties te geven. Omdat aluminium een roestbestendig licht metaal is, kan het verbindingsstuk net zo goed binnenshuis worden gebruikt als voor alle denkbare toepassingen in onbeschermde buitengebieden.

De hoekverbinding heeft een materiaaldikte van 3mm bij de voorste scherpe hoek, evenals voor de centraal geplaatste tussenversterking. Het buitenste gedeelte, waar zich ook de montagegaten bevinden, wordt belast door de constructie en het verbindingsstuk en is twee keer zo dik, namelijk 6mm. Dit zorgt ervoor dat de hoek en de hele constructie uiterst stabiel zijn.

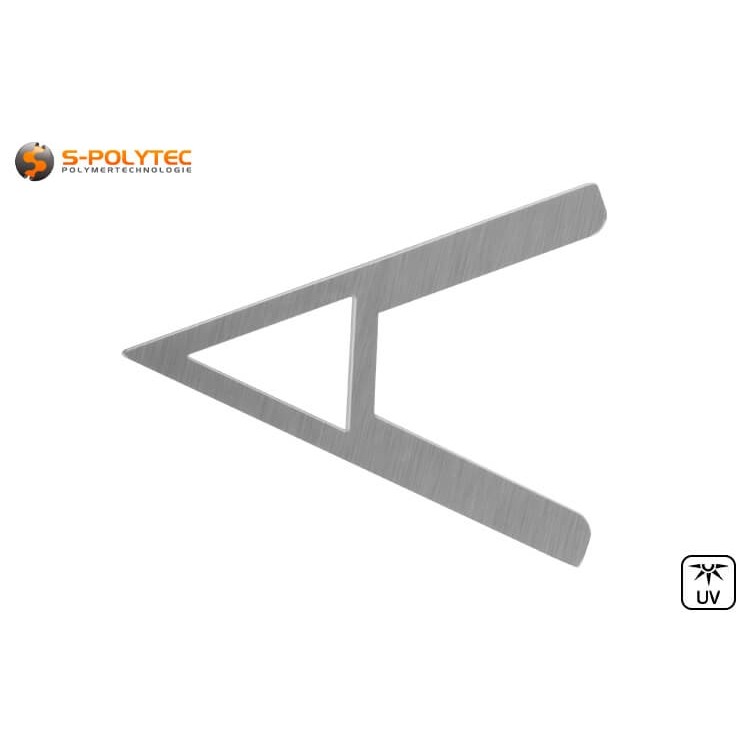

Het zijaanzicht van de montagebeugel lijkt op de hoofdletter A. Deze is identiek in hoogte en lengte voor alle drie versies. Deze worden vervaardigd als een lang profiel met behulp van het statische persproces en vervolgens op de juiste breedtes gesneden. Dit zorgt ervoor dat we voor elk van onze bouwprofielen de juiste 45° hoekmontage kunnen aanbieden. Hoewel de maat van de hoek wordt aangegeven als 20mm, 30mm of 40mm, is de werkelijke breedte iets kleiner. Dit komt omdat de maataanduiding verwijst naar het bouwprofiel waarvoor de montagebeugel geschikt is en niet naar de afmetingen van de aluminium beugel. De reden voor de iets kleinere breedte is te wijten aan de afgeronde profielvorm. Dit zorgt ervoor dat het profiel gelijk ligt met het platte oppervlak van een I-type systeemprofiel met afgeronde hoeken, waar ook onze eigen bouwprofielen bij horen.

Om de beugels te monteren zijn schroeven met een platte kop nodig. Dit kunnen cilinderkopschroeven, deuvelschroeven met een pan kop of overeenkomstige houtschroeven zijn. Wij raden het gebruik van schroeven met een verzonken kop af om de montagebeugels te bevestigen, omdat de schroef door de conische schroefkop niet vlak tegen de beugel kan liggen, waardoor de belasting slechts op een zeer klein deel van het contactoppervlak werkt. Dit vermindert het draagvermogen van de bevestiging aanzienlijk.

Specifieke gegevens voor de 45° montagebeugel

• 45° montagebeugel 20x20mm: Afmetingen (BxDxH): ca. 18mm x 60mm x 42mm, Ø gat: 5.5mm, gewicht: 21g
• 45° montagebeugel 30x30mm: Afmetingen (BxDxH): ca. 22mm x 60mm x 42mm, Ø gat: 6.5mm, gewicht: 32g
• 45° montagebeugel 40x40mm: Afmetingen (BxDxH): ca. 32mm x 60mm x 42mm, Ø gat: 8.5mm, gewicht: 45g

Installatie en gebruik van 45° hoekverbinders

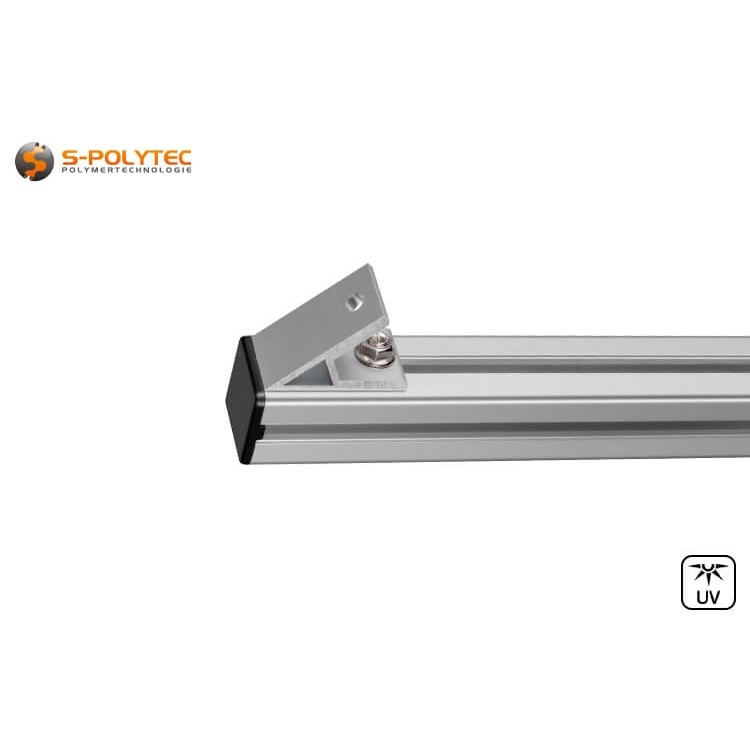

Bij montage op bouwprofielen worden de 45° hoekbeugels bevestigd met T-sleuven en schroefdraadbouten met cilinderkop, of met hamerkopschroeven en flensmoeren. De eenvoudigste manier om dit te doen is door het montagemateriaal voor te bereiden op de montage door de cilinder- of hamerkopschroef door de montagebeugel een stukje in de gleufmoer of flensmoer te schroeven en pas daarna in de gleuf van het profiel te steken en vast te schroeven. Als u een schroef met schroefdraad gebruikt, is het raadzaam om een sluitring tussen de schroefkop en de beugel te plaatsen en de schroef vanaf de binnenkant van het verbindingsstuk in te brengen. Bij gebruik van hamerkopbouten moet de schroefdraad van buitenaf worden ingebracht. Bij gebruik van een flensmoer is een extra sluitring niet nodig vanwege het grotere contactoppervlak van de bevestigde flens.

Zowel T-kopschroeven als T-gleuven zijn bevestigingsmiddelen die speciaal geschikt zijn voor bouwprofielen. Door hun speciale ontwerp kunnen ze op elk moment in de bijbehorende groef van een bouwprofiel worden gestoken en draaien ze 90° wanneer de schroef wordt ingedraaid (of de sleuf wordt vastgedraaid), voordat ze in de groef kantelen. Dit zorgt ervoor dat de schroef gemakkelijk verder ingedraaid kan worden zonder dat de hamerschroef of T-groef meedraait. Daarom is het bij de keuze van het montagemateriaal belangrijk dat het is afgestemd op de grootte van het constructieprofiel, vooral wat betreft groefdiepte en groefbreedte. Deze informatie staat altijd in een duidelijke tabel in onze bevestigingsmaterialen. Gedetailleerde informatie over het groefontwerp van onze montageprofielen vindt u daarentegen in de technische gegevens aan het einde van de productbeschrijving.

NOTITIE: In tegenstelling tot onze 90° montagebeugels, die we in een eenvoudig ontwerp of als robuuste versie met zijdelingse versteviging aanbieden, hebben de 45° aluminium beugels geen gleufstaven op het montageoppervlak. Ze kunnen verdraaien als het bevestigingskoppel onvoldoende is. Daarom moet u ervoor zorgen dat de schroeven en glijblokken voldoende zijn aangedraaid.

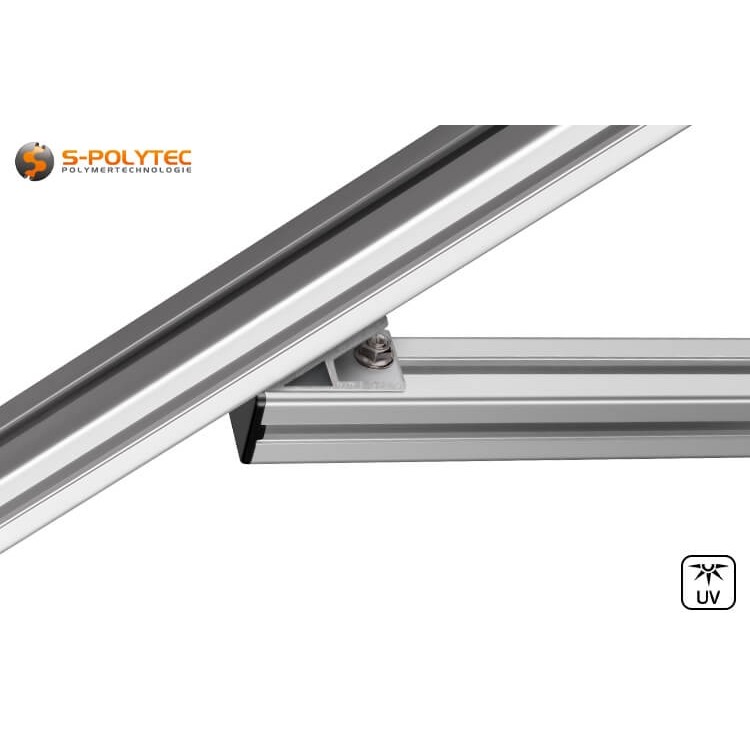

In combinatie met constructieprofielen is een hoek van 45° ideaal voor het versterken van frames voor machines met hoge mechanische belastingen door middel van diagonale stutten tegen torsie. Andere mogelijke toepassingen zijn dakconstructies voor kassen of luifels voor overkappingen met een zadeldak, maar ook de onderbouw van fotovoltaïsche systemen op platte daken of balkoncentrales die op een balkon of gevel gemonteerd moeten worden. De hellingshoek verhoogt de efficiëntie van de zonnepanelen aanzienlijk. Onze aluminium hoeksteun is in de eerste plaats bedoeld voor constructies met systeemprofielen, maar kan ook op talloze andere gebieden worden gebruikt waar een hoek van 45° vereist is. Bij het bouwen van een trap of trapleuning, maar ook voor het monteren van lichte planken, gordijnrails of wandkapstokken aan schuine plafonds, kan de aluminium hoekbeugel ook zeer nuttig zijn.

Voorbeelden van toepassingen voor montagebeugels van 45 graden

• De hoek van 45° is ideaal voor diagonaalverbindingen om machineconstructies te versterken
• De steunen zijn perfect geschikt voor onderconstructies van fotovoltaïsche systemen op platte daken
• De hoeken kunnen worden gebruikt om trappen en leuningen van aluminium, staal of massief hout te maken
• Hoekverbinders zijn geschikt voor wandmontage, bijv. als houder voor gordijnrails op schuine plafonds
• De aluminium hoeken zijn ideaal voor de bouw van tuinhuizen en kassen met een zadeldak

Technische gegevens van de 45° montagebeugel

• Materiaal: Aluminium
• Kleur: Zilver
• Hoek: 45°
• Hoogte: 42mm
• Breedte: 18mm tot 32mm
• Montagegaten: Rond gat
• Ø gaten boren: 5.5mm tot 8.5mm
• Gewicht: 21g - 45g
• UV-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
