Verlengstuk van 5 meter (voor DR-SP3W)

5 meter verlengkabel voor LED buitenspots DR-SP3W

100% klaar voor aansluiting ✓ Dichte schroefverbinding ✓ Beschermingsklasse IP65 ✓

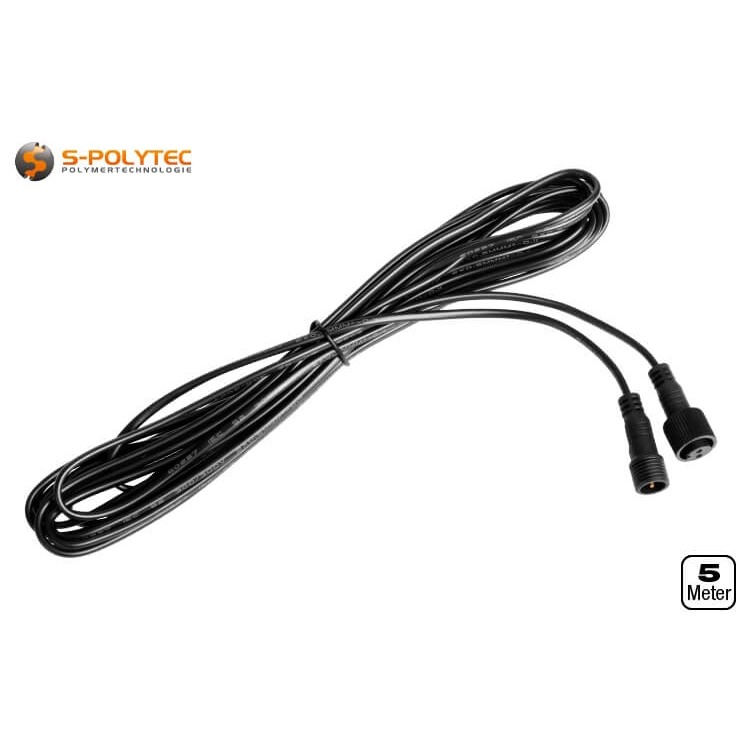

Onze S-Polylight verlengkabel met een lengte van 5 meter heeft kant-en-klare schroefverbindingen om de aansluitkabel voor onze DR-SP3W outdoor LED spots te verlengen naar de LED power controller. De kabel kan eenvoudig worden ingestoken en vastgeschroefd tussen de inbouwspot en de originele aansluitkabel. De schroefverbindingen hebben een afdichting en zijn beschermd tegen stof en spatwater zodat ze buiten kunnen worden gebruikt, bijvoorbeeld als terras overkapping verlichting.

Door verschillende verlengstukken te gebruiken, kan de voedingskabel van de HUB naar de inbouwspot tot 15 meter worden verlengd.

Kenmerken van de verlengkabel voor onze mini LED spots

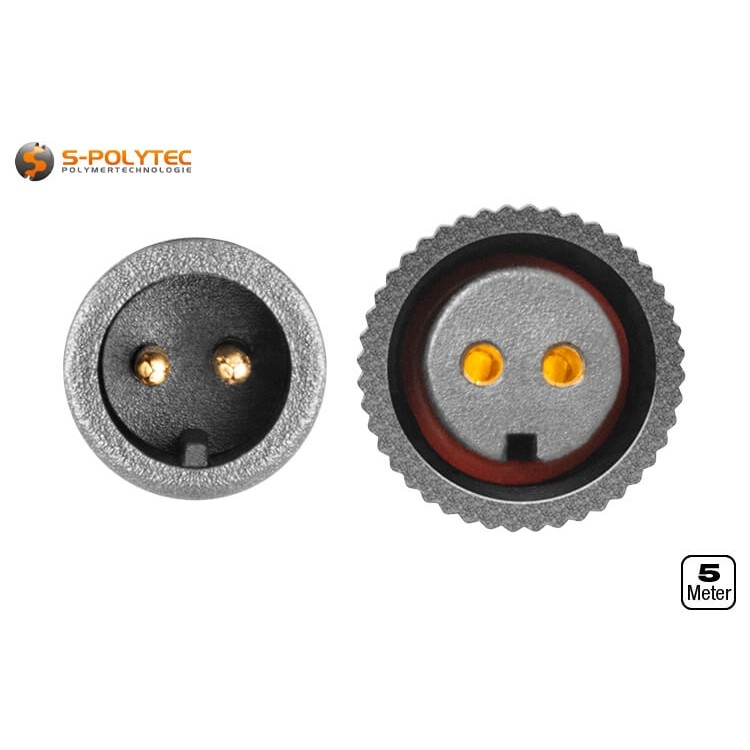

De verlengkabel is volledig voor gemonteerd en wordt gebruikt als verlenging tussen de aansluitkabel en de LED inbouwspot. Het heeft een totale lengte van 500 cm en is voorzien van robuuste isolatie om de twee afzonderlijke draden, die een geleidet doorsnede van 0,1 mm hebben, te beschermen. De schroefverbinding heeft een geïntegreerde rubberen afdichting en zorgt zo voor een kabelverbinding die beschermd is tegen stof en spatwater.

De vooraf geïnstalleerde stekkers met knikbeveiliging zijn beide beveiligd tegen omgekeerde polariteit. Dit betekent dat de stekker niet verkeerdom in de koppeling van de inbouwspot gestoken kan worden. Hetzelfde geldt voor de koppeling met de kleine inkeping waarin de aansluitkabel wordt gestoken. Deze connectoren zijn precies afgestemd op onze DR-SP3W LED spots en kunnen alleen hiermee gecombineerd worden. De verlengkabels zijn niet geschikt voor andere inbouwspots met een vaste stekkerverbinding.

WAARSCHUWING: De verlengkabel is alleen geschikt voor het aansluiten van onze dimbare DR-SP3W LED inbouwspots met een enkel wattage van 3 watt, die we aanbieden in de behuizingskleuren antracietgrijs (RAL 7016), zilver en wit.

De LED-spots aansluiten met verlengkabel

Er is geen gereedschap nodig om het aansluitverlengstuk te gebruiken, want het is al voorzien van de nodige schroefverbindingen. De kabel heeft aan één kant een stekker met een kleine groef aan de onderkant van de stekker en wordt later aangesloten op de inbouwspot. Dit is gemakkelijk te herkennen omdat de stekker een externe schroefdraad heeft. Aan de andere kant zit de insteekkoppeling, die wordt aangesloten op de originele aansluitkabel van de LED-spot, die in de HUB van de LED-vermogensregelaar wordt gestoken. Deze kant van de verlengkabel heeft een schroefverbinding met binnendraad en afdichting, zoals ook op de LED-spot zelf is gemonteerd.

Eerst uitbreiden, dan verplaatsen
Om het verplaatsen van de aansluitkabel door het kleine gat van 28 mm voor de spot te vergemakkelijken, raden we aan om de aansluitkabel vooraf aan te sluiten op het aansluitverlengstuk. Zo voorkom je dat de kabel per ongeluk te ver in het gat wordt getrokken en het niet meer mogelijk is om de stekkers aan te sluiten. Steek hiervoor de stekker van de aansluitkabel in de koppeling van het verlengsnoer en draai de schroefverbinding met de hand vast. Een geïntegreerde afdichting beschermt de kabelaansluiting tegen het binnendringen van stof en spatwater. De kleine inkeping aan de onderkant van de koppeling van de verlengkabel voorkomt dat de positieve en negatieve polen van de kabel worden omgekeerd.

OPMERKING: Het is perfect mogelijk om meerdere aansluitverlengstukken te combineren om de totale lengte te vergroten tot maximaal 15 meter. Herhaal hiervoor de vorige stap.

Eerst de plek, dan de HUB
Zodra de kabel correct en losjes is gelegd, kan de LED-spot worden aangesloten. De verlengkabel wordt op dezelfde manier aangesloten op de korte aansluiting van de inbouwspot als de kabelaansluitingen van de aansluitkabel en de verlenging. Ook hier helpt een kleine inkeping in de koppeling van de LED-spot om ervoor te zorgen dat de kabel in de juiste richting wordt aangesloten, wat belangrijk is bij gelijkspanning omdat de LED van de spot anders niet zou oplichten. Zodra het verlengstuk handvast is vastgeschroefd, kan de inbouwspot in het daarvoor bestemde gat worden geplaatst. Zodra alle spots geïnstalleerd zijn, kunnen de verbindingskabels met de kleine witte stekkers in de poorten van de HUB van de LED power controller gestoken worden en kan de verlichting worden ingeschakeld.
