Ø 50mm voet M8 (in hoogte verstelbaar)

Voet met M8 schroefdraad voor bouwprofielen

Veilige standaard ✓ In hoogte verstelbaar ✓ Hoog draagvermogen ✓

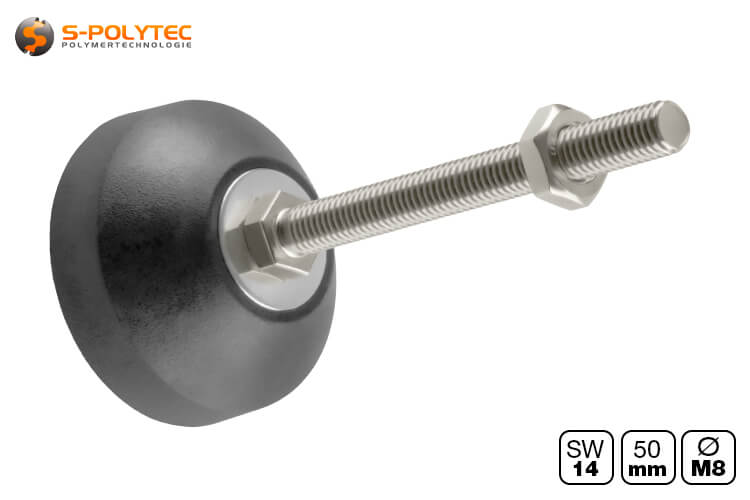

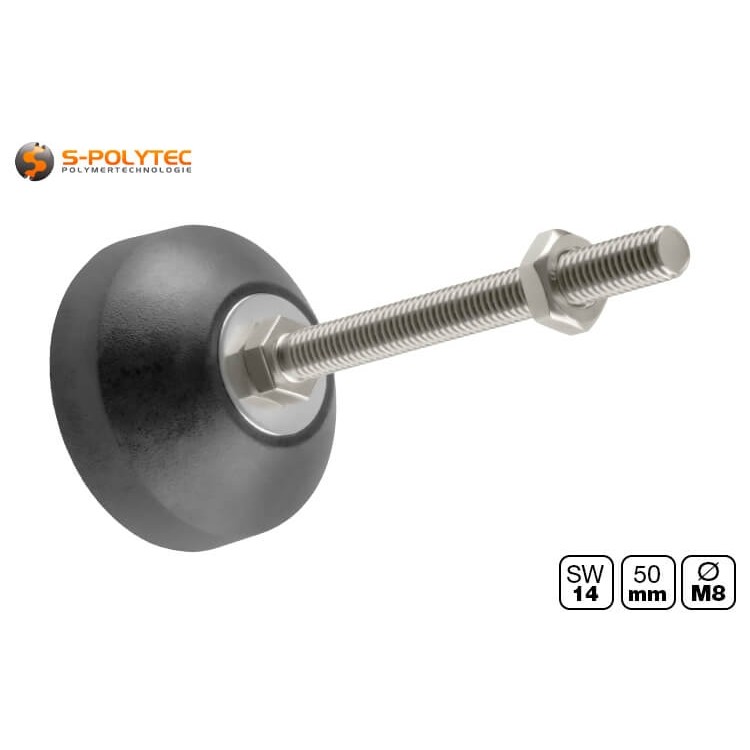

Onze Ø 50 mm voeten voor constructieprofielen gemaakt van robuust polyamide met M8 schroefdraad zijn verkrijgbaar in drie verschillende versies met een schroefdraadlengte van 50 mm, 80 mm of 100 mm. Dankzij de gegalvaniseerde koolstofstalen schroefdraad kan de voet heel precies in hoogte worden versteld voor een perfecte en stevige stand, zelfs op oneffen vloeren, waardoor hij ideaal is voor terrasmeubilair of als verstelbare voet voor machineconstructies of opslagrekken. Een borgmoer borgt de voet op betrouwbare wijze, zodat deze niet kan losraken of verdraaien als gevolg van trillingen of mechanische spanning.

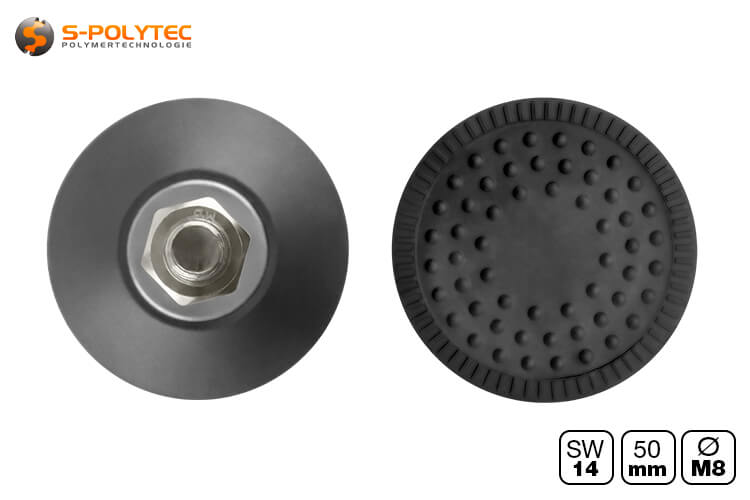

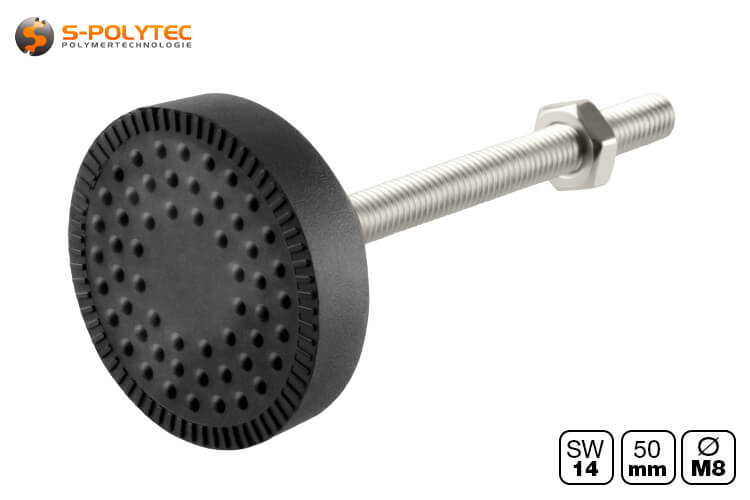

In tegenstelling tot veel andere stelvoeten is de grote basis aan de onderkant volledig gesloten en heeft een noppenstructuur. Dit zorgt voor een veilige, slipvrije stand en verdeelt het gewicht optimaal over het hele oppervlak op de grond, zodat er zelfs bij zachtere vloerbedekkingen geen risico is op vlekken. Het gebruik van stelvoeten beschermt ook gevoelige vloeren tegen beschadiging door profieluiteinden met scherpe randen. Afhankelijk van het ontwerp en de inschroefdiepte ligt het draagvermogen van een enkele voet tussen 60kg en 100kg, waardoor deze perfect geschikt is voor zwaardere constructies in de apparatenbouw.

Omvang van de levering:

• 1 x Nivelleervoet Ø50 mm met M8-schroefdraad (in geselecteerde lengte)
• 1 x M8 borgmoer (SW14)

NOTITIE: Nadat de gewenste inschroefdiepte is bereikt, kan de meegeleverde borgmoer naar het uiteinde van het profiel worden vastgedraaid, waardoor wordt voorkomen dat de standaard na verloop van tijd verdraait als gevolg van mechanische spanning of trillingen, waardoor de constructie gaat wiebelen.

Eigenschappen van de verstelbare kunststof voeten

De stelvoeten zijn het perfecte alternatief voor onze kunststof eindkappen voor alle vrijstaande constructies die stevig en wiebelvrij moeten staan. De voeten bestaan uit twee onderdelen die stevig aan elkaar bevestigd zijn. De voet zelf, met een volledig gesloten voetafdruk van 50 mm in diameter en een hoogte van 25 mm, is gemaakt van polyamide. Dit is een technische kunststof met een hoge sterkte en stijfheid, een uitstekende slagvastheid en een goede slijtvastheid, wat zorgt voor een extreem lange levensduur, zelfs onder zware belasting. Dankzij hun uitstekende weerstand tegen brandstoffen, vetten en oliën zijn de stelvoeten perfect geschikt voor uitrustingsconstructies en rekkensystemen in autowerkplaatsen. De schroefdraad, die stevig aan de voet is bevestigd, heeft een permanent bevestigde moer aan de onderkant, wat het gemakkelijker maakt om de schroefdraad in het constructieprofiel te schroeven. Zowel de draadstang als de twee moeren zijn gemaakt van gegalvaniseerd koolstofstaal. Deze oppervlaktegeraffineerde legering is extreem sterk en vermindert ook aanzienlijk het risico op contactcorrosie, dat kan optreden wanneer roestvast staal in contact komt met aluminium in vochtige omstandigheden.

De basis is identiek in alle drie de versies. Alleen de schroefdraadlengte varieert van 50 mm tot 100 mm, zodat de hogere inschroefdiepte de individuele belastbaarheid verhoogt. Hoe verder de schroefdraad in het bouwprofiel wordt geschroefd, hoe hoger de belastbaarheid door het gewicht voor één stelvoet, zodat de grootste met een schroefdraadlengte van 100 mm een maximale belastbaarheid van 100 kg heeft. De draadgrootte is identiek voor alle profielen, met een diameter van 8 mm. Dit maakt de stelvoeten geschikt voor alle bouwprofielen met een doorvoergat dat een M8 binnendraad heeft of een gatdiameter die zodanig is dat de schroefdraad zonder problemen kan worden ingesneden. Voor onze profielen is het gebruik van de stelvoeten beperkt tot de profielmaten met een randbreedte van 30 mm en 40 mm, waarvan het doorvoergat met 6,8 mm de perfecte maat is om er direct een M8-tap in te schroeven en de vereiste binnendraad te snijden zonder verder te boren. Het kleinere 20x20 T6 profiel heeft een doorgang met een diameter van slechts 5,1 mm, wat overeenkomt met een mogelijke schroefdraaddiameter van 6 mm.

NOTITIE: Houd er rekening mee dat de minimale hoogte van de stelvoet, inclusief de inschroefmoer en de borgmoer, 35 mm is. Met deze afmeting moet rekening worden gehouden bij het inkorten van de profielen, vooral bij projecten waar de hoogtematen strikt moeten worden aangehouden om ontwerpredenen.

Specifieke afmetingen van de stelvoeten

• Voet M8x50mmØ voetafdruk: 50mm, Ø schroefdraad: M8, draadlengte: 50mm, max. individuele belasting: 60kg, gewicht: 70g (incl. borgmoer)
• Voet M8x80mmØ voetafdruk: 50mm, Ø schroefdraad: M8, draadlengte: 50mm, max. individuele belasting: 80kg, gewicht: 77g (incl. borgmoer)
• Voet M8x100mm Ø voetafdruk: 50mm, Ø schroefdraad: M8, draadlengte: 50mm, max. individuele belasting: 100kg, gewicht: 82g (incl. borgmoer)

Poten met draadstangen installeren

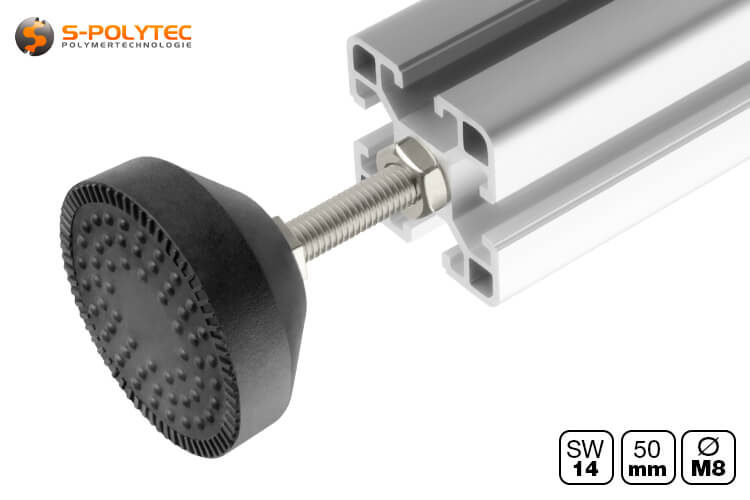

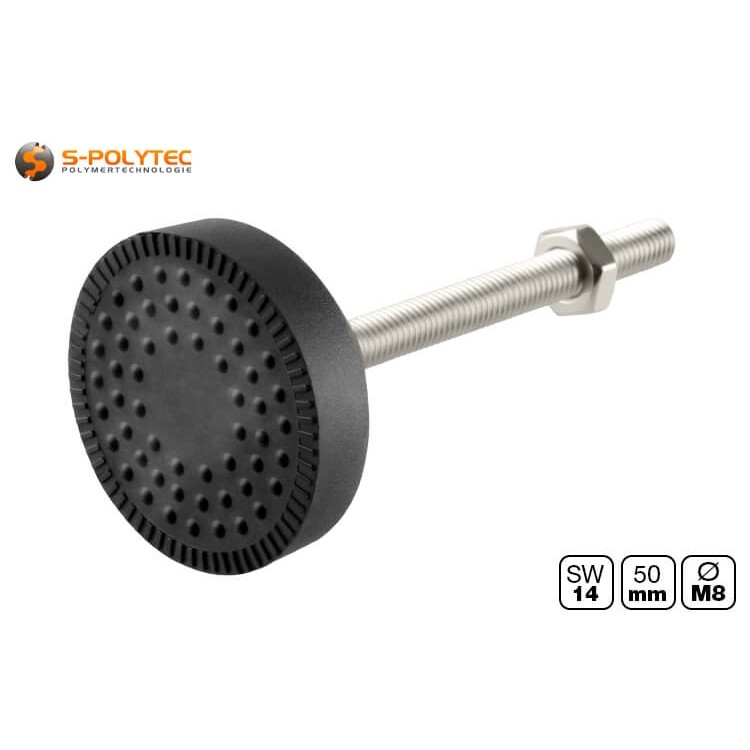

De stelvoeten met de permanent geïntegreerde draadstang zijn de perfecte aanvulling voor machine- en meubelconstructies van constructieprofielen en worden in het doorvoergat geschroefd, dat zich in het midden van de profieldoorsnede bevindt. De inschroefdiepte moet minstens 20 mm bedragen om een veilige en stevige passing in de schroefdraad van het profiel te verkrijgen. Hoe groter de inschroefdiepte, hoe hoger de belastbaarheid van de poten, wat vooral belangrijk is bij hogere belastingen. Voor het indraaien van de schroefdraad is een moersleutel van 12 mm nodig, waarmee de stelmoer heel gemakkelijk kan worden gedraaid. Deze bevindt zich aan het einde van de schroefdraad, direct voor de grote kunststof voet. Ze worden met de klok mee vastgedraaid en in tegengestelde richting losgedraaid. Hierdoor kan de hoogte ook heel precies worden ingesteld. We raden aan om de borgmoer van tevoren een flink stuk in de richting van de voet te draaien om voldoende speling te hebben bij het vastschroeven van de statiefvoet in het profiel. Zodra de gewenste hoogte is bereikt, kan de losse moer eenvoudig weer omhoog worden gedraaid richting het profiel en worden vastgezet met een 14mm steeksleutel.

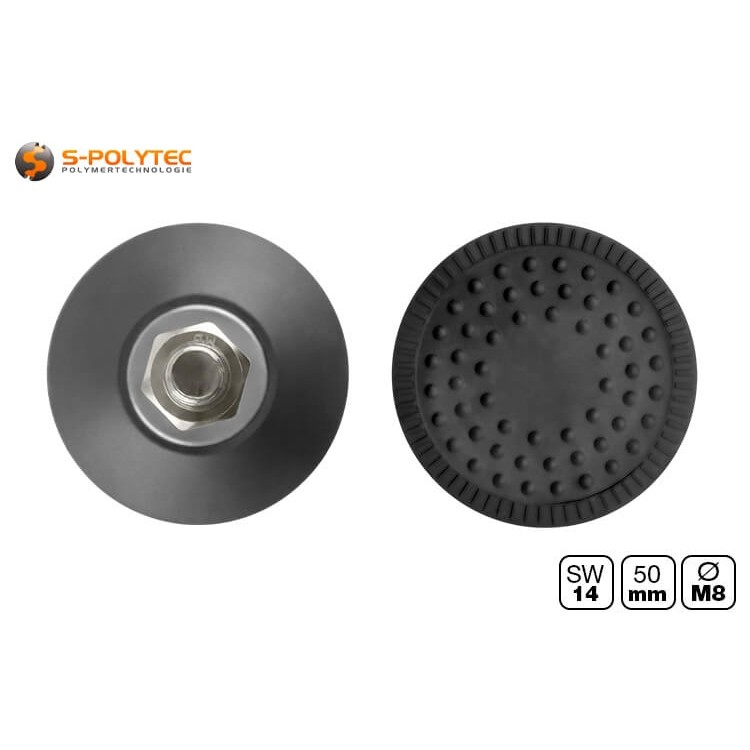

Dankzij de fijne schroefdraad van de stelpoten kan de hoogte zeer nauwkeurig worden ingesteld, zodat de constructie stevig en veilig is. Dit kan een groot voordeel zijn, vooral voor machines waarbij zeer nauwkeurig nivelleren cruciaal is. Dit is bijvoorbeeld van groot belang voor onze grote 3-assige CNC freesmachines, want als deze niet perfect uitgelijnd zijn, heeft dit een negatief effect op de productietoleranties van onze gefreesde onderdelen, vooral in de Z-as. Dankzij de borgmoer kunnen de voeten niet verdraaien door bijvoorbeeld machinetrillingen.

TIP: De eenvoudigste manier om de voeten precies uit te lijnen is door de constructie op de gewenste plek te zetten en direct rekening te houden met eventuele oneffenheden in de vloer. Dit doe je door de moer die stevig aan de voet vastzit te draaien met een 12mm steeksleutel. Let op: dit werkt alleen als de borgmoer nog niet is aangedraaid. Dit moet pas gebeuren na de definitieve uitlijning.

De stelvoeten zijn niet alleen een uitstekende keuze voor de machine- en installatiebouw, maar zorgen er ook voor dat tafels en zitmeubelen stevig staan. Dankzij hun verstelbaarheid in hoogte kunnen ze gebruikt worden om oneffen terrasvloeren perfect uit te vlakken, zodat de tafel niet wiebelt en er geen koffie over de rand van het kopje morst. De stelvoeten zijn ook uitermate geschikt voor buitenkeukens die gebouwd zijn van bouwprofielen en beschermen de terrasvloer. Maar het hoeft niet alleen het terras te zijn. Een kamerhoge plank, maar ook een zelfgemaakte garderobekast, kunnen een stevige ondergrond krijgen door de stelvoeten, zonder dat ze omvallen en kantelen als ze ongelijk worden belast. Als vervanging voor een gebroken voet op de onderkast van het keukenblok kan een standaard ook handig zijn. Het enige wat je hoeft te doen is een moer in het houten oppervlak hameren of schroeven.

Voorbeelden van toepassingen voor onze fijn afstelbare stelvoeten

• De stelvoeten beschermen gevoelige vloerbedekkingen tegen krassen veroorzaakt door scherpe profieluiteinden
• De voeten zijn perfect geschikt voor constructies gemaakt van onze 30mm en 40mm constructieprofielen
• De tegenmoer zorgt ervoor dat de voeten niet bewegen, zelfs niet op machines met mechanische beweging
• De stelvoeten kunnen nauwkeurig worden uitgelijnd en zijn ideaal voor het egaliseren van ongelijke vloeren
• De verstelbare poten zijn ideaal voor tuinmeubelen of buitenkeukens met een wiebelvrije standaard

Technische gegevens van de variabele stelvoeten

• Materiaal: Koolstofstaal (gegalvaniseerd)
• Materiaal (voet): Polyamide
• Ø Voet: 50mm
• Hoogte voet: 25mm (30 mm incl. inschroefgroef)
• Kleur: Zwart
• Ø Draad: M8
• Lengte draad: 50mm-100mm
• Draagvermogen (max.): 60kg-100kg
• Gewicht: 70g-82g (incl. borgmoer)
• Uv-bestendigheid: Matig
• Weersbestendigheid: Voldoende
• Corrosiebestendigheid: Voldoende
