Aluminium constructieprofiel 20x20, groef 6 zilver (geanodiseerd)

Bouwprofiel van geanodiseerd aluminium - 20x20, groef 6 I-type

Compatibel met I-type systeemprofielen ✓ 100% weerbestendig ✓ Voor gebruik binnen en buiten ✓

Onze zilverkleurige bouwprofielen 20x20 groef 6 zijn compatibel met I-type systeemprofielen. De aluminium profielen zijn gemaakt van geanodiseerd aluminium in 20mmx20mm en hebben vier groeven met een breedte van 6mm. De zilveren oppervlakken van de aluminium profielen zijn glad en hebben een satijnglanzende anodiseerlaag die bijdraagt aan een aantrekkelijk uiterlijk. Het anodiseren verhoogt ook de toch al zeer goede corrosiebestendigheid. Het voordeel hiervan is dat de constructieprofielen bestand zijn tegen alle weersomstandigheden en dus ook geschikt zijn voor langdurig buitengebruik. Vooral in combinatie met onze aanzienlijk sterkere 30mm of 40mm systeemprofielen, of met bestaande profielconstructies gemaakt van I-type systeemprofielen, kunnen de kleine profielen worden gebruikt als extra stutten om de stabiliteit van constructies voor overkappingen, als privacyschermen of als individuele meubelstukken in de tuin aanzienlijk te verhogen. Onze constructieprofielen zijn volledig bedekt met krimpfolie om ze te beschermen tegen beschadiging tijdens de verwerking.

Gezien de profieldikte van 1,5mm is het gewicht van de systeemprofielen zeer laag, maar ze maken toch indruk met relatief hoge waarden voor de doorsnedemoduli en het traagheidsmoment. Dit wordt mogelijk gemaakt door een bijzonder hoogwaardige EN AW 6063 T5 aluminiumlegering. Hierdoor zijn de profielen zeer gemakkelijk te verwerken en kun je talloze doe-het-zelf projecten uitvoeren, zowel binnen als buiten.

NOTITIE: De profielen zijn 100% compatibel met type I aluminium profielen, bijvoorbeeld item®- systeemprofielen. Om de gebruiksmogelijkheden van het kleine 20x20mm bouwprofiel te vergroten, bieden we in onze online shop ook een breed assortiment accessoires aan. Het aanbod omvat bijvoorbeeld moeren met binnendraad, profielverbinders, hoekverbinders of zelfs handgrepen en scharnieren in verschillende ontwerpen die passen bij het 6mm groefsysteem. Ze zijn allemaal verkrijgbaar tegen betaalbare, geschaalde prijzen.

Eigenschappen van het bouwprofiel 20x20 groef 6 in zilver geanodiseerd

De aluminium constructieprofielen in groef 6 van 20x20mm zijn gemaakt van een hoogwaardige en uiterst stijve legering van het type EN AW 6063 T5. De legering wordt gekenmerkt door een zeer goede stijfheid en een uitstekende weerstand tegen corrosie. De zilverkleurige oppervlakken van de compacte systeemprofielen zijn gelijkmatig glad. In tegenstelling tot niet-geraffineerd aluminium zorgt anodisatie voor een homogeen oppervlak met een zijdeachtige matte glans. Naast de aanzienlijk gelijkmatige kleuring van de oppervlakken heeft anodiseren ook het voordeel dat er een dunne beschermlaag wordt gevormd die de toch al zeer goede corrosiebestendigheid van de aluminium profielen nog verder verhoogt. Dit maakt onze constructieprofielen geschikt voor langdurig buitengebruik, zonder weersinvloeden op de oppervlaktekwaliteit of de belastbaarheid. De profielen met vierkante doorsnede hebben afgeronde buitenhoeken voor type I systeemprofielen, waardoor ze gecombineerd kunnen worden met alle andere aluminium profielen van type I. De ronde hoeken zijn echter vooral bedoeld voor gebruik in de bouw. De ronde hoeken zijn echter vooral voor het uiterlijk en dragen zo bij aan een aantrekkelijk uiterlijk. De radius van onze 20mm brede constructieprofielen is 1,5mm.

De constructieprofielen van 6063 T5 aluminium zijn zeer lichte maar uiterst stabiele systeemprofielen met zeer compacte afmetingen. De constructie van het profiel is uiterst delicaat, wat vooral te danken is aan een profieldikte van 1,5mm. Met een gewicht van slechts 461 gram per meter zijn bijzonder lichte constructies mogelijk en dus perfect voor alle toepassingen waar elke gram telt. Bijvoorbeeld om aangepaste frames te bouwen voor mobiele robots of drones. Dit betekent echter niet dat de constructies minder stijf moeten zijn. In feite is de waarde voor het traagheidsmoment (I_x, dat informatie geeft over de torsiesterkte, met 0,71cm erg hoog, I_y) ⁴ in directe vergelijking met andere profielen van 20mm breed. Ook de selectiemodulus (W_x, W_y) met zijn 0,71cm³ is opmerkelijk. Een hogere elasticiteitsmodulus betekent dat het profiel grotere buigmomenten kan opnemen zonder noemenswaardig te bezwijken of te vervormen.

De bouwprofielen worden voor ons geproduceerd in een lengte van 2005mm met behulp van het extrusie vormproces in overeenstemming met de EU-norm EN 12020. Voortdurende controles met betrekking tot de maatnauwkeurigheid van de productielengte en de profieldikte, die met 1,5mm vrij hoog is voor een profiel van 20 x 20mm en verantwoordelijk is voor de zeer hoge stabiliteit, zorgen voor een constant hoge kwaliteit. De tolerantie van 5mm plus zorgt ervoor dat de profielen, die we als standaardlengte in 2m en 1m aanbieden en die we ook op maat snijden, nooit korter zijn dan 2000mm. Het profiel heeft 4 open groeven. Deze bevinden zich in het midden van elke zijde van het vierkante constructieprofiel. De groefbreedte is 6,2mm, wat overeenkomt met een systeemprofiel met groef 6. De groefdiepte van 6,1mm is ook typisch. Dit is vooral belangrijk als de profielen moeten worden gecombineerd met systeemcomponenten van andere fabrikanten. De groef is aan beide zijden zeer licht afgeschuind. Deze kleine inkeping maakt het mogelijk om de groeven vlak met het oppervlak af te sluiten met behulp van onze opalen kunststof afdekstrips. Dit kan bijvoorbeeld handig zijn om te voorkomen dat stof zich ophoopt in het profiel of om er een LED-strip achter te plakken en deze af te dekken met de afdekstrips. Door het opale, melkwitte plastic, dat een vrij goede lichtdoorlaatbaarheid heeft, zijn de afzonderlijke LED's niet meer zo goed zichtbaar en wordt het licht over de lengte verspreid.

Zoals gebruikelijk bij systeemprofielen, hebben onze 20mm constructieprofielen een doorgang die gecentreerd is in de dwarsdoorsnede van het profiel en zich uitstrekt over de gehele lengte van het profiel. Dit heeft een diameter van 5,1mm en is daarom ideaal gedimensioneerd om, indien nodig, een schroefdraad van M6 te snijden met een eenvoudige tik. Op deze manier kunnen schroeven met M6 schroefdraad in de zo ontstane binnendraad worden geschroefd om een tafelblad of zijpaneel te bevestigen. Bovendien kunnen stelvoeten met draadstangen of wielen in de schroefdraad worden geschroefd. Het is ook mogelijk om er korte draadstangen in te schroeven om er een ander profiel aan te bevestigen, zodat de lengte van de constructie uiterst nauwkeurig kan worden uitgelijnd.

TIP: Voor eenvoudige profielverlengingen zijn onze profielverbinders met groef 6 de betere keuze, omdat ze een betere, veerkrachtigere verbinding creëren.

Voordelen van de aluminium bouwprofielen 20x20mm groef 6

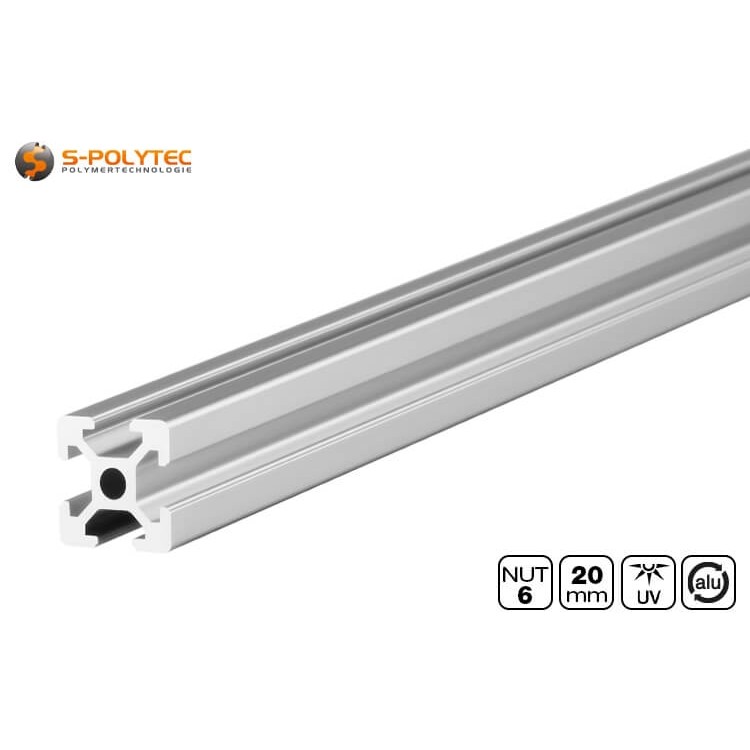

• Onze zilveren constructieprofielen in 20x20mm groef 6 zijn compatibel met I-type systeemprofielen.
• De stevige constructie van onze 20mm montageprofielen is zeer stijf.
• 100% weerbestendig dankzij hoogwaardig aluminium met zilverkleurig geanodiseerde oppervlakken

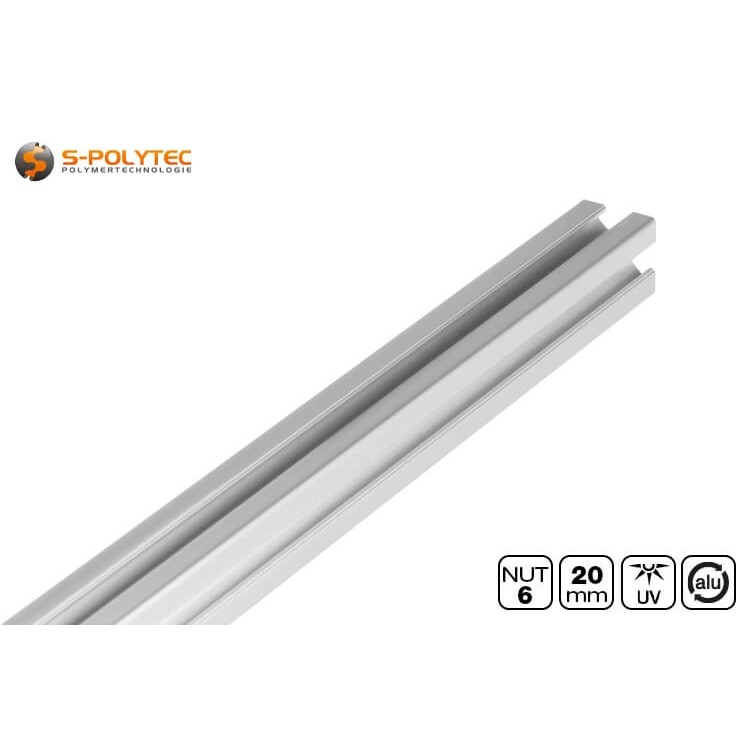

• We bieden de systeemprofielen 20x20, groef 6 in lengtes van 1000mm en 2000mm of op maat gezaagd
• We bieden een breed assortiment accessoires voor de 6mm groefbreedte tegen betaalbare prijzen
• Elk individueel groefprofiel is volledig bedekt met een robuuste beschermfolie

Toepassing en montage van de 20mm systeemprofielen met open groeven

Onze bouwprofielen, die 20mm breed zijn, zijn verkrijgbaar in een productielengte van 2005mm, in halve lengtes van 1000mm of op maat gezaagd. Dankzij de hoogwaardige aluminiumlegering die wordt gebruikt om ze te maken, kunnen de profielen met weinig moeite worden gezaagd, geboord of getapt. Met de talloze systeemcomponenten die we bij de 6mm brede groeven leveren, kan een eenvoudig profiel worden gebruikt om een individueel gepland en modulair aanpasbaar rekkensysteem, een basisframe voor 3D-printers of een onderconstructie voor de binnenafwerking van servicewagens voor vaklui te maken. Dit kan met slechts twee eenvoudige gereedschappen, namelijk een inbussleutel en een moersleutel.

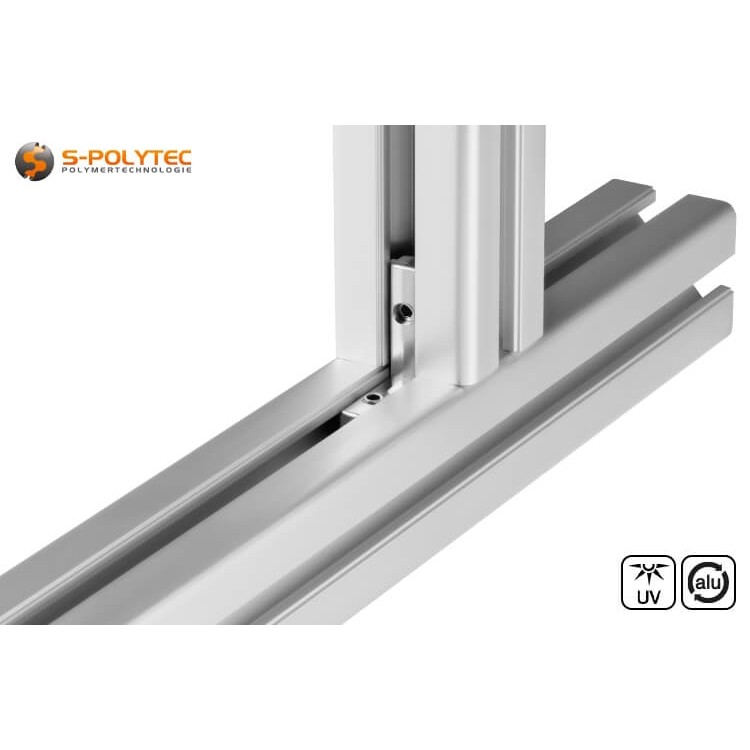

Er is een hele reeks profielverbinders en montagebeugels verkrijgbaar om profielen te verlengen of onder een specifieke hoek te verbinden. Deze worden ofwel in de gewenste groef van het bouwprofiel geschoven en stevig aan het profiel vastgeschroefd met de meegeleverde schroefdraadbouten, of van buitenaf aan het profiel bevestigd met 6mm moeren en verzonken schroeven. Het grote voordeel hierbij is de flexibiliteit van de schroefverbindingen, omdat deze gemakkelijk kunnen worden losgedraaid en naar behoefte binnen de groef kunnen worden verplaatst. Hierdoor kun je constructies maken die naar wens kunnen worden uitgebreid of aangepast aan veranderende behoeften. Er is ook een breed scala aan oplossingen beschikbaar voor het 20x20 bouwprofiel met een groefbreedte van 6mm voor bekledingsconstructies, bijvoorbeeld als afdekking voor machines, of voor vaste zijelementen, scheidingswanden en deuren. Dit zijn onder andere scharnieren van metaal of robuuste kunststof. Kleine booggrepen, afdekstrips die in de groef kunnen worden gestoken of eindkappen voor profielen ronden ons assortiment af, zodat er geen grenzen zijn aan je creativiteit bij het uitvoeren van doe-het-zelfprojecten thuis en er geen wensen onvervuld blijven bij het plannen van complexe constructies voor industrie en handel.

TIP: Aluminium is een licht metaal dat heel gemakkelijk te boren of te zagen is. Een eenvoudige ijzerzaag met een fijn blad is alles wat je nodig hebt. Als je het zekere voor het onzekere wilt nemen, gebruik dan een verstekzaag zodat de zaagsneden altijd in de perfecte hoek worden gemaakt. Het is nog eenvoudiger met onze snijservice, want we kunnen de profielen ook direct op de gewenste lengte zagen.

De profielen zijn gemaakt van corrosiebestendig aluminium en zijn ook geanodiseerd om ze te beschermen tegen weersinvloeden. Perfecte omstandigheden om een kleine schuilplaats te bouwen voor de robotmaaier uit het profielsysteem. Wat dacht je van een hondenkennel die je naar wens kunt aanpassen en uitbreiden? De profielen zijn ook een uitstekende keuze voor kattenliefhebbers, omdat ze kunnen worden gebruikt om balkons uit te rusten met een modulair kattennet zonder dat je beugels of haken in de muur en het plafond hoeft te schroeven. Dit is niet alleen goed voor de kat, die kan genieten van frisse lucht, maar ook voor jou, omdat je kat beschermd is tegen ongelukjes. Zelfs de huisbaas zal geen bezwaar hebben, want zijn eigendom wordt niet ontsierd door boorgaten. Het kan ook worden gebruikt als geleider voor verticale schaduwsystemen met textielschermen, of als basisframe voor een schaduwdoek onder de terrasoverkapping.

Binnen zijn de kleine profielen perfect voor het bouwen van kleine meubelstukken, vitrines of lichte rekken. Praktisch hierbij is dat de groeven ook kunnen worden gebruikt als geleiding voor schuifdeuren, door panelen van HPL of acrylglas rechtstreeks in de 6mm brede groef te plaatsen. De stabiliteit en modulariteit van de systeemprofielen maakt een nauwkeurige en stabiele constructie mogelijk die toch licht is. Vergelijkbare toepassingen zijn het gebruik als frameconstructie voor scheidingswandsystemen in kantoren, kleedkamers in modewinkels of sanitaire voorzieningen in de horeca. Dankzij de talloze verbindingselementen voor de profielen zelf en het montagemateriaal voor plaatmaterialen en hulpstukken kunnen dergelijke projecten in een handomdraai worden gerealiseerd. De lichtgewicht bouwprofielen met zeer compacte afmetingen zijn ook zeer geschikt als basisframe voor zelfgemaakte 3D-printers. Zelf hebben we de profielen gebruikt voor onze automatische vulsystemen voor onze lijmen.

Onze 20mm profielen zijn vooral populair bij muzikanten en atleten. Wie had dat gedacht. Op de vraag waarom, kregen we te horen dat de profielen perfect zijn voor het bouwen van transportkoffers voor instrumenten en lichteffecten of rekken voor versterkers en effectapparaten. Bij fietsen kunnen speciale houders in de groeven worden bevestigd, die zijn ontworpen om de quick-release assen van de fietsvork vast te houden en de wielen een stevige grip te geven op het laadgebied, zonder dat de meestal erg dure mountainbikes of racefietsen omvallen en beschadigd raken. Een kleine fietsreparatiewerkplaats met laden voor reserveonderdelen en gereedschap kan ook snel en goedkoop worden opgezet met behulp van de systeemprofielen.

Voorbeelden van toepassingen voor 20mm geanodiseerde aluminium bouwprofielen

• Met een breedte van 20mm zijn de constructieprofielen perfect als basisframe voor zelfgemaakte 3D-printers
• De compacte systeemprofielen zijn geschikt als extra steun voor bestaande structuren
• Het lage gewicht in combinatie met de hoge stabiliteit is een voordeel bij het ombouwen van servicevoertuigen of caravans
• Voor aanhangwagencarrosserieën, werkplaatsinrichtingen en in de meubelbouw zijn profielen van 20mm meestal meer dan voldoende
• De dunne profielen zijn ideaal voor modulaire en aanpasbare rekkensystemen, bijvoorbeeld verticale tuinen

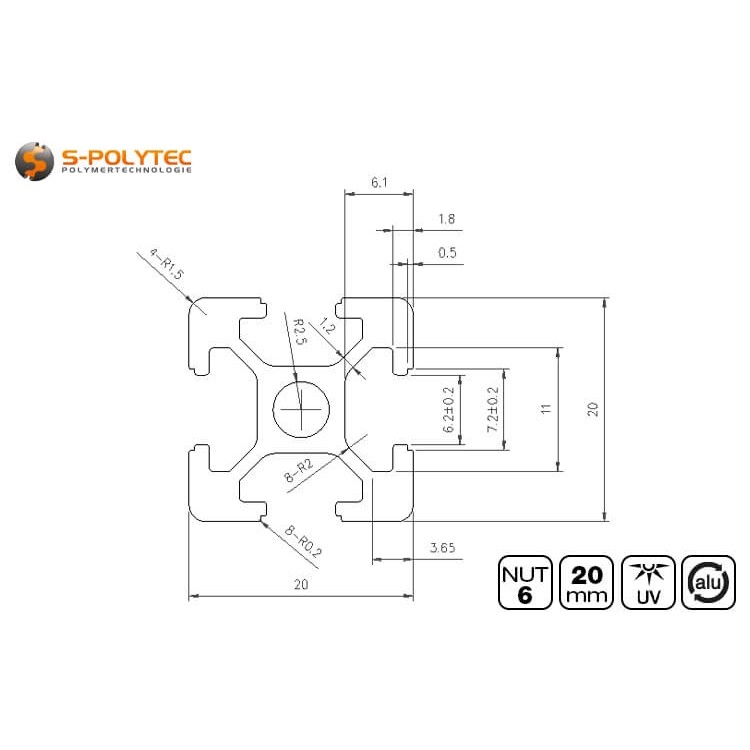

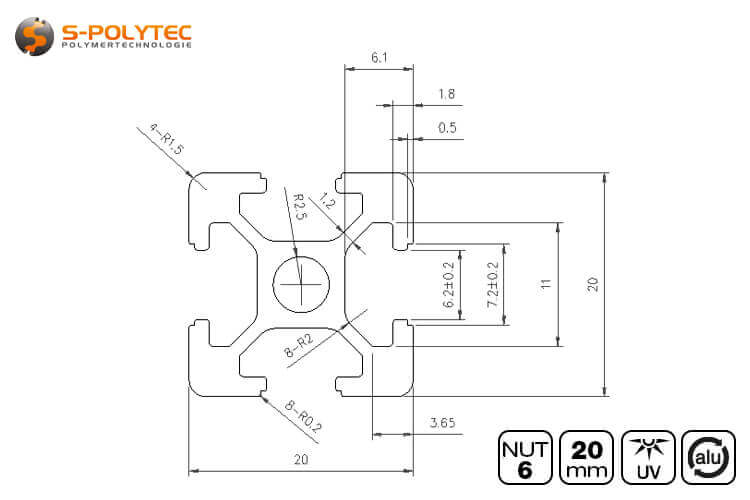

Technische gegevens voor de 20x20mm aluminium bouwprofielen

• Materiaal: Aluminium
• Legering: EN AW 6063 T5 (AlMgSi0,5 F-22)
• Oppervlak: Zilver geanodiseerd
• Kleur: Aluminium zilver
• Profiel type: Systeemprofiel I-type
• Standaard lengte: 2005mm
• Profiel breedte: 20mmx20mm
• Profiel vorm: Hoekig (hoeken afgerond)
• Hoek radius: Ø 1,5mm
• Standaard lengte: 2005mm
• Groef breedte: 6,2mm
• Groef diepte: 6,1mm
• Aantal groeven: 4 (Eén per pagina)
• Profiel sterkte: 1,5mm
• Doorgaand gat: Ø 5,1mm (Geschikt voor M6 draad)
• Gewicht: 0,461kg/m
• Traagheidsmoment I _x: 0,71cm⁴
• Traagheidsmoment I _y: 0,71cm⁴
• Weerstandsmoment W _x: 0,71cm³
• Weerstandsmoment W_y: 0,71cm³
• Uv-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
