Aluminium constructieprofiel 30x30, groef 8 zilver (geanodiseerd)

Bouwprofiel van geanodiseerd aluminium - 30x30, groef 8 I-type

Zilver geanodiseerde oppervlakken ✓ Hoge buigstijfheid ✓ Voor gebruik binnen en buiten ✓

Onze zilverkleurige bouwprofielen 30x30 groef 8 van geanodiseerd aluminium komen qua ontwerp overeen met systeemprofielen van type I met de typische afgeronde buitenranden en kunnen daarom worden gecombineerd met alle gangbare profielen van dit type. De vier open groeven met een groefbreedte van 8mm liggen in het midden van de 30mm brede oppervlakken. Dankzij de anodiseerhuid zijn deze gelijkmatig glad met een aantrekkelijke matglanzende glans. Anodiseren verbetert echter niet alleen het uiterlijk van de profielen. Het verbetert ook hun weerbestendigheid, die al zeer hoog is dankzij de uitstekende corrosiebestendigheid van de aluminiumlegering. Dankzij deze ideale omstandigheden kunnen de robuuste aluminium profielen onbeperkt worden gebruikt voor binnen- en buitenconstructies, zonder dat dit ten koste gaat van de duurzaamheid of de duurzaamheid van het uiterlijk. Om ervoor te zorgen dat de aantrekkelijke oppervlakken niet beschadigd raken tijdens verwerking en krassen, worden de profielen allemaal afzonderlijk in een robuuste krimpfolie gewikkeld die gemakkelijk kan worden verwijderd.

Het 30x30mm constructieprofiel is perfect geschikt voor toepassingen die een hoog draagvermogen vereisen bij een laag eigen gewicht dankzij het hoge weerstandsmoment. Bovendien oogt een profielbreedte van 30mm aanzienlijk fijner dan een constructie met een systeemprofiel van 40mm. Dit is vooral merkbaar wanneer het gebruikt wordt om rekkensystemen op te zetten in dienstvoertuigen, wat resulteert in extra ruimtebesparing. De mogelijkheden zijn bijna eindeloos, dankzij de geschiktheid voor binnen- en buitengebruik. Bovendien maken de talloze accessoires die perfect zijn afgestemd op een profielbreedte van 30mm het zeer eenvoudig om een breed scala aan projecten uit te voeren, van doe-het-zelfprojecten tot complexe commerciële constructies met een hoge mate van flexibiliteit en uitbreidbaarheid.

NOTITIE: Naast de constructieprofielen in 30mm breedte met 8mm groeven, bieden we een breed assortiment accessoires. Deze omvatten onder andere 8mm T-gleufmoeren, naar keuze met of zonder veerbal, 30mm eindkappen, verstelbare voeten, zwenkwielen, profielverbinders en montagebeugels in een breed scala aan uitvoeringen. Alle montagematerialen zijn, net als onze profielen, te combineren met alle systeemprofielen van type I.

Eigenschappen van het bouwprofiel 30x30 groef 8 in zilver geanodiseerd

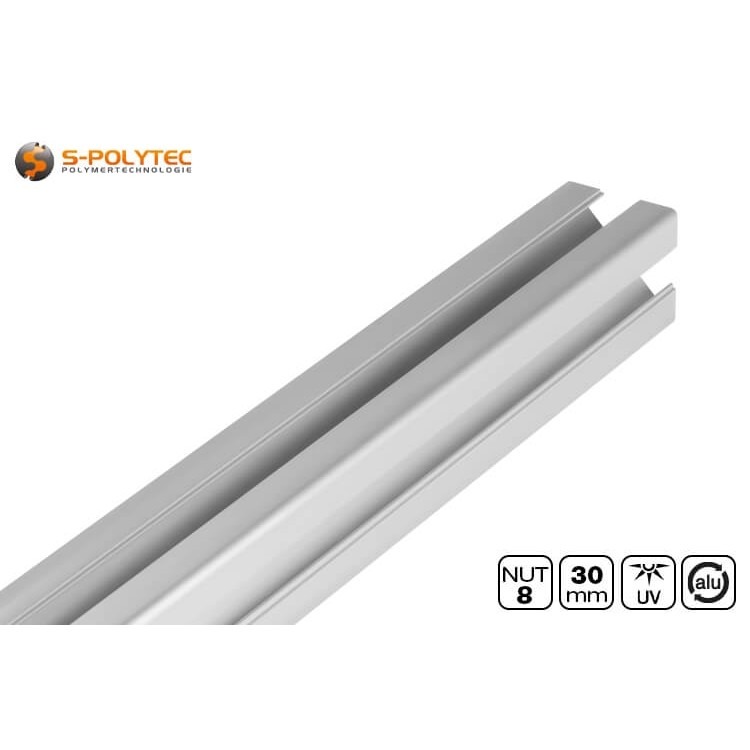

De constructieprofielen in zilver bestaan uit corrosiebestendig aluminium dat is geanodiseerd in aluminiumzilver. Dit verbetert niet alleen de bescherming tegen weersinvloeden. Het zorgt ook voor een gelijkmatig oppervlak met een satijnen afwerking. De vierkante profielen, met een identieke breedte en diepte van 30mm, hebben aan elke zijde een centrale groef van 6,2mm breed voor de opname van gleufmoeren of verbindingselementen. De buitenhoeken zijn licht afgerond, wat vooral dient om compatibiliteit met I-type systeemprofielen te garanderen. Dit ontwerp heeft ook een aantrekkelijker visueel effect. De radius van deze afronding is Ø 2,5mm. De aluminium profielen zijn verkrijgbaar in volle lengte, ingekort tot een meter in het midden of op de millimeter gezaagd. Ze worden voor ons gefabriceerd in onze standaard lengte van 2005mm. We hechten veel waarde aan een hoogwaardige EN AW 6063 T5 legering. Het wordt gekenmerkt door een zeer hoge belastbaarheid en duurzaamheid in binnen- en buitentoepassingen, bijvoorbeeld voor de constructie van modulaire en aanpasbare rekkensystemen in garages en werkplaatsen of voor de bouw van individuele terrasmeubelen.

De 30mm constructieprofielen zijn geschikt voor aanzienlijk hogere belastingen dan de kleine 20mm profielen. Het traagheidsmoment (I_x, I_y) valt samen met een waarde van 2,35cm⁴ en is absoluut overtuigend. Dit betekent dat het lichtgewicht profiel extreem goed bestand is tegen verdraaiing om zijn eigen as. De situatie is vergelijkbaar voor de doorsnedemodulus (W_x, W_y), die specifieke informatie geeft over de doorbuigsterkte onder belasting. Ook hier is de waarde met 1,57cm³ vrij hoog. Dit is te wijten aan het feit dat het gemaakt is van een EN AW 6063 T5 aluminiumlegering. In combinatie met een speciaal profielontwerp maken de profieldiktes in de betreffende gebieden hoge belastingen mogelijk. Toch is een lager eigen gewicht mogelijk. Het constructieprofiel bijvoorbeeld, met een breedte van 30mm en groeven van 8mm, weegt slechts 0,742kg/m en is ideaal voor toepassingen waar gewicht een belangrijke factor is. Of het nu gaat om de ombouw van voertuigen, de bovenbouw van aanhangwagens of ondersteunende structuren voor zonne-energiesystemen op het dak. Om een consistente kwaliteit te garanderen, worden onze aluminium profielen onderworpen aan strenge kwaliteitscontroles op hun visuele en mechanische eigenschappen en op het naleven van de maatnauwkeurigheid. Het extrusieproces volgens de EU-norm EN 12020 wordt bewust uitgevoerd met een lengtetolerantie van plus 5 mm. Dit betekent dat wanneer we een profiel in standaard lengte leveren, we kunnen garanderen dat de lengte van 2 meter nooit wordt onderschreden. Voor de aangeboden profiel lengte van 1 meter, evenals voor alle op maat gemaakte bestellingen, wordt in onze productiefaciliteiten gezaagd met een speciale profielzaag van Kaltenbach. De zaag stelt ons in staat om zeer nauwkeurige zaagsneden te maken met een enorme maatnauwkeurigheid.

De systeemprofielen met de afgeronde hoeken zijn compatibel met alle gangbare I-type systeemprofielen met een sleufbreedte van 8mm en zijn daarom uitstekend geschikt om bestaande constructies aan te vullen en uit te breiden. Ons assortiment omvat ook talloze bijpassende hulpmiddelen voor het verbinden van de profielen of bevestigingsmiddelen zoals glijmoeren, naar keuze met veerkogels of om gemakkelijk door de open groef te steken, hamerkopschroeven of montagebeugels voor het versterken van profielverbindingen, die zowel met onze eigen constructieprofielen als met identieke montageprofielen met een groefbreedte van 8 mm gecombineerd kunnen worden.

Het zogenaamde doorvoergat, dat zich in het midden van de profieldoorsnede bevindt, wordt niet gebruikt om het gewicht te verminderen, ook al is dat natuurlijk ook een positief neveneffect. Het is veeleer een zeer veelzijdige manier om de uiteinden van het profiel in de constructie te integreren. Met een diameter van 6,8mm is dit gat, dat volledig door het profiel gaat, perfect geschikt om een M8 schroefdraad met een tap uit te snijden. Dit kan heel gemakkelijk met de hand worden gedaan omdat aluminium gemakkelijk te bewerken is. Dankzij de inwendige schroefdraad kunnen onze verstelbare voeten of onze wielen, die we met of zonder rem aanbieden, nu ook in de schroefdraad worden geschroefd. Daarnaast zijn er hoekverbinders met verstelbare hoeken verkrijgbaar die precies zijn afgestemd op de profieldoorsnede en met een cilinderschroef in het doorvoergat van het constructieprofiel worden geschroefd. Deze worden altijd meegeleverd met onze verbindingsstukken en maken zo een zeer snelle profielverbinding mogelijk die op elk moment en onder elke hoek kan worden aangepast, wat een enorm voordeel is, vooral als het gaat om de precieze uitlijning van fotovoltaïsche modules en bij de bouw van kleine serres. Voor eenvoudige eindkappen hoeft het doorvoergat niet bewerkt te worden. Deze worden gewoon op het uiteinde van het profiel geplaatst en stevig aangedrukt tot ze gelijk liggen met de snijrand van het profiel.

Voordelen van de aluminium bouwprofielen 30x30mm groef

• Onze zilveren constructieprofielen in 30x30mm groef 8 kunnen worden gecombineerd met I-type systeemprofielen
• Onze aluminium profielen zijn relatief zeer stijf ondanks hun relatief lage gewicht
• Onze aluminium profielen zijn ook uitermate geschikt voor buitengebruik dankzij anodische oxidatie
• De 30mm geanodiseerde aluminium constructieprofielen zijn ook op maat gezaagd verkrijgbaar
• De profielen kunnen op veel verschillende manieren worden gebruikt dankzij een uitgebreid assortiment accessoires
• Elk profiel is individueel in folie verpakt om de zijdematte oppervlakken te beschermen

Toepassing en montage van de 30mm systeemprofielen met open groeven

Onze systeemprofielen zijn gemaakt van geanodiseerd aluminium. Een licht metaal dat wordt gekenmerkt door het feit dat het bijzonder gemakkelijk te bewerken is. Het kan heel gemakkelijk worden gesneden of geboord en bijvoorbeeld een schroefdraad tappen om wielen of voeten in het doorvoergat te schroeven is ook heel gemakkelijk met het juiste gereedschap. Dankzij een breed scala aan accessoires die passen bij het 8mm groefsysteem, kunnen zelfs complexe en stabiele constructies zeer snel worden gemaakt met zeer eenvoudig gereedschap, wat aanzienlijk meer moeite zou kosten met andere profielen of andere materialen. Omdat we de 30mm constructieprofielen op de millimeter nauwkeurig gezaagd aanbieden, is een zaag meestal niet nodig voor het afkorten. In de meeste gevallen volstaan daarom een PZ2 kruiskopschroevendraaier, een Inbus®-sleutelset en een steeksleutelset. Welk gereedschap daadwerkelijk nodig is, hangt natuurlijk altijd af van de systeemcomponenten die nodig zijn om de geplande constructie te maken.

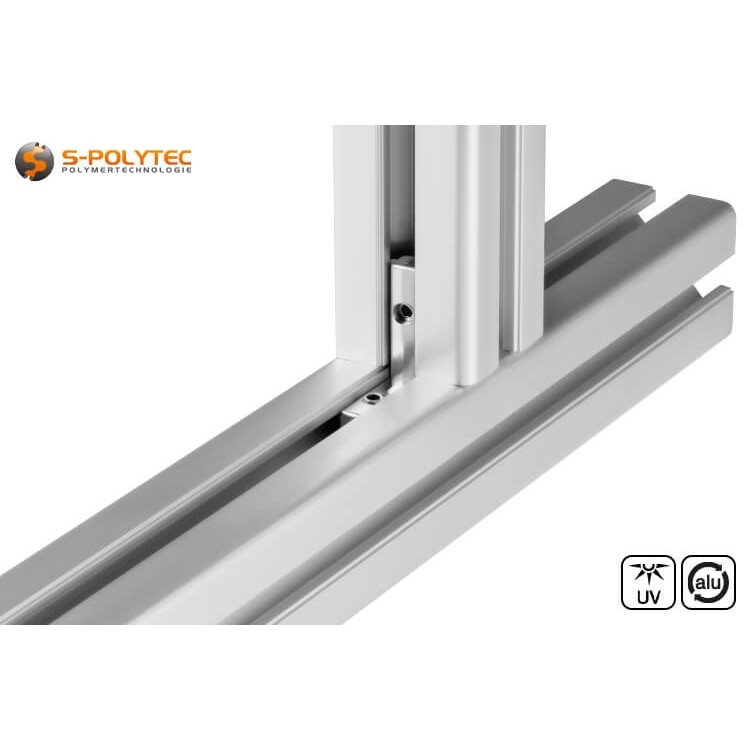

De 30mm constructieprofielen hebben vier open groeven met een groefbreedte van 8mm, waarin de interne profielverbinders kunnen worden gestoken om de profielen te verlengen of om ze in een rechte hoek aan elkaar te schroeven. Deze worden vervolgens vastgezet met stelschroeven met een inwendige zeskantaandrijving. Onze profielverbinders zijn altijd inclusief de schroefdraadbouten. Schuifblokjes zijn de ideale keuze om handgrepen of hoekbeugels op het profiel te monteren. Deze worden ook geleverd met de juiste schroeven. Afhankelijk van het ontwerp worden de schuifblokjes in de profielrail geschoven of met een lichte draai met de wijzers van de klok mee door de groef in het profiel geschoven. Op deze manier kunnen talloze accessoires, kabelgoten of zelfs afdekplaten aan de profielen worden bevestigd.

TIP: Als je een verstekzaag hebt, is het eenvoudig om de aluminium profielen op maat te zagen. Maar dankzij het lichte metaal, dat heel gemakkelijk te bewerken is, gaat het inkorten heel snel met een eenvoudige ijzerzaag met een metalen zaagblad. Het is nog eenvoudiger om de profielen direct op maat te bestellen.

Het 30x30mm constructieprofiel is ideaal voor alle constructies waar de belasting onvoldoende is voor een 20x20mm profiel vanwege het lagere weerstandsmoment. Een profiel van 40mm zou echter volledig over gedimensioneerd zijn. Het gewicht van de profielen is slechts iets hoger door de holle kamerconstructie. Typische voorbeelden zijn te vinden in zowel commerciële als industriële toepassingen, maar ook bij de realisatie van talloze doe-het-zelfprojecten. Van stevige fietsenrekken of hangers, die ook aan de muur kunnen worden bevestigd, tot veelzijdige opbergsystemen voor gereedschap, apparatuur en materialen met laden, houders en planken. Dergelijke constructies kunnen precies aan uw behoeften worden aangepast en, indien nodig, met weinig moeite worden gewijzigd of uitgebreid.

De middelgrote aluminium profielen zijn ook uitermate geschikt voor buitentoepassingen. Ze kunnen worden gebruikt als afdak voor vuilnisbakken die kunnen worden afgedekt met weerbestendige HPL-panelen, voor een klein gereedschapsschuurtje met een deur en een raam of voor een kleine luifel boven de ingang van het huis. De systeemprofielen kunnen zelfs worden gebruikt als robuust maar lichtgewicht tafel- en zitmeubilair in de tuin, als onderconstructie voor privacyschermen op balkons of terrassen, als basisframe voor een verhoogd bed of een kleine kas met lichtgewicht acrylaat- of polycarbonaatpanelen. Dankzij de zeer eenvoudige bediening en het uitgebreide assortiment accessoires kunt u alle benodigde onderdelen bestellen. Zelfs de panelen voor de bekleding kunt u passend bij bestellen.

Voorbeelden van toepassingen voor 30mm geanodiseerde aluminium bouwprofielen

• De 30x30mm profielen zijn voldoende stabiel voor een weerbestendige overkapping van afvalcontainers.
• Tafels, stoelen voor terrassen en balkons kunnen worden gemaakt van het bouwprofiel
• In combinatie met acrylglas kunnen de profielen gemakkelijk worden gebruikt om een kleine kas te maken
• De systeemprofielen zijn perfect voor modulaire opslagsystemen en planken in werkplaatsen en garages
• De hoge belastbaarheid van de aluminium profielen maakt het mogelijk om scheidingswanden en meubilair te bouwen

Technische gegevens voor 30x30mm aluminium bouwprofielen

• Materiaal: Aluminium
• Legering: EN AW 6063 T5 (AlMgSi0,5 F-22)
• Oppervlak: Zilver geanodiseerd
• Kleur: Aluminium zilver
• Profiel type: Systeemprofiel I-type
• Standaard lengte: 2005mm
• Profiel breedte: 30mmx30mm
• Profiel vorm: Hoekig (hoeken afgerond)
• Hoekradius: Ø 2,5mm
• Groef breedte: 8,2mm
• Groef diepte: 9,3mm
• Aantal groeven: 4 (Eén per pagina)
• Profiel sterkte: 1,6mm
• Doorgaand gat: Ø 6,8mm (geschikt voor M8 draad)
• Gewicht: 0,742kg/m
• Traagheidsmoment I _x: 2,35cm⁴
• Traagheidsmoment I_y: 2,35cm⁴
• Weerstandsmoment W _x: 1,57cm³
• Weerstandmoment W_y: 1,57cm³
• Uv-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
