Aluminium constructieprofiel 40x40, groef 8 zilver (geanodiseerd)

Bouwprofiel van geanodiseerd aluminium - 40x40, groef 8 I-type

Compatibel met item®-systeemprofielen ✓ 4 open sleuven ✓ Ook voor buitengebruik ✓

Onze bouwprofielen 40x40 groef 8 van aluminium zijn optioneel verkrijgbaar in 2000mm, 1000mm of in millimeternauwkeurige zaagsneden. Zowel de breedte als de diepte van het vierkante groefprofiel zijn 40mm. De buitenhoeken zijn afgerond met een radius van 4,5mm. Deze afronding heeft echter geen invloed op het draagvermogen van de stevige aluminium profielen. Het wordt voornamelijk gebruikt voor compatibiliteit met I-type systeemprofielen en voor een aantrekkelijker uiterlijk. Voor een onberispelijk oppervlak zijn de profielen zilver geanodiseerd. Dit zorgt voor een gelijkmatige kleuring in aluminiumzilver met een satijnmatte oppervlakteglans. Het anodiseren zorgt voor een extra bescherming van het oppervlak, wat de toch al zeer goede weerstand tegen weersinvloeden nog verder verbetert. Hierdoor zijn de constructieprofielen zonder aarzeling geschikt voor zowel binnentoepassingen als langdurig buitengebruik. De robuuste systeemprofielen zijn daarom bijzonder gewild voor de bouw van carports, fiets- of afvalcontaineroverkappingen. Ze zijn ook uitstekend geschikt voor de bouw van lichte, stabiele paviljoenen.

Onze 40mm brede constructieprofielen combineren een zeer laag eigen gewicht met een hoge stijfheid, wat vooral wordt bevestigd door het tweede oppervlakte-moment en de doorsnedemodulus, die belangrijk zijn voor constructieprofielen met een dragende functie. Dit is mogelijk dankzij het gebruik van een hoogwaardige aluminiumlegering van het type 6063 T5, die uitstekende mechanische eigenschappen heeft. De corrosiebestendigheid van de legering is ook indrukwekkend. De weerstand wordt nog verder verbeterd door de zilveranodisatie. De profielen zijn dus geschikt voor de bouw van lichte, stabiele paviljoens of daken, of als frameconstructie voor fotovoltaïsche modules, maar ook voor de bouw van een fotovoltaïsche module.

NOTITIE: Om de toepassingsmogelijkheden van de bouwprofielen in 40x40mm met 8mm groefbreedte te maximaliseren, zijn er talloze systeemcomponenten verkrijgbaar in onze online shop. Van interne profielverbinders of montagebeugels of versterkte beugels voor schroefbevestiging, tot profielverbinders met variabele hoeken. Alles wat je nodig hebt om het basisframe te monteren is beschikbaar. Ons assortiment laat ook niets te wensen over als het gaat om het monteren van tafelbladen, meubelpanelen, bekleding, kabelgoten, verlichting, enzovoort. De accessoires kunnen zowel gebruikt worden voor onze bouwprofielen als voor profielen van het I-type, zoals item®-systeemprofielen.

Eigenschappen van het bouwprofiel 40x40 groef 8 in zilver geanodiseerd

De bouwprofielen in zilver zijn gemaakt van corrosiebestendig aluminium dat geanodiseerd is in aluminiumzilver. Deze worden voor ons geproduceerd in een lengte van 2005mm. In onze online shop bieden we de profielen echter niet alleen in de standaardlengte aan, maar ook op 1 meter gezaagd en op de millimeter gezaagd, zodat de profielen direct in de gewenste maat besteld kunnen worden. Met een randbreedte van 40mm voor de breedte en diepte is het vierkante profiel een van de meest gebruikte maten voor duurzame en veerkrachtige constructies van uiteenlopende aard. Zoals gebruikelijk voor bouwprofielen van het I-type systeem, zijn de buitenhoeken van onze aluminium profielen afgerond. De hoekradius is 4,5mm en draagt bij aan een aantrekkelijk uiterlijk. De belangrijkste reden voor de afgeronde hoeken is echter niet het uiterlijk, maar de compatibiliteit met gangbare I-type profielen zoals de item®- systeemprofielen. Dit maakt onze montageprofielen perfect geschikt om bestaande constructies te verbeteren of uit te breiden, ongeacht of de constructieprofielen in het beschermde interieur worden gebruikt of buiten worden blootgesteld aan de verschillende weersomstandigheden. Dit is enerzijds mogelijk door de hoogwaardige aluminiumlegering. Die wordt enerzijds gekenmerkt door een zeer goede corrosiebestendigheid en anderzijds door de geanodiseerde oppervlakken. De combinatie verhoogt de bescherming van de oppervlakken tegen weersinvloeden. Anodisatie zorgt ook voor een uniform, glad oppervlak in aluminiumzilver met een satijnen afwerking, zodat de profielen ook voor visuele doeleinden kunnen worden gebruikt. Bijvoorbeeld voor het maken van individuele kantoormeubelen of rekkensystemen in de kleedkamer.

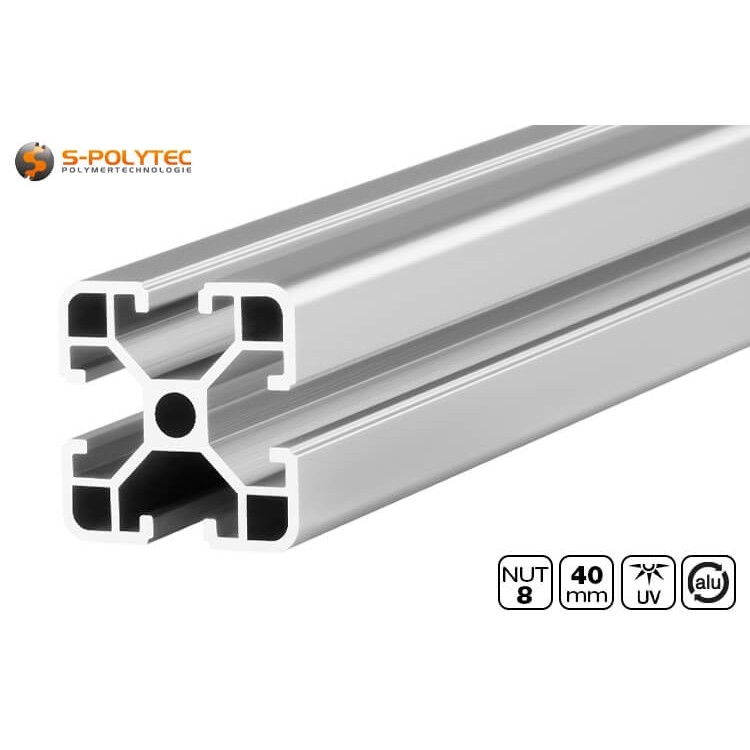

Het constructieprofiel 40x40 groef 8 is niet alleen het profiel met de grootste afmetingen in onze online shop, maar ook het meest stabiel. Dit lijkt logisch, aangezien het totale gewicht ook verandert door het gebruik van meer aluminium met een groter profiel in dezelfde lengte. Echter heeft het meer te maken met de profieldikte in de respectieve afzonderlijke gebieden, evenals de profielconstructie in de dwarsdoorsnede. Onze profielen zijn relatief licht, met een gewicht van slechts 1,207kg/m. Toch overtuigen ze met uitstekende waarden voor doorbuigweerstand en torsiestijfheid. Uitgedrukt in cijfers betekent dit dat het traagheidsmoment (I_x, I_y), dat staat voor stabiliteit tegen verdraaiing om de eigen as, met 7,17cm⁴ een significant cijfer laat zien. De situatie is vergelijkbaar met de buigstijfheid tegen vervorming als gevolg van de toegepaste belasting. De zogenaamde doorsnedemodulus (I_x, I_y), die oploopt tot een waarde van 3,58cm³. Dat de waarden voor de X- en Y-as identiek zijn, komt omdat het vierkante constructieprofielen zijn met een symmetrische opstelling. Deze zijn vervaardigd uit een hoogwaardige EN AW 6063 T5 aluminiumlegering in een extrusieproces. Het fabricageproces is niet alleen onderworpen aan de EU-norm EN 12020 (Geëxtrudeerde precisieprofielen van aluminiumlegeringen EN AW-6060 en EN AW-6063 - Deel 2: Toleranties op afmetingen en vorm), maar ook aan strenge kwaliteitscontroles tijdens en na de productie om een constant hoge kwaliteit op het gebied van maatnauwkeurigheid en oppervlaktekwaliteit te garanderen. Het feit dat de profielen van 2 meter worden geproduceerd in lengtes van 2005mm is echter onze speciale wens. Aan de ene kant wordt de nominale lengte van 2 meter nooit overschreden door de tolerantie van 5mm plus, en aan de andere kant stelt dit ons in staat om de profielen te verdelen in twee afzonderlijke lengtes van een meter zonder dat een sectie korter is dan 1000mm door de dikte van het zaagblad, wat natuurlijk ook een effect heeft op de kosteneffectiviteit en duurzaamheid en uiteindelijk op de uiteindelijke prijs.

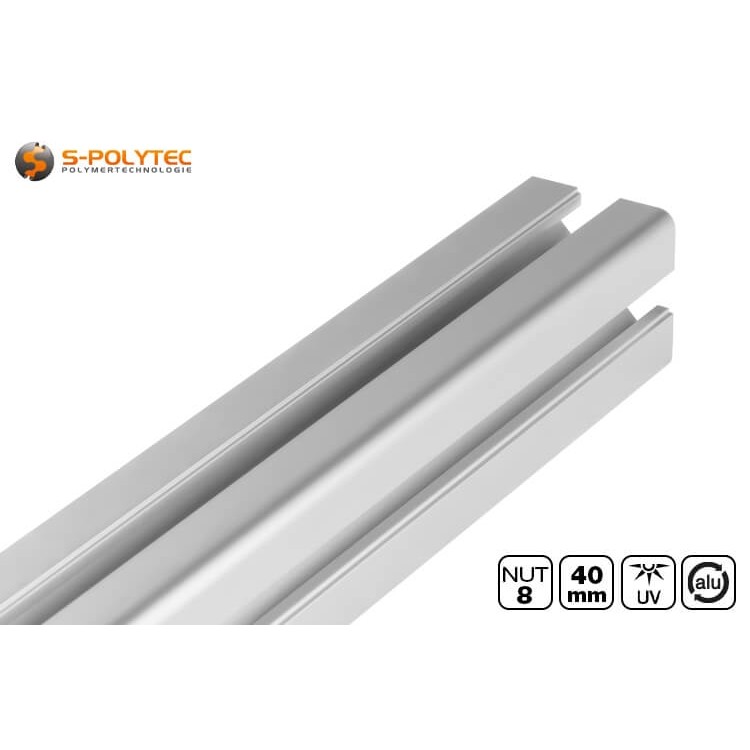

Bouwprofielen zijn speciaal, zo niet uniek, door hun ontwerp met open groeven die doorlopen over de volledige lengte van het profiel. Bij onze 40mm profielen zijn de groeven 8mm breed en bevinden ze zich aan elke kant in het midden van de profielbreedte. Dit betekent dat profielen, handgrepen, scharnieren of hulpstukken aan alle vier de zijden in elke positie kunnen worden bevestigd. Ze kunnen ook stevig worden bevestigd met eenvoudig gereedschap zoals hoekbeugels, schuifblokken of hamerkopschroeven met schroefdraad, en kunnen op elk moment worden vervangen. De diepte van de groef in onze montageprofielen is 14,5mm. Dit is handig als bevestigingen met cilinderschroeven met een iets grotere schroefdraadlengte moeten worden gebruikt, maar het is ook belangrijk om te weten. Vooral bij gebruik van profielverbinders of glijblokken met veerkogels, die op hun plaats worden gehouden door verende stalen kogels in de profielrail. Ze vergemakkelijken het indraaien van de schroef zonder het risico dat het glijblok wegglijdt. Deze systeemcomponenten zijn verkrijgbaar in verschillende versies voor gleufbreedtes van 8mm. Eén versie heeft een diepte die is afgestemd op het 30x30 sleuf 8 constructieprofiel en een andere versie voor het 40mm profiel met een grotere sleufdiepte.

Het zogenaamde spelinggat in het midden van het profiel lijkt onopvallend, maar is op verschillende manieren uiterst nuttig. De eenvoudigste toepassing is de opname van een kunststof afdekking. Deze wordt met een opspandoorn in het gat gestoken en bedekt zo de uiteinden van het profiel. De afdekking beschermt de vloer wanneer het profiel met de snijkant als opslagruimte wordt gebruikt. Het beschermt ook tegen verwondingen, omdat de meeste profieluiteinden met scherpe randen op deze manier worden afgedekt. Het spelinggat met een diameter van 6,8mm is perfect geschikt voor het snijden van binnenschroefdraad in maat M8, waardoor ook verstelbare voeten met draadstangen kunnen worden vastgeschroefd om de constructie precies waterpas te stellen. Als alternatief voor stelvoeten kunnen onze zwenkwielen, die we met of zonder parkeerrem aanbieden, ook in de schroefdraad worden geschroefd, bijvoorbeeld om zware, volumineuze machines binnen de productiefaciliteit flexibel van de ene plaats naar de andere te verplaatsen. Een ander voorbeeld van het gebruik van een doorvoergat zijn verstelbare profielverbindingen met onze verstelbare hoekbeugels, die met cilinderkopschroeven in het doorvoergat worden geschroefd. Deze methode kan worden gebruikt voor het maken van grote inspectieopeningen, onder een hoek verstelbare onderconstructies voor fotovoltaïsche systemen op een plat dak, of zelfs daken en overkappingen met de nodige helling voor de afvoer van regenwater.

Voordelen van de aluminium bouwprofielen 40x40mm, groef 8

• Onze geanodiseerde constructieprofielen in 40x40mm groef 8 in zilver zijn compatibel met I-type systemen
• Het ontwerp van de 40mm montageprofielen combineert een laag gewicht met een hoge buigstijfheid
• Geschikt voor buitengebruik dankzij corrosiebestendig aluminium met geanodiseerde oppervlakken
• De 40x40 systeemprofielen met 8 mm groeven zijn verkrijgbaar in lengtes van 1000mm, 2000mm of op maat gezaagd
• Naast de profielen bieden we een breed assortiment accessoires zoals gleufmoeren of connectoren in gleuf 8
• Onze bouwprofielen zijn voorzien van een beschermfolie om gladde oppervlakken te beschermen

Montage en gebruik van de 40mm systeemprofielen met open groeven

Aluminium montageprofielen zijn zeer gewild in de industrie en handel en worden ook steeds populairder bij doe-het-zelvers en hobbyisten, omdat de profielen zeer eenvoudig te verwerken zijn en talloze mogelijkheden bieden om met weinig moeite individuele ontwerpen te maken voor de meest uiteenlopende eisen. De systeemprofielen met een randbreedte van 40mm behoren tot de meest gebruikte profielen in de apparatenbouw, voor de bouw van industriële machines en productierobots vanwege hun enorme stabiliteit en aantrekkelijke uiterlijk. Dat de profielen ook zonder problemen buiten kunnen worden gebruikt, blijkt ook uit hun gebruik als draagconstructie voor lichtgewicht tenten, luifels en overkappingen.

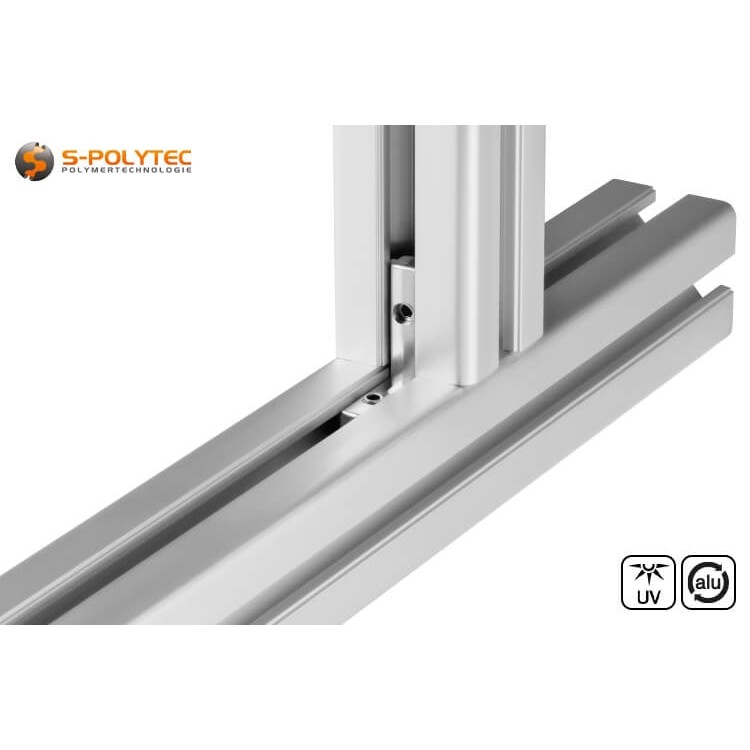

Een bouwprofiel alleen, in standaardlengtes of op maat gezaagd, heeft weinig nut. Het uitgebreide assortiment accessoires, van T-gleufmoeren en profielverbinders tot zwenkrollen en voeten, maakt het tot een veelzijdig en modulair systeem dat op elk moment met eenvoudige schroefverbindingen kan worden aangepast en uitgebreid om aan uw behoeften te voldoen. Er is geen speciaal gereedschap nodig. Afhankelijk van het type systeemonderdeel is een eenvoudige inbussleutel voldoende, die bijvoorbeeld nodig is om de stelschroeven op interne profielverbinders en montagebeugels vast te draaien. Voor het vastdraaien van de borgmoeren van onze in hoogte verstelbare voeten met draadstangen is een standaardsleutel met een breedte over de platte vlakken van 14mm nodig. Om deze in het spelinggat te schroeven, moet het gat echter eerst van binnendraad worden voorzien. Hiervoor is een M8-tap de juiste keuze.

TIP: Dankzij onze snijservice kunnen we de bouwprofielen in 40x40 mm op de millimeter nauwkeurig gezaagd aanbieden, zodat het niet nodig is om de profielen in te korten. Als de afmetingen niet bekend zijn of als er hele lengtes worden besteld en er moet worden gezaagd, raden we een opdeelzaag aan, omdat deze de beste resultaten geeft voor een rechte, haakse zaagsnede met een zuivere dwarsdoorsnede. In geval van nood volstaat echter ook een gewone ijzerzaag met een metalen zaagblad, omdat aluminium bijna moeiteloos met de hand kan worden gezaagd.

Constructieprofielen zijn onmisbaar in de installatietechniek omdat ze zeer gemakkelijk te verwerken en uiterst veelzijdig zijn. Ze kunnen worden gebruikt voor beschermingen, machineafdekkingen en behuizingen met onderhoudstoegang voor technici, maar ook voor de machines zelf. Typische voorbeelden zijn grote productielijnen in de verwerkende industrie, waar soms meerdere afzonderlijke machines na elkaar worden gebruikt om grondstoffen om te zetten in afgewerkte eindproducten. Dit kan de extrusie van kunststofplaten zijn, of een recyclinglijn voor kunststofafval. Het gebruik van bouwprofielen maakt het ook mogelijk om een afvulfabriek voor vloeistoffen of een baklijn in grote bakkerijen op te zetten. Met de juiste bekleding van de basisconstructie zijn de machines niet alleen visueel aantrekkelijker, maar ook aanzienlijk veiliger, omdat het binnendringen in productieprocessen wordt voorkomen. Bovenal is de torsiesterkte van de 40mm constructieprofielen een belangrijk aspect, omdat de meeste machines in de industrie onderhevig zijn aan hoge mechanische spanning en daarom extreem stabiel moeten zijn. We gebruiken ook machines die van dergelijke profielen zijn gemaakt. Dit zijn onder andere grote 3-assige CNC freesmachines, waarbij nauwkeurigheid van het grootste belang is voor zeer lage toleranties bij de productie van CNC gefreesde onderdelen uit onze kunststof platen. We hebben deze niet zelf gebouwd, maar we gebruiken ze al jaren met grote betrouwbaarheid.

Als constructieprofiel dat zonder aarzeling buiten kan worden gebruikt, zijn ook complexe dakconstructies mogelijk. Het 40mm profiel heeft uitstekende mechanische sterkte-eigenschappen, zodat paviljoenen in de tuin, carports of dragende onderconstructies.

In tijden waarin het buitenleven steeds populairder wordt, is er veel vraag naar buitenkeukens, maar ze zijn vaak nooit helemaal geschikt of erg duur. Met de robuuste constructieprofielen kunnen de basisframes voor barbecues, spoelbakken en opbergoppervlakken snel en eenvoudig worden gemaakt zonder speciale technische vaardigheden en, afhankelijk van de persoonlijke smaak, worden bekleed met decoratieve panelen. Met de juiste scharnieren is het zelfs mogelijk om zijpanelen en fronten in de buitenkeuken te maken om keukengerei zoals gaspatronen, houtskool of servies schoon en droog op te bergen. Zelfs een koelkast kan op deze manier naadloos worden geïntegreerd in het ontwerp van de buitenkeuken. Dit vereist natuurlijk wel dat er fronten gewenst zijn, want een zelfgebouwde buitenkeuken is natuurlijk ook een blikvanger in elke tuin zonder bekleding. Of er op gas of houtskool wordt gegrild, speelt nauwelijks een rol van betekenis, want aluminium is extreem hittebestendig en kan temperaturen van meer dan 600°C aan. Er moet echter ook op gelet worden dat de panelen die gebruikt worden voor de bekleding voldoende hittebestendig zijn als ze in direct contact kunnen komen met de hete grill.

Voorbeelden van toepassingen voor 40mm geanodiseerde aluminium bouwprofielen

• De 40mm montageprofielen zijn uiterst stabiel en ideaal voor mechanisch belaste constructies in de machinebouw
• De profielen zijn ideaal voor het maken van frames voor fotovoltaïsche systemen dankzij hun hoge belastbaarheid
• De weerbestendige profielen zijn perfect voor het bouwen van lichte, stevige luifels voor voertuigoverkappingen
• Met een breed assortiment accessoires kunnen buitenkeukens kosteneffectief worden opgezet en op elk moment worden uitgebreid
• De stevige aluminium profielen zijn ideaal voor modulaire en aanpasbare rekken en opslagsystemen

Technische gegevens voor de 40x40mm aluminium bouwprofielen

• Materiaal: Aluminium
• Legering: EN AW 6063 T5 (AlMgSi0,5 F-22)
• Oppervlak: Zilver geanodiseerd
• Kleur: Aluminium Zilver
• Profiel type: Systeemprofiel I-type
• Standaard lengte: 2005mm
• Profiel breedte: 40mmx40mm
• Profiel vorm: Hoekig (hoeken afgerond)
• Hoekradius: Ø 4,5mm
• Groef breedte: 8,2mm
• Groef diepte: 14,5mm
• Aantal groeven: 4 (Eén per pagina)
• Profiel sterkte: 1,5mm
• Doorgaand gat: Ø 6,8mm (geschikt voor M8 draad)
• Gewicht: 1,207kg/m
• Traagheidsmoment I_x: 7,17cm⁴
• Traagheidsmoment I_y: 7,17cm⁴
• Weerstandsmoment W_x: 3,58cm³
• Weerstandsmoment W_y: 3,58cm³
• Uv-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
