Betonsokkel met drainage

Betonnen fundering voor terrasoverkappingen

Inclusief draadbussen ✓ Stevige constructie ✓ Geïntegreerde afvoer ✓

Onze betonnen voetstukken zijn de perfecte aanvulling op onze terrasoverkappingen en zorgen ervoor dat de steunpalen zonder vertraging kunnen worden geïnstalleerd. Ze zijn gemaakt van massief beton en garanderen een zeer hoog draagvermogen, zodat de hoge belasting van een terrasoverkapping optimaal wordt verdeeld. De ingegoten draadbussen in de maat M8x30mm komen qua grootte en afstand exact overeen met de gaten in de voetplaten van onze overkappingen, zodat de steunpalen heel eenvoudig zonder boren kunnen worden geïnstalleerd.

In tegenstelling tot de eenvoudige betonnen voet heeft deze een geïntegreerd drainagesysteem zodat regenwater volledig verborgen in de grond kan worden afgevoerd. De bocht van 90° die in het beton is gegoten, heeft een binnendiameter van 60 mm en kan met een verloopstuk eenvoudig worden aangesloten op de pvc-afvoerbuis. Zowel de pvc-buis als het verloopstuk worden altijd meegeleverd met onze terrasoverkappingen.

OPMERKING: De betonnen voetstukken hebben een hoog eigen gewicht van 30 kg voor een stevige en veilige stand en een hoog draagvermogen. Om deze reden is pakketverzending niet langer mogelijk.

Eigenschappen van de betonnen fundering voor terrasoverkappingen

Onze betonnen sokkels zijn gemaakt van massief beton voor een hoog draagvermogen, zodat onze terrasoverkappingen altijd stevig staan zonder het risico dat de sokkel knikt onder het zware gewicht van de zware dakbedekking. Vooral bij zelfgemengde betonmengsels bestaat er een reëel risico dat het beton afbrokkelt of breekt door verkeerde mengverhoudingen en onvoldoende menging van de componenten als gevolg van overmatige belasting en onvoldoende weerstand tegen het gewicht. Een geprefabriceerde fundering biedt ook het voordeel dat de steunpalen onmiddellijk kunnen worden geplaatst zonder te moeten wachten tot het beton is uitgehard.

De sokkels zijn ongeveer 28 cm hoog en kunnen met minimale inspanning voor het uitgraven in de grond worden verzonken. Het vierkante grondvlak meet ongeveer 25 cm bij 25 cm. Dit oppervlak is groot genoeg om het gewicht optimaal te verdelen en zorgt ervoor dat de sokkel en de patio niet in de grond wegzakken. Als de grond echter zacht is en meegeeft, moeten er extra maatregelen worden genomen om de belasting te verdelen. Een eenvoudige stoeptegel kan hier wonderen doen. De afmetingen van de sokkel in combinatie met de stevige betonconstructie resulteren in een hoog eigen gewicht van ongeveer 30 kg, wat een positief effect heeft op de verdichting van de onderliggende grond en op de kantelstabiliteit bij het installeren van een terrasoverkapping, zelfs als de sokkel nog niet volledig ingegraven is.

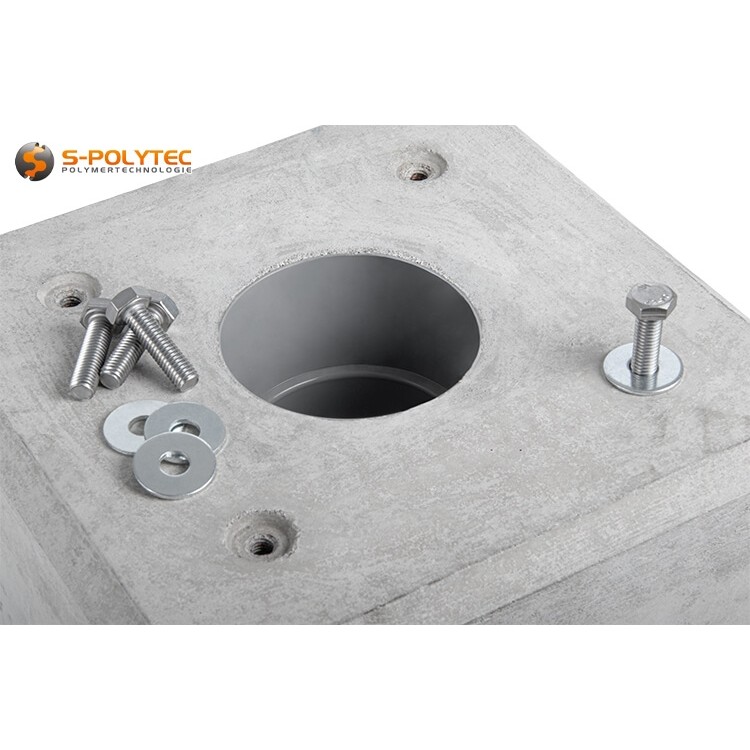

Vier moffen met schroefdraad M8x30 mm zijn in het beton gegoten op de bovenkant van de voetstukken, vanuit het midden in een vierkant geplaatst met een onderlinge afstand van 130 mm. De draadmaat van de mof en de diepte ervan zijn perfect afgestemd op de bevestiging van de steunpijlers van onze terrasoverkappingen. De bijpassende schroeven met schroefdraad en sluitringen worden uiteraard meegeleverd, zodat de installatie onmiddellijk kan beginnen.

Behandeling van de betonnen voet met afvoerpijp

In tegenstelling tot een zelf gestorte betonnen fundering is de verwerking van onze geprefabriceerde betonnen sokkels zeer eenvoudig en tijdbesparend, aangezien de installatie van de steunpalen onmiddellijk kan worden gestart zonder vertraging en zonder lang te moeten wachten tot het beton is uitgehard. Er moet een voldoende groot gat worden gegraven om de basis onzichtbaar in de grond te kunnen steken. Voor onze terrasoverkappingen raden we een uitgraving aan van 50x50 cm met een diepte van ongeveer 35 cm. Zo'n grote uitgraving is niet altijd nodig, maar dit zorgt voor voldoende manoeuvreerruimte om de basis uit te lijnen in verhouding tot de afstanden van de steunpaal tot de muur en tussen de respectieve steunpalen. Losse grond moet worden verdicht en geëgaliseerd met geschikte middelen om latere verzakking van de grond te voorkomen.

TIP: In regio's met zachte, zanderige bodems kan een extra stoeptegel van 40x40 cm of 50x50 cm het draagvlak van de basis vergroten en zo de belasting van de terrasoverkapping optimaal verdelen. Dit voorkomt dat de betonnen basis na verloop van tijd wegzakt in de zachte ondergrond. In dit geval moet de diepte van de uitgraving met ongeveer 10 cm worden vergroot.

Houd er bij het plaatsen van de betonnen sokkel rekening mee dat deze een geïntegreerd drainagesysteem heeft. Na de installatie wordt er een afvoerbuis op aangesloten, waarvoor verdere grondwerken nodig zijn. Het is belangrijk dat het afvloeiende regenwater wordt afgevoerd met een buis op voldoende afstand van de betonnen sokkel. Dit voorkomt dat de betonnen fundering na verloop van tijd wordt ondermijnd. Als het water wordt opgevangen in een reservoir en bijvoorbeeld wordt gebruikt voor tuinirrigatie, moet de sleuf voor de buis worden uitgegraven tot aan de aansluiting op het opvangreservoir. Deze aansluiting moet ook lager zijn dan de afvoer van de betonnen sokkel om een helling te verkrijgen. Anders kan het regen- of smeltwater niet weglopen.

De positie van de betonnen voetstukken en de bijbehorende uitgravingen variëren afhankelijk van de grootte van de terrasoverkapping. De exacte positie van de palen vindt u in de gedetailleerde, geïllustreerde instructies voor de bijbehorende overkapping. Om de palen te installeren, worden ze ingekort tot de gewenste doorrijhoogte voordat de bevestigingsvoet op de paal wordt geschroefd. Om de installatie van onze terrasoverkappingen zo eenvoudig mogelijk te maken, zijn de gaten voor de bevestiging van de voetplaat van de steunpalen al op de juiste plaatsen geboord. Maar het wordt nog eenvoudiger, want in plaats van eenvoudige boorgaten zijn op de overeenkomstige plaatsen draadbussen met M8 binnendraad aangebracht. De bijpassende M8x30 schroeven worden ook meegeleverd, waardoor het kinderspel wordt om de steunpalen te bevestigen. De afstand tussen de bevestigingen is 130 mm in beide richtingen.

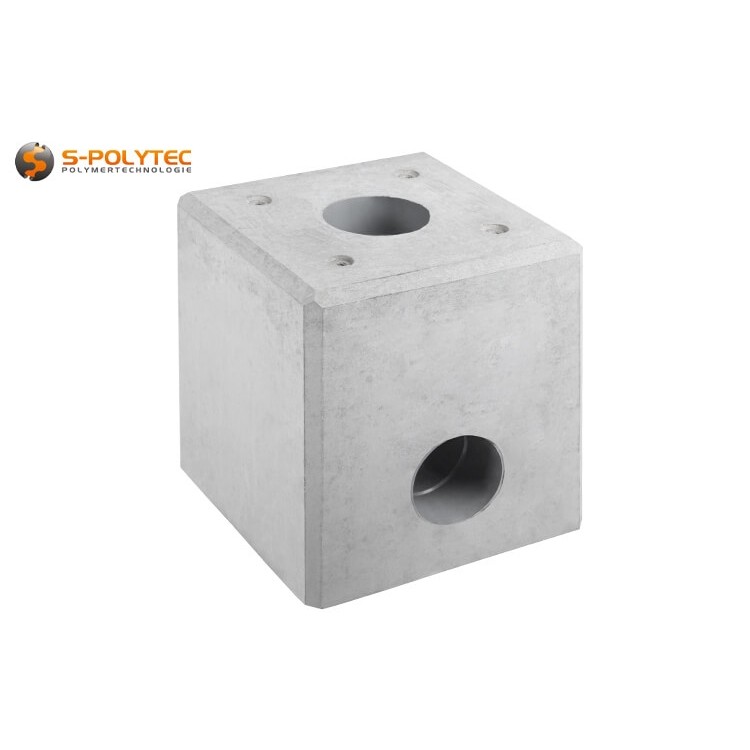

De sokkel is voorzien van een geïntegreerd afvoersysteem dat bestaat uit een PVC-buis die in het beton is gegoten. Deze is gecentreerd aan de bovenkant en loopt in een bocht van 90° naar een van de vier zijkanten om er de afvoerbuis op aan te sluiten. De geïntegreerde afvoer heeft een diameter van 60 mm. Bij het gebruik van regenpijpen of het aansluiten van een buis op de afvoer kan een verloopstuk worden gebruikt zodat standaard HT-buizen kunnen worden gebruikt voor de afvoer. De buizen en verloopstukken worden echter altijd meegeleverd met onze terrasoverkappingen, zodat er geen extra adapters nodig zijn.

OPMERKING: Het wordt aanbevolen om de basis pas in te graven bij het uitgraven nadat de terrasoverkapping volledig is geïnstalleerd en de steunpalen definitief zijn uitgelijnd met behulp van een waterpas, zodat hij volledig in de grond verdwijnt.

Voordelen van de betonnen sokkel

• Dankzij de geprefabriceerde fundering hoeft u niet meer te wachten tot een gegoten fundering is uitgehard
• De afmetingen en het gewicht van de betonnen basis zijn perfect afgestemd op onze terrasoverkappingen
• De geïntegreerde afvoer zorgt voor een volledig onzichtbare drainage in de grond
• Dankzij de geïntegreerde afvoer hoeft er geen gat voor de afvoer in de steunpaal te worden geboord
• De sokkel kan ook worden gebruikt als fundering voor vele andere toepassingen

De prefab fundering hoeft niet uitsluitend gebruikt te worden voor het plaatsen van onze eigen terrasoverkappingen, maar is ook geschikt voor een groot aantal andere toepassingen. Naast het bevestigen van de dragers van terrasoverkappingen en veranda's van andere merken en fabrikanten, dient de betonnen voet ook als fundering voor het veilig plaatsen van speeltoestellen en klimrekken. Of de geïntegreerde drainage zinvol is, hangt af van de specifieke toepassing. Opgemerkt moet worden dat de geïntegreerde draadbussen niet altijd op de exacte positie zitten, maar dit is geen belemmering, omdat de basis uiteindelijk 45° in de grond kan worden gedraaid om gaten te boren op de gewenste locaties.

Technische gegevens van de betonnen fundering

• Materiaal: Beton
• Oppervlak: Glad
• Kleur: Betongrijs
• Hoogte: 28cm
• Onderrand (BxD): 25cmx25cm
• Bovenrand (BxD): 23cmx23cm
• Gaten boren: Ja (met draadbus)
• Afstand tussen boorgaten: 130mm
• Ø Gaten boren: M8 binnendraad
• Schroeven: M8x30 (4x inbegrepen)
• Afvoer: Ja (uitlaat aan één kant)
• Ø Afvoer: 60mm
• Totaal gewicht: ca. 30kg
