Betonvoet zonder drainage

Betonnen fundering voor steunpalen zonder drainage

Inclusief draadbussen ✓ Stevig beton ✓ Ideaal voor onze terrasoverkappingen ✓

Onze betonnen basis voor een vereenvoudigde installatie van onze terrasoverkappingen is de beste optie voor een vertragingsvrije en veilige installatie. De afmetingen en het gewicht van de solide betonsokkel zijn perfect afgestemd op de belasting van de steunpalen door een terrasoverkapping en zorgen voor voldoende draagvermogen en stabiliteit, zelfs bij sneeuwval. De geïntegreerde M8 draadbussen, die in het beton gegoten zijn, passen precies bij de positie en grootte van de bevestigingspunten van de voetplaten van de steunpalen van onze terrasoverkappingen met polycarbonaat of gehard veiligheidsglas dakbedekking en zorgen dankzij de meegeleverde schroeven en ringen voor een soepele bevestiging.

In tegenstelling tot de betonnen voet met geïntegreerde afvoer, heeft de eenvoudige betonnen voet geen ingegoten PVC-buis voor afvoer. Daarom is de eenvoudige sokkel geschikt voor alle palen waarin geen afvoerbuis voor de afwatering moet worden geïnstalleerd of niet mogelijk is vanwege het ontwerp. Als alternatief kan de afvoer in de paal worden gezaagd met een gatenzaag. Voor onze luifels is een gatdiameter van 60 mm vereist.

OPMERKING: Door de stevige constructie heeft de betonnen voet een hoog eigen gewicht voor optimale stabiliteit van de steunpalen. Met ongeveer 30 kg is dit echter boven het maximumgewicht voor pakketverzending, daarom kunnen onze prefab funderingen alleen door een expediteur worden geleverd.

Eigenschappen van de geprefabriceerde betonnen basis voor terrasoverkappingen

Onze betonnen sokkels als geprefabriceerde funderingen voor onze terrasoverkappingen worden uit massief beton in een mal gegoten en zijn qua grootte, gewicht en draagvermogen optimaal afgestemd op onze terrasoverkappingen en garanderen een veilige ondergrond, zelfs bij extra belasting door sneeuw. Een belangrijk aspect ten gunste van onze kant-en-klare betonnen sokkels is de aanzienlijke tijdsbesparing, want in tegenstelling tot een zelfgestorte fundering kunnen de steunpalen onmiddellijk na het plaatsen van de sokkels worden geïnstalleerd, omdat ze onmiddellijk kunnen worden belast. Als een zelfgestorte betonnen fundering te vroeg wordt belast, kan deze bezwijken onder het zware gewicht en breken. Hetzelfde geldt voor betonmengsels waarbij de mengverhouding niet correct is aangehouden of de componenten niet voldoende zijn gemengd, waardoor het beton onder belasting kan barsten, afbrokkelen of zelfs breken. Deze risico's kunnen worden tegengegaan met een kant-en-klare betonbasis.

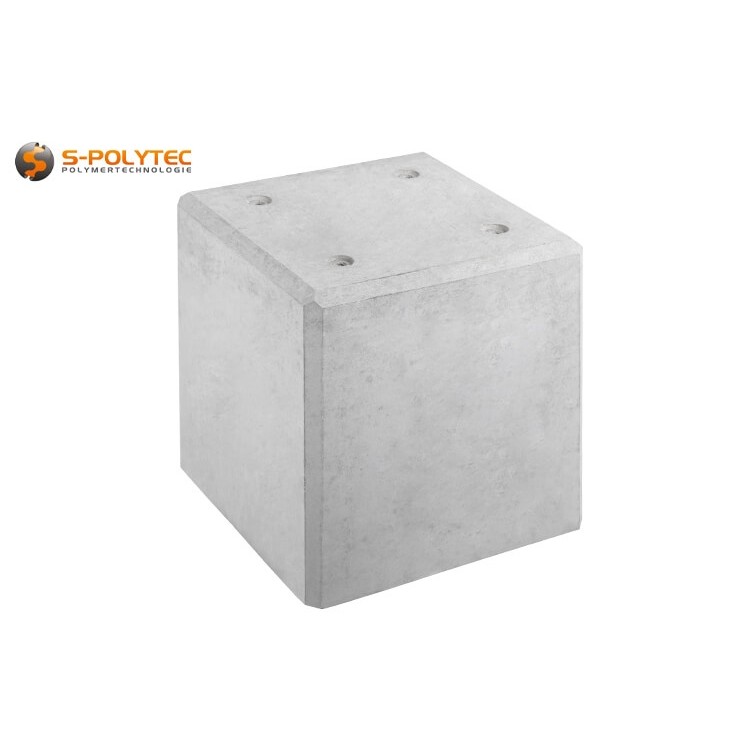

De afmetingen van de betonnen voet zijn ongeveer 25cm voor de lengte en breedte en 28cm voor de hoogte. De bovenkant is echter iets kleiner, namelijk 23cm x 23cm. Dit betekent dat het massieve betonblok ongeveer 30kg weegt, wat resulteert in een zeer goede stabiliteit en stabiliteit tegen kantelen, zelfs op het moment van montage en plaatsing van de steunpalen, wanneer de basis nog niet is ingegraven. Het grondvlak van 25 cmx25 cm is hoog genoeg om te voorkomen dat het in de grond zakt, zelfs onder belasting, en zorgt voor een goede verdeling van de belasting en verdichting van de onderliggende grond. Als de grond te zacht of onstabiel is door zijn natuurlijke eigenschappen, is het aan te raden om een extra stoeptegel te gebruiken om het draagvlak te vergroten.

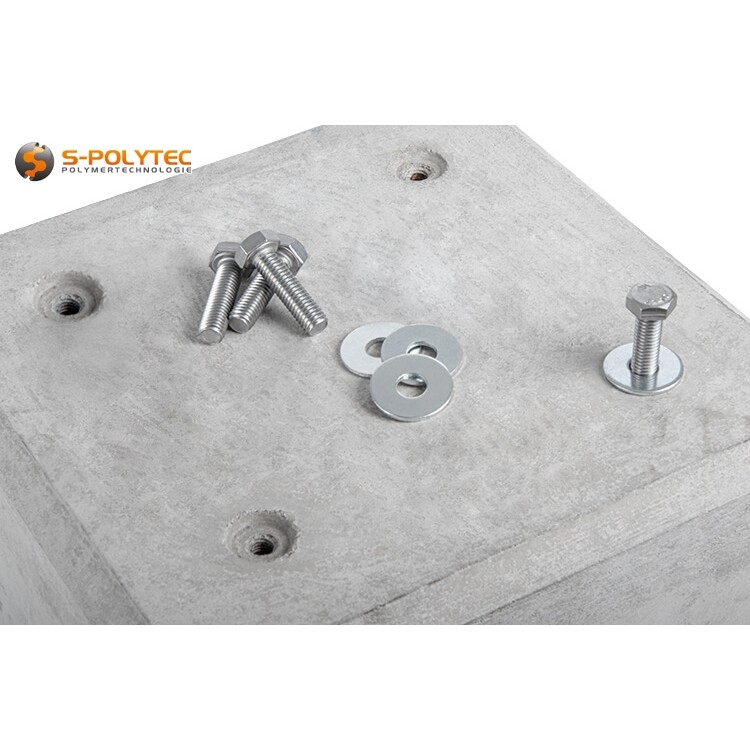

Om de montage van de terrasoverkapping aanzienlijk te vereenvoudigen, worden aan de bovenzijde vier draadbussen met M8 binnendraad en een draaddiepte van ca. 30 mm in het beton gestort. De positie met een gatafstand van 130 mm aan elke kant is speciaal afgestemd op de voetplaten van onze terrasoverkappingen. De bijpassende schroeven met schroefdraad en onderlegringen voor het vastschroeven van de voetplaat op de betonnen voet worden meegeleverd.

Omgaan met de solide betonnen basis

Met een geprefabriceerde betonnen basis hoef je niet te wachten tot een gestorte betonnen fundering is uitgehard. Dit bespaart tijd en de installatie van de steunpalen voor de terrasoverkapping kan onmiddellijk beginnen. In de meeste gevallen is het wenselijk dat de basis volledig in de grond wordt ingebed om een doorlopende vloerbedekking voor het terras te garanderen. Hiervoor is een gat nodig van ongeveer 50 cm breed en lang en ongeveer 35 cm diep. Houd ook rekening met de dikte van eventuele bestaande bestrating. De ruime uitgraving is nodig om voldoende ruimte te garanderen voor de uiteindelijke uitlijning van de respectieve steunpalen met behulp van een waterpas. Voordat de basis in het gegraven gat wordt geplaatst, moet de losgemaakte grond worden verdicht en geëgaliseerd met geschikt gereedschap. Anders bestaat het risico dat de sokkel na verloop van tijd wegzakt of overhelt.

TIP: Een stoeptegel van 40x40 cm of 50x50 cm kan het draagvlak van de betonnen fundering vergroten. Dit is vooral aan te raden als de grond niet voldoende kan worden verdicht of als door de bodemgesteldheid niet voldoende sterkte kan worden gegarandeerd. Het gebruik van een stoeptegel is vooral aan te raden in zanderige, losse grond om te voorkomen dat de basis wegzakt. De diepte van de uitgraving moet worden aangepast aan de dikte van de plaat, zodat de sokkel volledig kan worden ingegraven.

De grootte van de terrasoverkapping en het type dakbedekking bepalen het aantal en de positie van de steunpalen. De afstanden tussen de afzonderlijke palen en de precieze afstand tot de muur waarop ze moeten worden gemonteerd, zijn te vinden in de montagehandleiding. Deze zijn beschikbaar om te downloaden in verschillende talen voor de respectieve luifels en bevatten gedetailleerde, geïllustreerde informatie over de installatie en plaatsing van de steunpalen en de bijbehorende grondwerken om de betonnen sokkels in de grond te verankeren. De bovenkant van de sokkels is heel gemakkelijk te herkennen, want hij heeft vier draadbussen die de installatie van de steunpalen voor onze terrasoverkappingen aanzienlijk vereenvoudigen. Dankzij de M8x30mm binnendraad en de meegeleverde schroeven kan de voetplaat, die op de aluminium profielpaal wordt geschroefd, heel eenvoudig en snel in elkaar worden geschroefd. We raden echter aan om de schroeven pas vast te draaien wanneer de definitieve sterkte is bereikt, omdat de laatste stap in de montage van de terrasoverkapping bestaat uit het definitief uitlijnen van de palen met behulp van een waterpas.

OPMERKING: Het is zeker aan te raden om de sokkel niet meteen na het plaatsen van de steunpalen met aarde te bedekken, want de laatste stap bij het plaatsen van onze terrasoverkappingen is het definitief uitlijnen van alle palen met behulp van een waterpas. Deze stap is echter niet meer zonder problemen mogelijk zodra de betonnen sokkel en de schroefverbindingen van de voetplaat zijn ingegraven.

Voordelen van de betonnen sokkel

• Dankzij de betonnen basis kan de terrasoverkapping worden geïnstalleerd zonder uithardingstijden voor de fundering
• Het draagvermogen van de betonnen basis is geoptimaliseerd voor onze terrasoverkapping
• De basis is geschikt voor alle steunpalen waarvoor geen afvoer is voorzien
• De geïntegreerde draadbussen maken eenvoudige installatie van de paalvoetplaat mogelijk
• Het gebruik van de sokkel is niet beperkt tot de installatie van onze luifels

De betonnen basis voor onze luifels hoeft niet uitsluitend gebruikt te worden voor het installeren van onze eigen terrasoverkappingen. Mogelijke toepassingen zijn het verzwaren en stutten van grote tenten en paviljoenen of vrijstaande reclameborden en banners. De basis kan ook worden gebruikt voor terrasoverkappingen, carports en pergola's van andere merken en fabrikanten. Het is belangrijk om te controleren of de posities van de draadbussen overeenkomen. Zelfs als dit niet het geval is, is dit geen belemmering, omdat gaten voor slagankers of plugbevestigingen in het beton kunnen worden gemaakt met een geschikte hamerboor.

Technische gegevens van de betonnen fundering

• Materiaal: Beton
• Oppervlak: Glad
• Kleur: Betongrijs
• Hoogte: 28cm
• Onderrand (B x D): 25cmx25cm
• Bovenrand (B x D): 23cmx23cm
• Gaten boren: Ja (met draadbus)
• Afstand tussen boorgaten: 130mm
• Ø Gaten boren: M8 binnendraad
• Schroeven: M8x30 (4x inbegrepen)
• Afvoer: Nee
• Totaal gewicht: ca. 30kg
