Kunststof omsteekdop voor bouwprofielen in zwart

Omsteekdop voor bouwprofielen gemaakt van ABS in zwart

Optimaal vasthouden ✓ Voor I-type systeemprofielen ✓ Verschillende maten ✓

Onze zwarte omsteekdoppen van slagvast ABS-kunststof zijn verkrijgbaar in de maten 20x20mm, 30x30mm en 40x40mm en passen perfect op onze bouwprofielen in het bijbehorende ontwerp. Ze bedekken de snijranden van de constructieprofielen naadloos en egaliseren ermee. Dit kan een voordeel zijn voor meubelconstructies. De afdekkappen voorkomen krassen en vlekken op kwetsbare vloerbedekkingen. Maar niet alleen vloeren worden beschermd door de omsteekdoppen. Ze verminderen ook het risico op letsel, omdat de vaak scherpgerande profielsnede volledig wordt afgedekt door de kap. Bovendien zorgen omsteekdoppen altijd voor een aanzienlijk hoogwaardiger uiterlijk van de constructie, aangezien de zaagkanten meestal ruw zijn door het zagen en blank aluminium, wat gepaard gaat met een andere glansgraad in vergelijking met de profieloppervlakken.

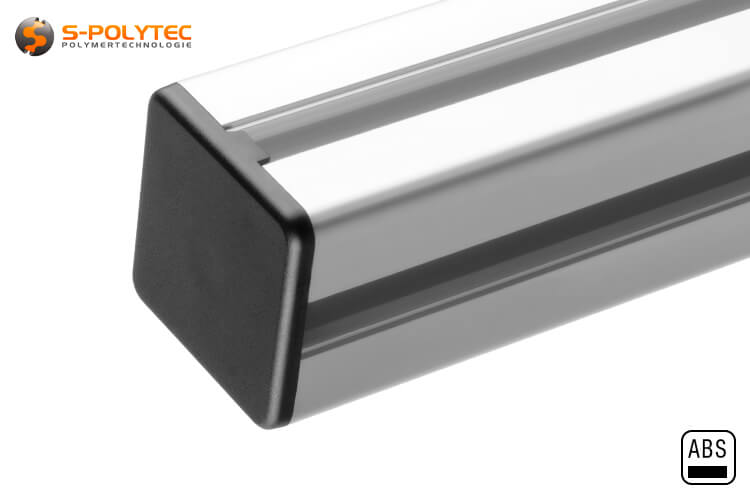

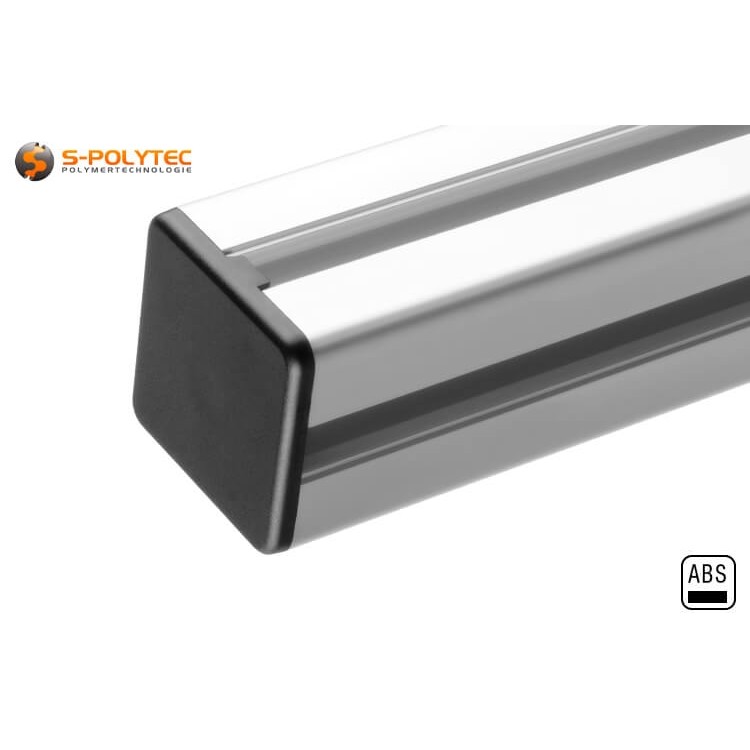

De kunststof omsteekdoppen kunnen eenvoudig aan de profielen worden bevestigd, omdat de centrale bevestigingspen perfect is afgestemd op het doorvoergat van het profiel. De hoge mate van nauwkeurigheid van de passing maakt indruk met een betrouwbare houvast. De pasvorm heeft ook een positief effect op de hoogwaardige totaalindruk van een constructie door de naadloze overgang van profiel naar omsteekdop. Bovendien kunnen de omsteekdoppen ook gecombineerd worden met de meeste I-type systeemprofielen, op voorwaarde dat de profielbreedte en de diameter van het doorvoergat overeenkomen. De groefbreedte en de hoekradius van het profiel moeten om visuele redenen ook overeenkomen.

NOTITIE: Bij het gebruik van de omsteekdoppen moet worden opgemerkt dat een stevige grip alleen kan worden gegarandeerd als de constructieprofielen in een rechte hoek worden gezaagd. Dit zorgt ervoor dat de omsteekdop in het doorvoergat van het profiel kan worden gestoken en de volledige profieldoorsnede wordt afgedekt. Eventuele bramen van het zagen kunnen ook de vlakke afwerking beïnvloeden, in dat geval moeten dez met een kleine vijl worden verwijderd.

Eigenschappen van de kunststof profielafdekkingen in zwart

De zwarte omsteekdoppen voor onze montageprofielen zijn gemaakt van ABS-kunststof van hoge kwaliteit. Zoals typisch is voor ABS, zijn de omsteekdoppen voor montageprofielen uiterst slag- en breukvast. Deze eigenschappen maken ze bijzonder geschikt voor de installatiebouw voor constructies met hoge mechanische belastingen. Om de kunststof omsteekdoppen in verschillende ruimtes en voor de juiste profielen te kunnen gebruiken, zijn ze verkrijgbaar in de maten 20x20mm, 30x30mm en 40x40mm. De hoekradius van de omsteekdoppen komt overeen met die van onze bouwprofielen en is, afhankelijk van het ontwerp, 1,5mm, 2,5mm of 4,5mm. Dit zorgt ervoor dat ze gelijkmatig aansluiten op het profiel. De hoogte van de omsteekdoppen is ongeveer 3,7mm. Hiermee moet rekening worden gehouden bij precies passende constructies, waarvoor strikte buitenmaten gelden.

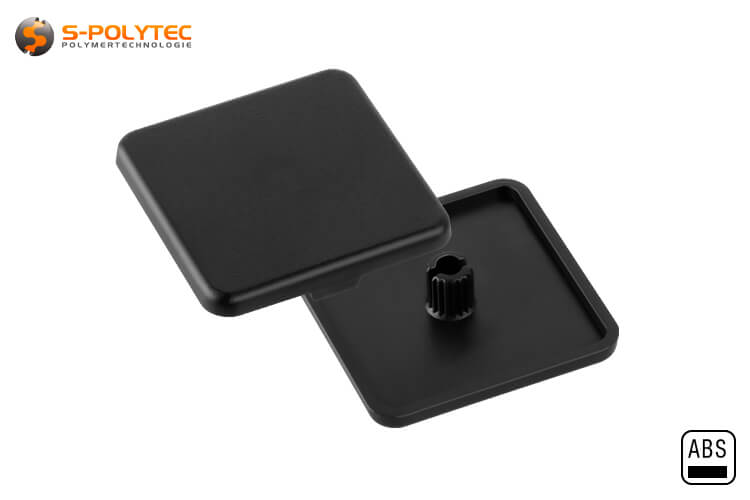

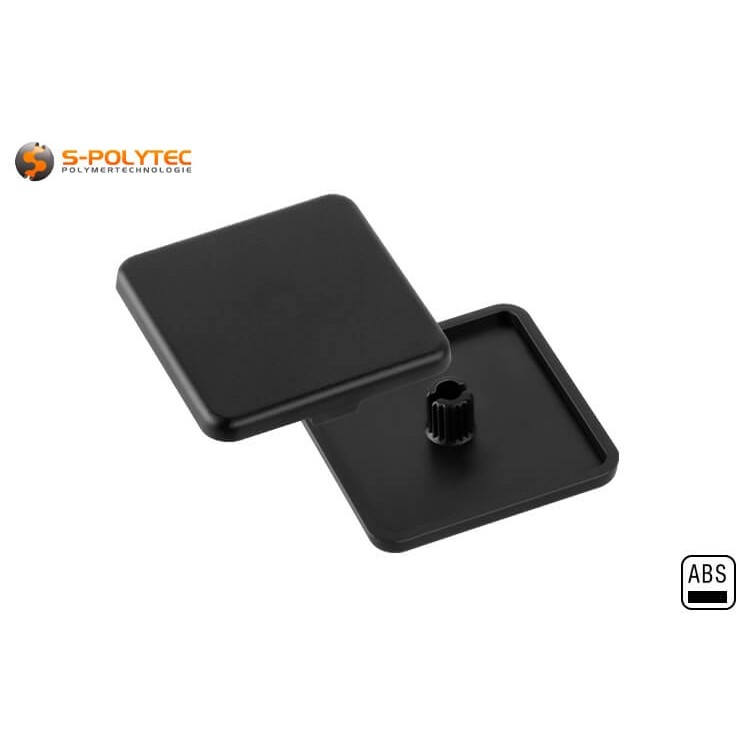

De omsteekdoppen hebben een centraal geplaatste klemdoorn aan de binnenkant, die in het doorvoergat van het profiel wordt gedrukt. Deze doorn, met een diameter van 5,3mm (of 7,3mm), is perfect aangepast aan het doorvoergat in de constructieprofielen, dat een diameter heeft van 5,1mm (of 6,8mm), waardoor de kap gemakkelijk gemonteerd kan worden en stevig vastzit. Bovendien hebben de omsteekdoppen aan één kant een klein onopvallend randje dat voorkomt dat de dop verdraait wanneer deze in de groef wordt geplaatst.

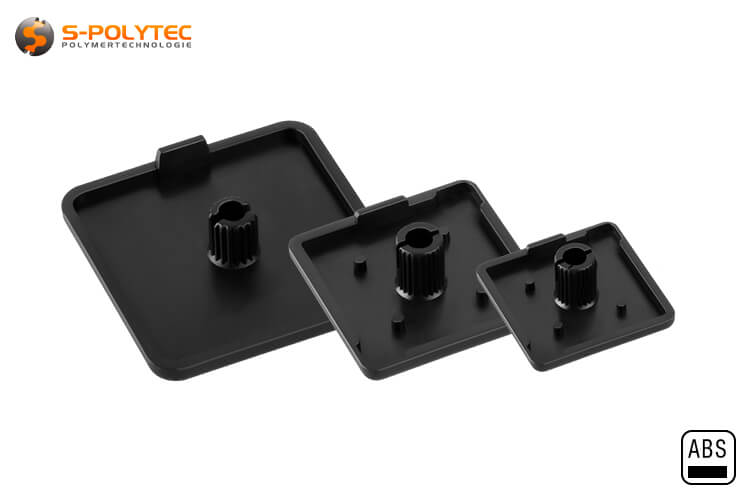

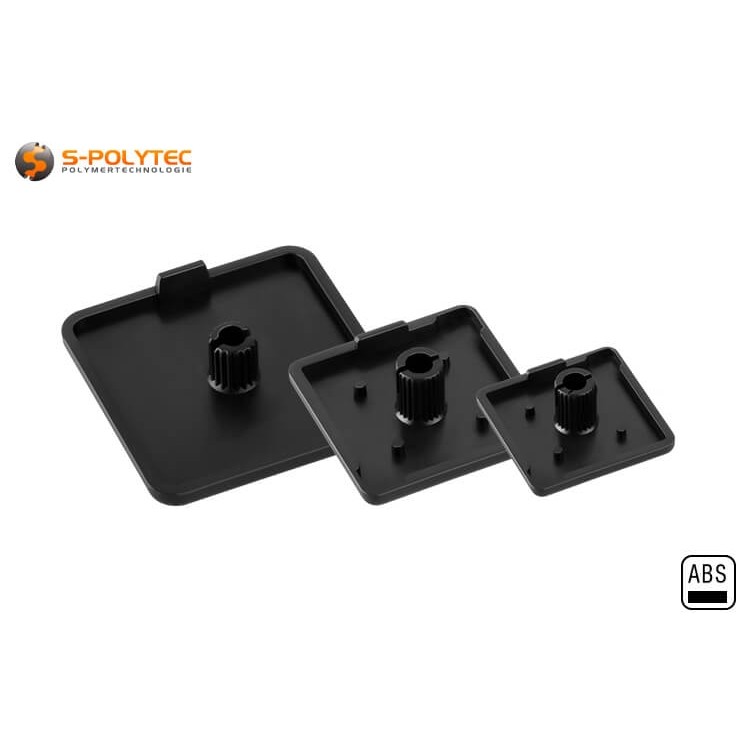

Afmetingen van zwarte omsteekdoppen van ABS-kunststof

• 20mm kunststof omsteekdop:Breedte: 20mmx20mm, hoogte: ca. 3,7mm, hoekradius: 1,5mm, Ø doorn: ca. 5,3mm, voor bouwprofiel 20x20, groef 6 I-type
• 30mm kunststof omsteekdop:Breedte: 30mmx30mm, hoogte: ca. 3,7mm, hoekradius: 2,5mm, Ø doorn: ca. 7,0mm, voor bouwprofiel 30x30, groef 8 I-type
• 40mm kunststof omsteekdop:Breedte: 40mmx40mm, hoogte: ca. 3,7mm, hoekradius: 4,5mm, Ø doorn: ca. 7,0mm, voor bouwprofiel 40x40, groef 8 I-type

Toepassing en installatie van de zwarte kunststof omsteekdoppen

De omsteekdoppen kunnen zeer snel en eenvoudig aan de profielen worden bevestigd. Om dit te doen, worden de omsteekdoppen in het doorvoergat van het bouwprofiel gestoken met behulp van de pen die zich in het midden bevindt. Om dit gemakkelijker te maken, zitten er twee inkepingen in de pen, die tijdens het insteken lichtjes samengedrukt worden en zorgen voor een stevige, stevige grip in het doorvoergat. Kleine groeven in de pin maken het insteken iets gemakkelijker en dienen ook als bescherming tegen verdraaien bij het plaatsen van de dop. Een klein, onopvallend randje aan een van de buitenzijden dient ook als bescherming tegen verdraaien na het insteken. Deze is precies afgestemd op de breedte van de groef, zodat een precieze plaatsing in de groef gegarandeerd is en verdraaien van de eindkap uitgesloten is. Houd er rekening mee dat een precieze passing met het profiel alleen gegarandeerd is als het profiel precies in een rechte hoek wordt gezaagd. We raden daarom aan een afkortzaag te gebruiken of de profielen op de millimeter nauwkeurig te laten zagen met behulp van onze online configurator.

NOTITIE: Als je niet de fysieke kracht hebt om de plastic afdekking er helemaal op te duwen, kan een lichte, voorzichtige tik met een kunststof hamer helpen om een vlakke verbinding met het constructieprofiel te krijgen.

De zwarte omsteekdoppen zijn bijzonder nuttig bij de productie van individueel meubilair en dienen bijvoorbeeld als afdekking voor de profieluiteinden met scherpe randen van tafelpoten in een bureauconstructie. Op deze manier wordt gevoelige vloerbedekking beschermd tegen krassen en vlekken. Voor zitmeubelen, waarvoor onze dikkere profielen in 30mm en 40mm breedte bijzonder geschikt zijn, kunnen de omsteekdoppen ook worden gebruikt om de vloer te beschermen. De eindkappen geven het zitmeubel echter ook een mooie, gesloten uitstraling. Bovendien zijn onopvallende omsteekdoppen voordelig in het werkgebied. Hier kunnen profieleinden op machineconstructies worden afgedekt om letsel door de snijranden te voorkomen. Dit verhoogt de werkveiligheid en verlaagt het ziekteverzuim onder werknemers.

Voorbeelden van het gebruik van onze omsteekdoppen voor bouwprofielen

• De omsteekdoppen beschermen gevoelige vloerbedekkingen tegen krassen en beschadigingen

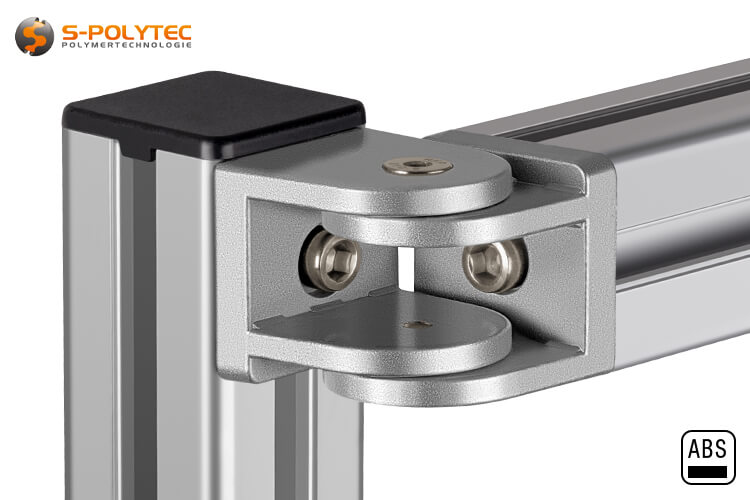

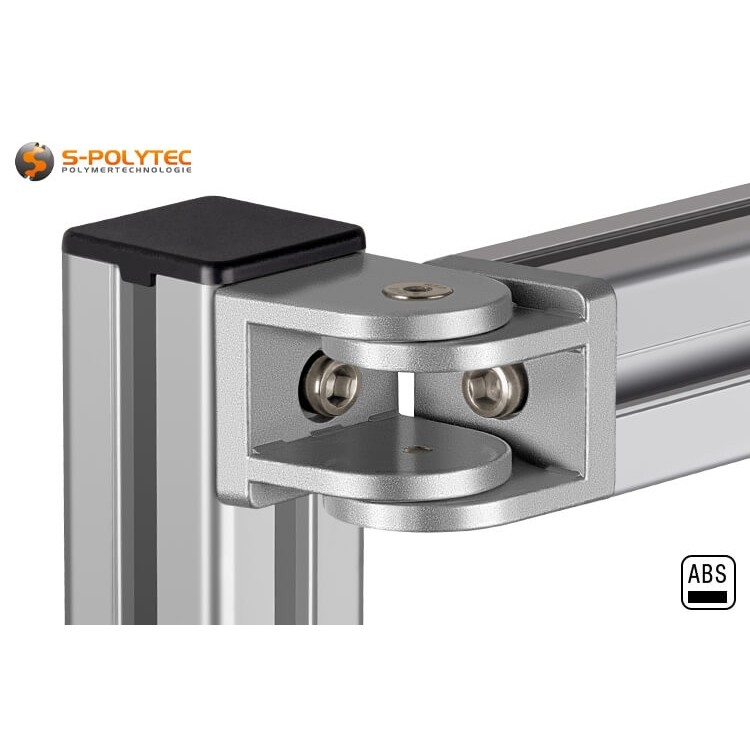

• Meubelconstructies en rekkensystemen krijgen een gesloten en hoogwaardiger uitstraling door de omsteekdoppen
• De kunststof doppen bedekken de snijranden van de profielen, waardoor het risico op letsel door stoten wordt verminderd
• In de machinebouw verhogen de omsteekdoppen de arbeidsveiligheid bij het werken aan en met de constructies
• In combinatie met de opalen groefafdekstrips wordt vuil- en stofophoping in de dop voorkomen

Technische gegevens van de zwarte kunststof omsteekdoppen

• Materiaal: Kunststof (ABS)
• Kleur: Zwart
• Profiel type: Systeem profiel I-type
• Vorm: Hoekig (hoeken afgerond)
• Breedte: 20mm, 30mm resp. 40mm
• Doorgaand gat: Ø 5,1mm resp. Ø 6,8mm
• Groefbreedte: Groef 6 of groef 8
• Gewicht: Verschilt
• Uv-bestendigheid: Voldoende
• Weersbestendigheid: Voldoende
