Cilinderkopschroef van koolstofstaal (vernikkeld)

Cilinderkopschroef van koolstofstaal met hoge sterkte

Vernikkeld staal ✓ Binnenzes kant aandrijving ✓ Veelzijdig ✓

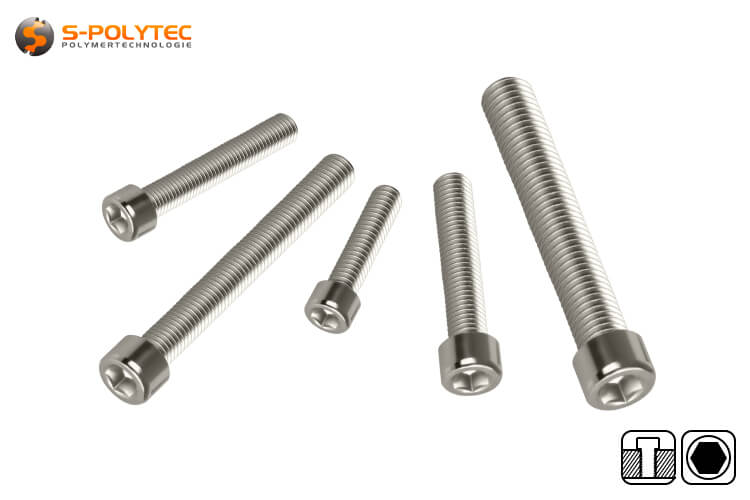

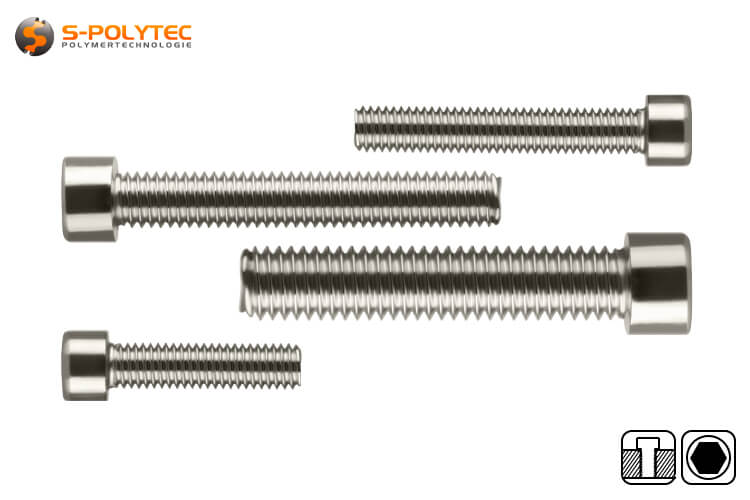

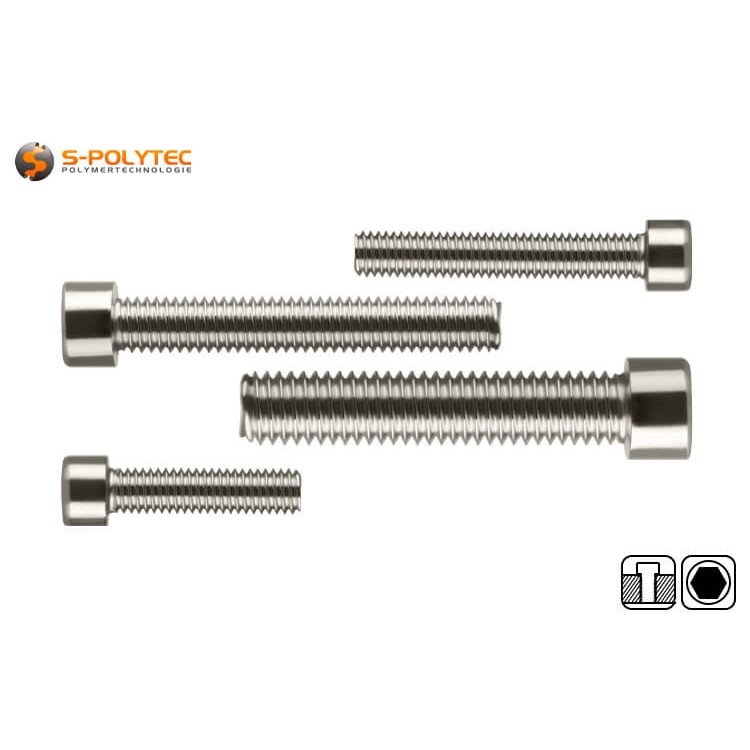

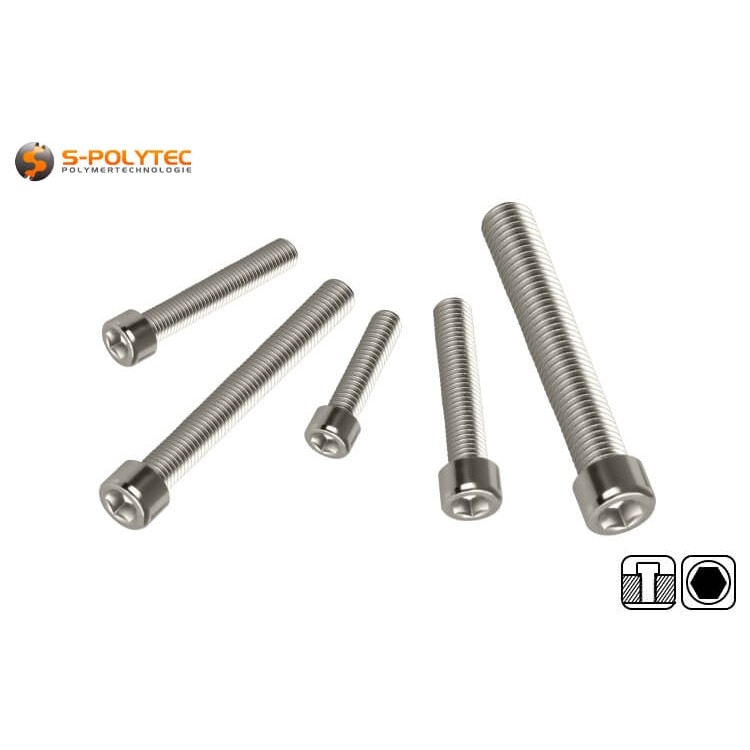

Onze vernikkelde stalen cilinderkopschroeven met metrische draad zijn verkrijgbaar in een reeks uitvoeringen met verschillende draaddiameters en draadlengtes tegen aantrekkelijke staffelprijzen. Ons assortiment omvat schroeven met M5, M6 of M8 schroefdraad. De lengte varieert afhankelijk van de diameter en gaat van 20mm tot 80mm. De cilindrische schroefkop, die typisch is voor deze schroeven, heeft een binnenzes kant aandrijving waardoor het gemakkelijk is om met de schroeven te werken. Met deze moderne aandrijving kunnen zeer hoge aandraaimomenten van de schroefverbinding met weinig inspanning worden bereikt.

Onze cilinderkopschroeven zijn gemaakt van robuust koolstofstaal, waardoor ze een hoge trek- en afschuifsterkte hebben. Dit maakt de schroeven ideaal voor toepassingen waar veerkrachtige schroefverbindingen met een hoge sterkte vereist zijn. Dankzij de nikkelcoating, die bijdraagt aan een betere corrosiebestendigheid, kunnen de schroefdraadschroeven ook buiten en in vochtige omgevingen worden gebruikt.

NOTITIE: De informatie over de grootte van de schroef verwijst naar de schroefdraadgrootte. De totale lengte van de schroef is de lengte van de schroefdraad plus de hoogte van de schroefkop. Voor een M5x20mm cilinderschroef moet er dus 4,5mm bijgeteld worden voor de kop, wat betekent dat de schroef in totaal 24,5mm lang is.

Eigenschappen van onze vernikkelde cilinderkopschroeven

Onze cilinderkopschroeven van vernikkeld koolstofstaal combineren een uitstekende kwaliteit met een gunstige prijs. Dit zijn schroefdraadschroeven met een metrische fijne schroefdraad en een cilindrische kop met een binnen zeskant. In vergelijking met gleuf- of kruiskopschroeven maakt deze aandrijving hogere aanhaalmomenten mogelijk zonder het risico op beschadiging van de aandrijving bij het indraaien van de schroef. De koolstofstaallegering die voor de fabricage wordt gebruikt, wordt gekenmerkt door een zeer goede sterkte, zodat bevestigingen met hoge sterkte mogelijk zijn. De nikkelcoating biedt extra bescherming tegen roest en corrosie, waardoor de levensduur van de schroeven in vochtige omgevingen en bij toepassingen die blootstaan aan weersinvloeden aanzienlijk wordt verlengd.

De ronde, cilindervormige kop geeft de schroeven niet alleen hun naam, maar ziet er ook bijzonder aantrekkelijk uit. Onze cilinderkopschroeven hebben een inbusaandrijving, die bij de meesten ook bekend is onder de merknaam Inbus^®. Het vlakke oppervlak van de schroefkop verdeelt de belasting over het hele oppervlak. In combinatie met de stevigere constructie van een schroef met schroefdraad zijn aanzienlijk hogere aanhaalmomenten en trekbelastingen mogelijk dan met een schroef met grove draad met een vergelijkbare schroefdraaddiameter.

De vernikkelde cilinderkopschroeven van koolstofstaal zijn ideaal voor onze constructieprofielen, omdat de nikkelcoating het risico op contactcorrosie aanzienlijk vermindert in vergelijking met een schroef van gelegeerd roestvrij staal. De cilinderkopschroeven met een diameter van 6mm en 8mm zijn geschikt voor het monteren van bijvoorbeeld profielverbinders met een verstelbare hoek, waarbij de schroeven in een schroefdraad in het doorgangsgat worden geschroefd. De meeste aluminium constructieprofielen hebben echter nog geen inwendige schroefdraad, maar deze kan eenvoudig met een standaardtap worden ingesneden. De kortere schroeven zijn daarentegen ideaal voor het bevestigen van handgrepen, hoekverbindingen of panelen. Hiervoor zijn T-Slotmoeren met bijpassende binnendraad nodig, die in de open gleuf van het aluminium profiel worden gestoken. In dergelijke gevallen wordt de maximale lengte van de schroef bepaald door de montagehoogte van het montagegat van het bevestigingsdeel en de diepte van de groef. Als de schroef te lang is, kan hij niet volledig worden ingedraaid. Als de schroefdraad te kort is, is het mogelijk dat de schroef de binnenschroefdraad van de gleufmoer niet meer bereikt.

Specifieke gegevens voor de cilinderschroeven

• M5 cilinderkopschroef: Ø schroefdraad: 5mm, Ø kop: 7.5mm, hoogte kop: 4.5mm, aandrijving: HEX 4
• M6 cilinderkopschroef: Ø schroefdraad: 6mm, Ø kop: 9.0mm, hoogte kop: 5.6mm, aandrijving: HEX 5
• M8 cilinderkopschroef: Ø thread: 8mm, Ø kop: 10.9mm, hoogte kop: 6.7mm, aandrijving: HEX 6

Montage en gebruik van cilinderkopschroeven

Onze cilinderkopschroeven met inwendige zeskantaandrijving worden eenvoudig in een schroefdraad van dezelfde grootte geschroefd met een inwendige zeskantsleutel of een inbussleutel en zijn ideaal voor verbindingen met een hoge sterkte, vooral wanneer metalen voorwerpen stevig met elkaar verbonden moeten worden met schroeven.

Om een cilinderkopschroef te gebruiken, is een geschikte tegenhanger met bijpassende binnendraad nodig. De meest voorkomende combinatie bestaat uit een schroef met schroefdraad en een eenvoudige zeskantmoer, optioneel met een flens of als dopmoer. Hieronder vallen ook inbrengbussen met binnendraad voor hout of kunststof, evenals spouwmuurankers met metrische binnendraad of metalen onderdelen waarbij de schroefdraad rechtstreeks in het metaal is gesneden.

NOTITIE: Het gebruik van sluitringen vergroot het lageroppervlak, waardoor de belasting beter verdeeld wordt bij hoge aanhaalmomenten. Dit maakt een nog veiligere en stabielere verbinding mogelijk. Bovendien voorkomt het grotere oppervlak dat de schroefkop in zachtere of gevoeligere oppervlakken wordt gedrukt.

De cilinderschroeven van vernikkeld staal zijn zeer geschikt voor constructies van onze aluminium constructieprofielen en worden hier bijvoorbeeld gebruikt voor het bevestigen van hoekverbindingen, handgrepen, scharnieren of profielverbindingen met een verstelbare hoek. De schroef met schroefdraad wordt rechtstreeks in het doorvoergat van het aluminium profiel geschroefd of gebruikt in combinatie met een geschikte gleufmoer binnen de gleuven van dit systeemprofiel.

Constructieprofielen zijn echter slechts een speciaal voorbeeld en vormen slechts een klein deel van het toepassingsgebied. Simpel gezegd worden cilinderkopschroeven altijd gebruikt als er een sterke en veilige verbinding nodig is. Hiertoe behoort onder andere de auto-industrie, die de schroeven gebruikt om motoronderdelen, carrosseriedelen of interieurpanelen vast te zetten. De schroeven worden ook heel vaak gebruikt in de fietsindustrie, en geen enkele fiets kan zonder schroefdraadschroeven met cilinderkoppen. Hier worden de schroeven gebruikt om versnellings- en remhendels, sturen en stuurpennen vast te zetten en om schijfremklauwen op vorken en frames te monteren. In de machinebouw worden de schroeven gebruikt voor allerlei soorten bevestigingen. Van kleine printplaatbevestigingen tot grote industriële installaties, cilinderkopschroeven worden hier vaak gebruikt. Elke wasmachine, elke inbouwoven, zelfs elk tv-toestel heeft cilinderkopschroeven. En elk huishouden heeft ook minstens één meubelstuk dat met cilinderkopschroeven in elkaar is gezet. Het bekendste voorbeeld hiervan zijn waarschijnlijk de kasten en planken van een zeer bekende Zweedse meubelwinkelketen .

Voorbeelden van toepassingen voor koolstofstalen cilinderkopbouten

• De hoge trek- en afschuifsterkte maakt dopschroeven bijzonder populair in de installatiebouw
• Cilinderkopschroeven worden gebruikt om fietsonderdelen zoals remklauwen of sturen stevig vast te zetten
• Cilinderkopschroeven zijn ideaal voor montage op aluminium constructieprofielen met schuifmoeren
• Cilinderkopschroeven worden gebruikt voor meubels, bijvoorbeeld die van een Zweedse meubelzaak
• De cilindrische kop ziet er aantrekkelijk uit, wat een voordeel is bij zichtbare toepassingen

Technische gegevens voor cilinderkopschroeven met schroefdraad

• Materiaal: Koolstofstaal (vernikkeld)
• Kleur: Zilver
• Hoofdvorm: Rond, cilindrisch
• Aandrijving: Binnenzeskant (HEX, Inbus®)
• Ø Schroefdraad: M5, M6 of M8
• Lengte schroefdraad 20mm - 60mm
• Ø Kop: 7.5mm tot 10.9mm
• Diepte van het hoofd: 4.5mm tot 6.7mm
• Gewicht: 4g tot 22g
• UV-bestedigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Goed
