Hoekverbinder voor bouwprofielen (binnen)

Hoekverbinder voor binnen- en buitenhoeken van bouwprofielen

Inclusief stelschroeven ✓ Interne montage ✓ 3 maten beschikbaar ✓

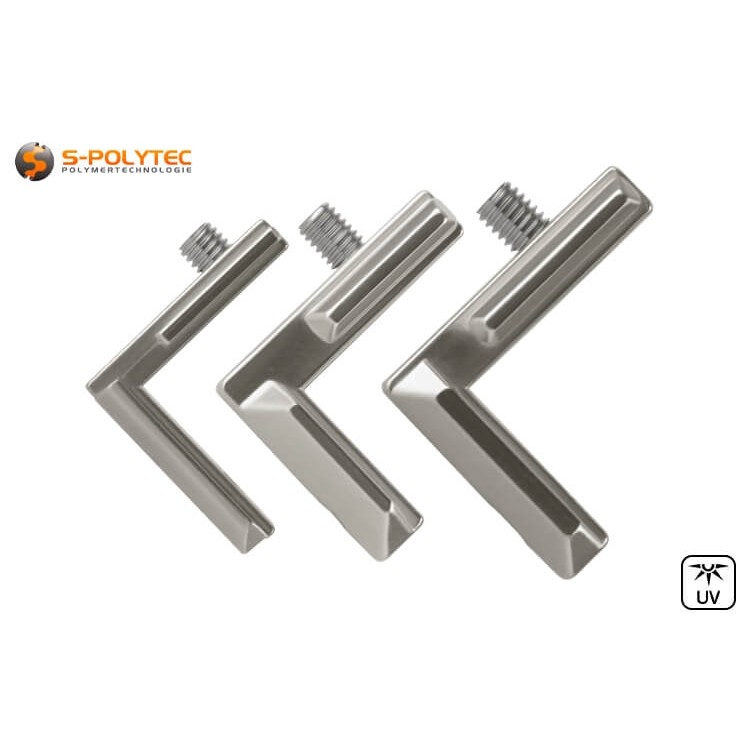

De hoekverbinders voor het verbinden van constructieprofielen in een rechte hoek zijn verkrijgbaar in drie versies die overeenkomen met de maten van onze constructieprofielen. Deze kunnen worden gebruikt voor zowel binnen- als buitenhoeken bij het verbinden van bouwprofielen en zijn daarom ideaal voor basisconstructies en frames of voor het versterken met dwarsprofielen in grotere constructies. De profielverbinders kunnen zelfs worden gebruikt met bestaande constructies en met systeemprofielen van andere fabrikanten. Het enige waar je op moet letten is het ontwerp van de groefbreedte en -diepte om ervoor te zorgen dat de hoekverbinder in de groef kan worden gestoken. De hoekverbinding is volledig intern door het montageproces in de profielgroef en de bevestiging met koploze schroefdraadbouten.

De solide vervaardigde hoekprofielverbinders dragen bij aan een veilige constructie die wordt gekenmerkt door een hoge weerstand tegen trekbelasting of mechanische bewegingen. De hoekverbindingen zijn gemaakt van vernikkeld zinkspuitgietwerk en zijn extreem hard en zeer corrosiebestendig. Zelfs in vochtige omgevingen is de kans op contactcorrosie met aluminium zeer klein, zelfs op de lange termijn. Het vernikkelde oppervlak draagt bij aan een blijvende weerstand tegen corrosie en zorgt ook voor een aantrekkelijker uiterlijk, ook al speelt dit slechts een ondergeschikte rol door de verborgen montage in het profiel.

Scope of delivery:

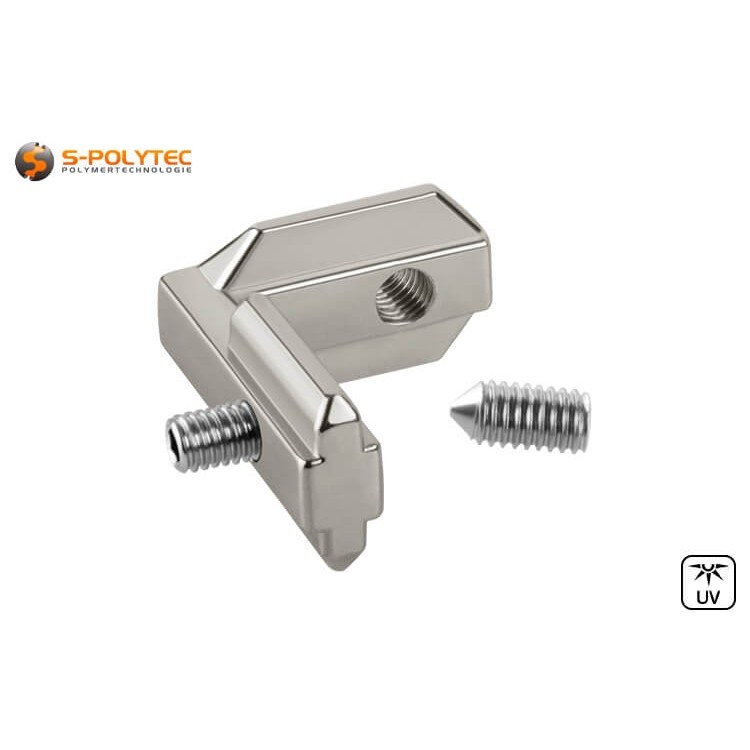

• 1 x binnenhoekconnector van gegoten zink (in geselecteerde maat)
• 2 x stelschroeven (M5 of M6)

NOTITIE: De interne hoekverbinders kunnen ook worden gebruikt om groefprofielen van andere fabrikanten te bevestigen. In dit geval moet echter aandacht worden besteed aan de groefbreedte en groefdiepte, zodat het verbindingsstuk gemakkelijk in de groef kan worden gestoken en vastgeschroefd.

Eigenschappen van de interne hoekverbindingen

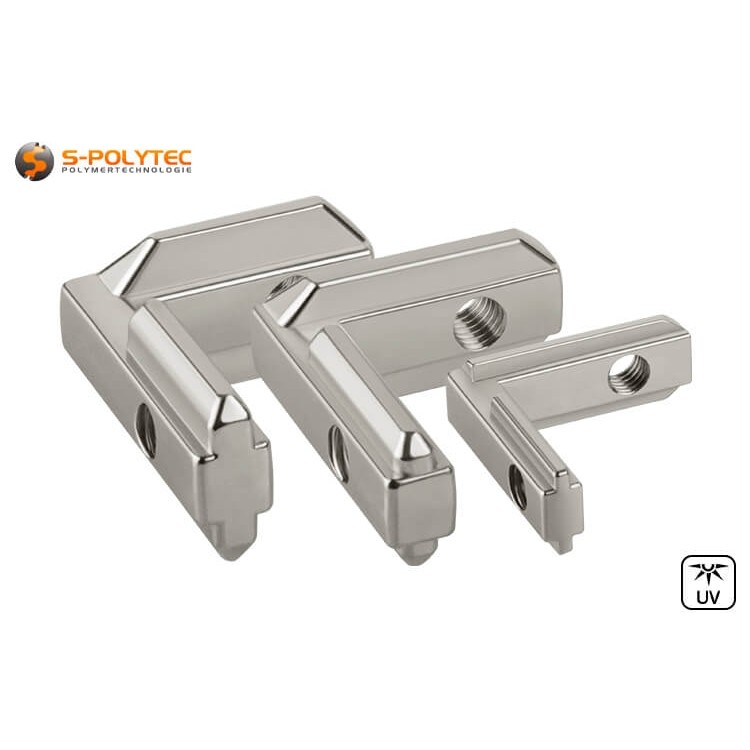

De hoekverbinders zijn geschikt voor hoekverbindingen van binnenhoeken en buitenhoeken onder een hoek van 90° voor bouwprofielen in een identiek profielontwerp. De drie verschillende maten die bij ons verkrijgbaar zijn, komen kwa groefbreedte en -diepte overeen met de constructieprofielen. Dit betekent dat de kleine verbinder met een groef van 6mm voor het aluminium profiel in groef 6 van 20x20mm, de middelgrote verbinder met een lagere verbindingsdikte voor het profiel in groef 8 van 30x30mm en de sterkere verbinder voor het bouwprofiel van 40mm kunnen worden gebruikt. De hoekverbinders kunnen ook worden gecombineerd met andere systeemprofielen. Er moet wel aandacht worden besteed aan de groefbreedte en -diepte, omdat deze waarden belangrijk zijn om de verbinder in de groef te kunnen plaatsen en met de bijbehorende schroeven te kunnen bevestigen. Voor hoge draagvermogens wordt een breed contactoppervlak gebruikt, dat de uittrekbelasting van de groef over een groot oppervlak verdeelt. Om een veilige profielverbinding te garanderen, zijn de profielen gemaakt van zinkspuitgietwerk, dat wordt gekenmerkt door een hoge materiaalhardheid voor optimale sterkte. De oppervlakken zijn vernikkeld. Dit zorgt voor een zeer goede corrosiebestendigheid en maakt gebruik in zowel binnen- als buitenruimten mogelijk, zonder dat weersinvloeden de duurzaamheid en het uiterlijk van de constructie beïnvloeden.

De interne hoekverbindingen worden vastgeschroefd met een stelschroef aan elke kant van de profielen. Deze worden meegeleverd zodat de montage meteen kan beginnen. Het speciale kenmerk van een rubberschroef is de schroefaandrijving zonder kop en met een doorlopend schroefdraadgedeelte. Deze bevestigingsoplossing maakt het mogelijk om de verbinding volledig in het profiel te integreren. Dit is niet alleen visueel voordelig, maar betekent ook dat de installatie van meubelpanelen of bekleding voor een fietsoverkapping in een buitengebied niet wordt belemmerd door uitstekende schroefkoppen. De lengte en schroefdraaddiameter van de schroeven variëren afhankelijk van de grootte van de hoekverbinding.

Specifieke afmetingen van de binnenhoekconnectoren

• Binnen- en buitenhoekconnector voor 20x20mm groef 6Afmetingen: ca. 25,9x24,7mm, Sleufdiepte: ca. 4,3mm, Sleufbreedte: 6mm, Ø Draad: M5, Gewicht: 10g (incl. stelschroeven)
• Binnen/buitenhoekconnector voor 30x30mm groef 8 Afmetingen: ca. 37,0x30,9mm, groefdiepte: ca. 7,3mm, groefbreedte: 8mm, schroefdraaddiameter: M6, gewicht: 32g (incl. stelschroeven))
• Binnen/buitenhoekverbinder voor 40x40mm groef 8Afmetingen: ca. 37,0 x 30,9mm, groefdiepte: ca. 8,3mm, groefbreedte: 8mm, schroefdraaddiameter: M6, gewicht: 38g (incl. stelschroeven)

Montage van bouwprofielen met hoekverbindingen

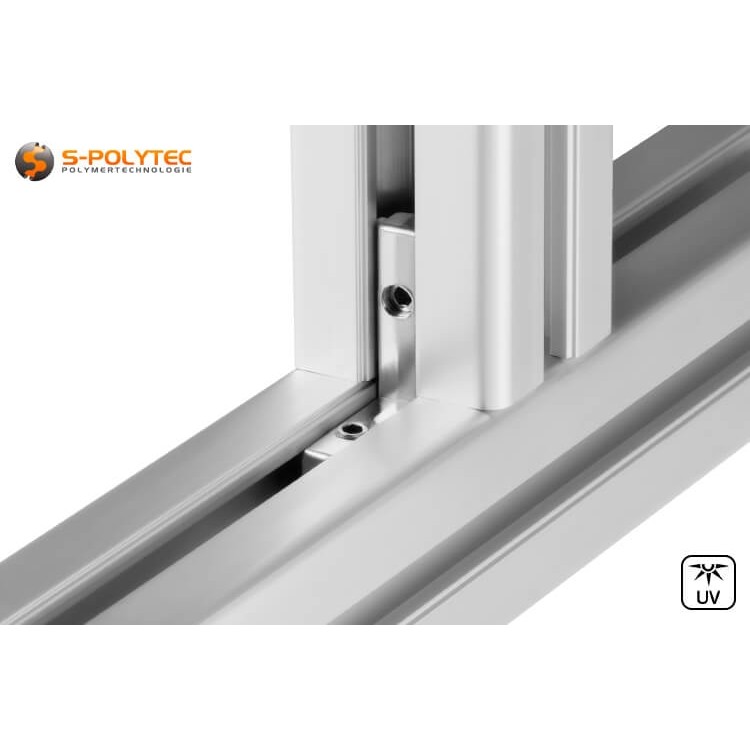

De hoekverbinders worden binnenin de sleufprofielen gebruikt. Dit betekent dat de uiteinden van de profielen vrij toegankelijk moeten zijn wanneer de interne verbindingsstukken worden geplaatst. We raden aan om de stelschroeven vooraf een stukje in de schroefdraad van de verbinder te draaien, omdat dit het aandraaien vergemakkelijkt. Steek vervolgens de connector met de kortere zijde in de gleuf van het profiel. Hierbij is het belangrijk om de positie te noteren waar het aftakprofiel moet worden bevestigd en om ervoor te zorgen dat de connector naar de gewenste positie in de groef kan worden geschoven zonder te worden gehinderd door andere onderdelen. Tot slot kan het tweede profiel met de doorsnede op de connector worden geplaatst en kan alles worden vastgeschroefd met een Inbus®-sleutel.

Afhankelijk van je persoonlijke voorkeur kan het uiterlijk van een zichtbare constructie een grote rol spelen. Daarom kies je voor een interne hoekverbinding die het uiterlijk niet beïnvloedt. Om ervoor te zorgen dat het profiel, dat met de snijkant aan het oppervlak van het tweede profiel wordt bevestigd vlak is, moet het precies in een rechte hoek worden gezaagd en moeten de randen worden afgebraamd. Hoewel de aluminium profielen gemakkelijk met de hand kunnen worden gezaagd met een ijzerzaag, raden we aan om een afkort- en verstekzaag te gebruiken voor het zagen. Je kunt de profielen ook gewoon op de millimeter nauwkeurig gezaagd bestellen met onze zaagconfigurator.

TIP: De verbindingsstukken zijn in de eerste plaats bedoeld voor het bevestigen van constructieprofielen in een rechte hoek. Toch kunnen ze zeker ook voor andere doeleinden worden gebruikt. Bijvoorbeeld om kabelspansystemen door het gat voor montage te spannen, om voorwerpen met draadschroeven in de schroefdraad van de hoekverbinder te bevestigen of om kabels voor verlichting met een kabelbinder vast te zetten.

De hoekverbinders zijn vooral bedoeld voor het maken van haakse profielverbindingen voor behuizingen, rekken of frames. Ze zorgen voor een veilige en stevige schroefverbinding. Bovendien kunnen de interne verbindingsstukken vrij gepositioneerd worden binnen de profielgroef. Dit betekent dat ze gebruikt kunnen worden om grotere constructies te verstevigen of om profielframes te versterken die zwaarder belast worden door gewicht of mechanische spanning. Het feit dat de verbindingsstukken op elk moment kunnen worden losgemaakt en verplaatst in de groef maakt modulaire en variabele rekkensystemen mogelijk. Die kunnen op elk moment worden aangepast aan veranderende omstandigheden. Het is echter niet nodig om een ander profiel op de verbindingsstukken te schroeven. De binnendraad van het uitstekende element kan ook worden gebruikt om draden of touwen te spannen. Een mogelijke toepassing is een bijna onzichtbare klimhulp bestaande uit een nylon touw voor het beklimmen van planten, zoals klimop of monstera. Als de structuren worden gebruikt in de meubelbouw, kunnen toevoerleidingen voor verlichting, LED-strips die in de groef worden gelegd of oplaadkabels voor smartphones ook met een kabelbinder aan de hoekverbinding worden bevestigd voor een veilige trekontlasting. In principe zijn de enige grenzen aan het gebruik en misbruik je eigen verbeelding en creativiteit bij het uitvoeren van doe-het-zelfprojecten.

Voorbeelden van het gebruik van onze interne & en externe hoekverbinders

• De hoekverbindingen kunnen worden gebruikt om rekkensystemen met variabele plankhoogtes te maken
• De interne montage maakt een onzichtbare hoekverbinding van de constructieprofielen mogelijk
• Voor hogere belastingen kunnen interne connectoren worden gecombineerd met montagebeugels
• Dankzij de verborgen installatie kan het zonder beperkingen worden bedekt met kunststof of houten panelen
• De filigrane hoekverbinders zijn ideaal voor het spannen van draden, touwen en koorden, bijvoorbeeld als klimhulpmiddel

Technische gegevens voor hoekverbinders voor bouwprofielen

• Materiaal: Zink spuitgietwerk (roestvrij)
• Kleur: Zilver
• Editie: 20x20 groef 6, 30x30 groef 8 of 40x40 groef 8
• Type montage: Binnen
• Totale lengte: Ca. 25,9mm of 37,0mm
• Totale hoogte: Ca. 24,7mm of 30,9mm
• Hoogte invoegen: Ca. 4,3mm, 7,3mm of 8,3mm
• Groefbreedte: Groef 6 of Groef 8
• Aantal gaten: 2
• Ø Draad: M5 resp. M6
• Schroef: Stelschroeven (meegeleverd)
• Gewicht: Ca. 10g, 32g or 38g (incl. stelschroeven)
• Uv-bestendigheid Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
