Kunststof beugelhandgreep in zwart

Kunststof zwarte hendel in verschillende maten

Incl. gleufmoeren ✓ incl. cilinderschroeven ✓ voor binnengebruik ✓

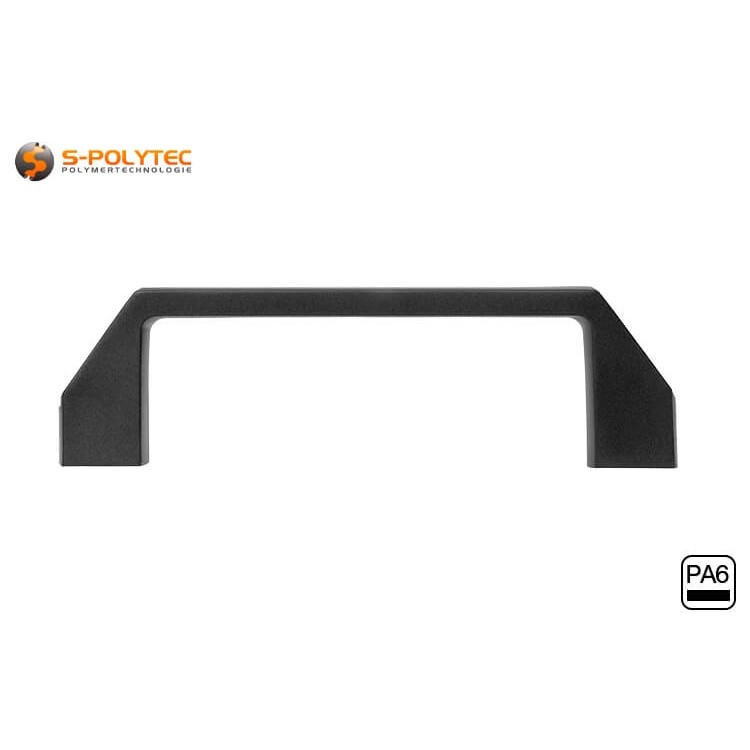

De kunststof handgreep van zwart polyamide is verkrijgbaar in twee verschillende maten met een totale lengte van 105mm of 140mm tegen betaalbare vaste prijzen. Elk van deze handgrepen is verkrijgbaar in twee versies met bevestigingsmateriaal bestaande uit cilinderschroeven en gleufmoeren voor constructieprofielen met een gleufbreedte van 6mm of 8mm. De handgrepen worden gekenmerkt door hun stevige constructive. Ze zijn gemaakt van slagvast kunststof, waardoor ze uitstekende belastbare eigenschappen hebben zonder te vervormen of te breken. Dit maakt de handgrepen bijzonder geschikt voor technische toepassingen. Zeker als je bedenkt dat de constructieprofielen daar ook heel vaak worden gebruikt om machines of constructies voor transporttechniek te maken die op elk moment aan veranderende omstandigheden kunnen worden aangepast.

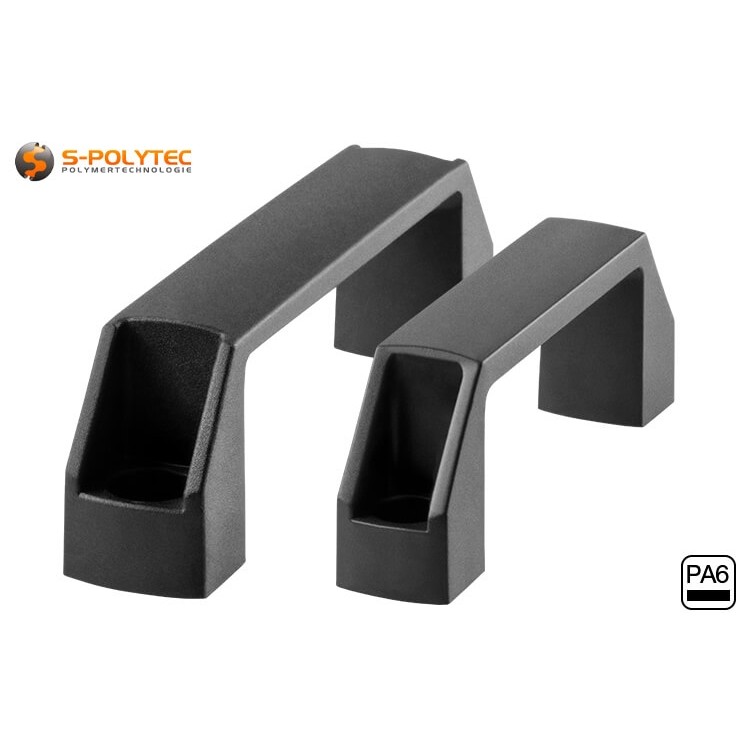

De beugelgrepen zijn geschikt voor verschillende profielontwerpen, afhankelijk van de grootte. Concreet betekent dit dat de 140mm beugelgreep vanwege zijn breedte van 25mm alleen kan worden gebruikt voor systeemprofielen met een breedte van 30mm of meer. Om compatibiliteit met andere systemen te garanderen, verkopen we het bredere handvat nog steeds met montagemateriaal voor 6mm en 8mm groeven. De kleinere handgreep, die 105mm lang en 20mm breed is, kan ook worden gecombineerd met ons 20x20mm constructieprofiel met een groef van 6mm. Daarom bieden we het kleine handvat met montagemateriaal voor groefbreedtes van 6mm en 8mm aan met schuifmoeren in de juiste maat. Het is echter niet nodig om onze eigen constructieprofielen te gebruiken. De handgrepen, schroeven en glijblokken zijn compatibel met bijna alle systeemprofielen. Dit geldt zowel voor I-profielen, zoals het gelijknamige itemreg;-profielsysteem, als voor Bosch®/Rexroth® B-profielen. Het enige waar je op moet letten is de gleufbreedte, zodat de meegeleverde schuifblokjes ook in het profiel kunnen worden geschoven en niet te groot zijn.

Scope of delivery:

• 1 x polyamide handgreep (in geselecteerde maat)
• 2 x sleufmoer van vernikkeld koolstofstaal (in geselecteerde maat)
• 2 x roestvrijstalen cilinderschroef (in geselecteerde maat)

NOTITIE: De handgrepen kunnen in enkele seconden worden gemonteerd met eenvoudig gereedschap. Je hebt alleen een zeskantsleutel nodig om de cilinderschroeven in de T-gleufmoeren te draaien. Als de handgrepen echter voor andere doeleinden worden gebruikt, zoals bevestiging aan laden of deuren als meubelgreep, is dit niet meer van toepassing. Dan moet het montagemateriaal natuurlijk ook worden aangepast aan het beoogde gebruik.

Eigenschappen van de zwarte kunststof handgreep

De zwarte handgrepen zijn gemaakt van robuust polyamide. Deze technische kunststof is zeer goed bestand tegen mechanische spanningen zoals spanning, druk en buiging. Dit zijn allemaal uitstekende eigenschappen voor een beugelhandgreep, die tenslotte soms ook als hand- of draaggreep wordt gebruikt. Dit maakt de handvatten duurzaam en garandeert een stevige grip. Polyamide, bij de meesten beter bekend onder de merknaam Nylon®, is slechts gedeeltelijk geschikt voor buitengebruik omdat het relatief gevoelig is voor Uv-straling. Daarom raden we af om deze handgrepen permanent te gebruiken in onbeschermde buitenruimtes. Aan de andere kant is het materiaal bestand tegen veel chemicaliën zoals oliën, vetten, brandstoffen en oplosmiddelen, waardoor het ideaal is voor gebruik in de auto-industrie, in werkplaatsen en andere technische toepassingen, waarvoor de aluminium constructieprofielen ook uitermate geschikt zijn. Bijvoorbeeld voor het maken van modulaire en aanpasbare opslagsystemen of machineconstructies.

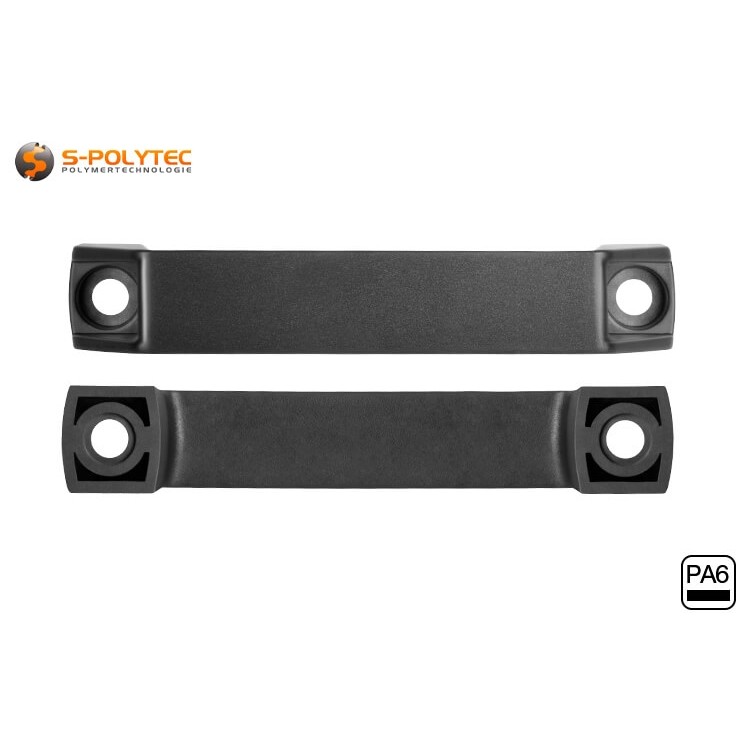

De verschillende maten resulteren logischerwijs ook in verschillende afmetingen voor de binnenkant van het handvat en de montagegaten. Terwijl het kleine handvat met buitenafmetingen van 105mmx20mmx37mm binnenafmetingen van 70mmx31mm heeft, hebben we voor het 140mm handvat een breedte van 25mm en een hoogte van 40mm gemeten. De binnenlengte van dit handvat is 100mm en de diepte van het handvat is 34mm. De afstand tussen de montagegaten is gemeten van midden tot midden. Last but not least moet de diameter van de gaten worden vermeld, want ook hier zijn er verschillen. Bij 105mm is de diameter van het handvat 6mm, wat ideaal is voor een schroef met maat M6. Met 8mm kan het grotere handvat ook worden gemonteerd met schroeven met schroefdraad met een diameter van 6mm, maar er worden ook kleine sluitringen meegeleverd. Om de belasting van de kleinere schroefkop optimaal te verdelen over het bedoelde contactoppervlak van de kunststof handgreep, worden bij deze speciale combinatie ook sluitringen geleverd. Deze zijn niet nodig voor de andere combinaties.

Elke handgreep wordt geleverd met montagemateriaal zodat hij meteen op bouwprofielen kan worden gemonteerd. Dit zijn inbusschroeven van roestvrij staal. De schroefdraaddiameter en de lengte van de schroeven variëren naargelang ze besteld worden voor 6 of 8mm veerpootprofielen. De bijpassende schuifblokjes in 6 mm of 8 mm breedte en binnendraad in 6 mm zijn natuurlijk ook inbegrepen. Deze zijn gemaakt van koolstofstaal met een vuurvernikkelde laag. We hebben hier bewust geen roestvaststaallegering gebruikt, omdat de T-gleufmoeren, in tegenstelling tot de schroeven, in direct contact komen met de aluminium profielen en roestvaststaal niet goed samengaat met aluminium, wat kan leiden tot contactcorrosie. Met vernikkeld staal is het risico echter aanzienlijk kleiner.

Afmetingen van zwarte polyamide booggrepen

• 105 mm kunststof handgreep Gatafstand: 90mm, lengte: 120mm, breedte: 20mm, hoogte: 37mm, binnenlengte: 70mm, binnenhoogte: ca. 31mm
• 140mm kunststof handgreep Gatafstand: 120mm, lengte: 140mm, breedte: 25mm, hoogte: 40mm, binnenlengte: 100mm, binnenhoogte: ca. 33mm

Installatie en montage van de zwarte kunststof hendel

De montage van de beugelgreep is op elk moment mogelijk met het meegeleverde montagemateriaal. Zelfs als de uiteinden van het profiel niet meer toegankelijk zijn omdat ze door andere profielen, hoekverbindingen of afdekkappen worden afgedekt, kunnen de gleufmoeren op elk moment in de open profielrail worden gestoken.

Er is geen speciaal gereedschap nodig om de kunststof handgreep aan een constructieprofiel te bevestigen. Een inbussleutel is voldoende. De gleufmoer wordt eenvoudig in de gleuf van de profielrail gestoken en vervolgens 90 graden met de klok mee gedraaid. Dit zorgt ervoor dat de gegroefde oppervlakken contact maken met de binnenkant van het profiel wanneer de schroef wordt ingedraaid. Het gevolg is dat een stevige klemverbinding ontstaat. Om de T-sleufmoer los te draaien en te verwijderen, wordt de schroef tegen de wijzers van de klok in gedraaid. Zodra de verbinding voldoende is losgedraaid, draait de T-Slot Moer meestal vanzelf mee en kan dan gemakkelijk uit de groef worden getrokken.

TIP: De eenvoudigste manier om de gleufmoeren in de groef van het bouwprofiel te steken is door de overeenkomstige cilinderschroef te gebruiken. Om ervoor te zorgen dat ze naar beneden glijden tijdens de staande montage, kan voormontage op de handgreep het proces vereenvoudigen. Een andere oplossing is om tijdelijk een extra gleufmoer in het profiel aan te brengen om de U-greep in de gewenste positie te houden tot de montage heeft plaatsgevonden.

De kunststof handgrepen zijn meer dan voldoende belastbaar voor de meeste toepassingen. In de meeste gevallen worden ze gebruikt als deurgrepen of handgrepen voor panelen en afdekkingen van apparaten. Dankzij het feit dat ze gemaakt zijn van polyamide, zijn ze zelfs een uitstekende keuze voor elektrische apparaten en systemin. Polyamide is namelijk niet-geleidend. Daardoor is het risico op elektrische schokken bij kortsluiting aanzienlijk kleiner. De handgrepen kunnen ook worden gebruikt voor talloze doe-het-zelfprojecten. Denk maar aan op maat gemaakte meubels, rolkasten of rekkensystemen in de garage of voor verticale tuinen voor het woonkamerraam op het zuiden, schuifpanelen of als draaggreep voor dienbladen. Het hoeft niet altijd gecombineerd te worden met een aluminium profiel.

Dankzij het zeer lage gewicht zijn de boogvormige handgrepen erg populair voor lichtgewicht constructies, zoals voor drones. Gewicht is ook een belangrijke factor bij de inrichting van campers en caravans. Hier worden de profielen onder andere gebruikt als meubelgrepen voor opbergdozen, laden en kastfronten. In de handel draagt een legbordconstructie in de transporter bij aan het netjes en veilig opbergen van gereedschap, machines en verbruiksmaterialen. Dit betekent dat planken, opbergvakken voor gereedschapskisten en lades voor kleine voorwerpen snel toegankelijk zijn en dat de lades en vakken heel gemakkelijk te openen zijn dankzij de kleine kunststof handgrepen.

Voorbeelden van toepassingen voor onze zwarte kunststof beugelgreep

• De lichtgewicht handgrepen zijn populair voor interieurinrichting in servicevoertuigen en campers
• De kunststof handgrepen zijn perfect voor de constructie van apparaten en toestellen met I-type en B-type systeemprofielen van aluminium
• Ideaal als handvat voor modulaire organisatiesystemen voor het opbergen van gereedschap, apparatuur en materialen
• De zwarte beugelgrepen zijn ook ideaal voor gebruik als meubelgrepen op kastdeuren en lades
• De 105mm handgreep met 6mm moeren is ook geschikt voor kleine bouwprofielen 20x20 Moer6

Technische gegevens van de zwarte kunststof hendel

• Materiaal: Kunststof (polyamide)
• Kleur: Zwart
• Vorm handgreep: Handgreep met boog
• Totale lengte: 105mm resp. 140mm
• Totale breedte: 20mm resp. 25mm
• Totale hoogte: Ca. 37mm resp. 40mm
• Binnenlengte: 70mm resp. 100mm
• Binnenhoogte: Ca. 31mm resp. 33mm
• Afstand tussen gaten: 90mm resp. 120mm
• Gatgrootte: Ø 6,0mm, Ø 8,0mm
• Sleufmoer: Sleuf 6, M6 of sleuf 8, M6 (meegeleverd)
• Schroef: Cilinderschroef M6 (meegeleverd)
• Gewicht: 20g resp. 40g (plus bevestigingsmateriaal)
• Uv-bestendigheid: Matig
• Weersbestendigheid: Matig
• Corrosiebestendigheid: Uitstekend
