90° hoeksteun voor bouwprofielen

90° hoeksteun voor bouwprofielen

Roestbestendig gegoten aluminium ✓ Gemakkelijk in elkaar te zetten ✓ Verschillende maten ✓

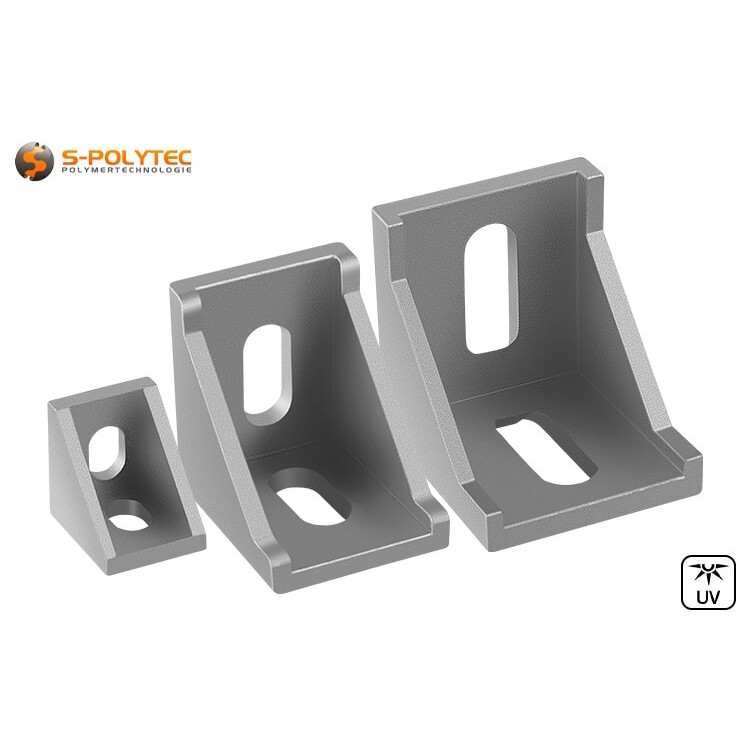

Onze 90° zilveren montagebeugels zijn verkrijgbaar in drie verschillende maten van 20mm tot 40mm. Ze worden gebruikt om constructieprofielen met elkaar te verbinden die haaks op elkaar moeten staan. De breedte is eigenlijk iets kleiner. De verbindingsstukken passen gelijk met de afgeronde hoeken. Twee gegroefde banen houden de profielverbinders stevig op hun plaats zodat ze niet verdraaien onder belasting. Dankzij het spuitgietaluminium productieproces bieden de verbindingsstukken niet alleen een uitstekende stabiliteit, maar zijn ze ook geschikt voor binnenconstructies en voor buitentoepassingen die aan weersinvloeden zijn blootgesteld dankzij hun zeer goede corrosiebestendigheid.

De hoekverbinders van hoge kwaliteit zijn compatibel met alle profielsystemen die minstens één open groef langs het profiel hebben. Het maakt niet uit of het gaat om I-profielen met afgeronde hoeken zoals de item^®-bouwprofielen of de hoekige variant van het B-type, bijvoorbeeld de Bosch^®-systeemprofielen. Alleen de keuze van het montagemateriaal moet worden aangepast aan de bestaande groef.

NOTITIE: Om de hoekbeugel op bouwprofielen te monteren zijn twee sleufgroeven met cilinderkopschroeven of hamerkopschroeven met groeven nodig. Deze zijn verkrijgbaar in verschillende versies voor bouwprofielen met een sleufbreedte van 6mm of 8mm en kunnen in elke gewenste hoeveelheid besteld worden.

Eigenschappen van onze 90° montagebeugels van gegoten aluminium

Onze hoekverbinders voor het verbinden van profielen in een rechte hoek zijn verkrijgbaar in drie maten voor profielen met een breedte van 20mm, 30mm en 40mm. Ook al hebben we het meestal over montagebeugels van 20mm, deze zijn met 18mm iets smaller. Dit zorgt ervoor dat de rand niet uitsteekt bij afgeronde profielen en gelijk ligt met het platte oppervlak van het constructieprofiel. Hetzelfde geldt voor de grotere versies van onze hoekverbindingen. Beide montagezijden zijn elk voorzien van twee sleufbanen om een stabiele en torsiebestendige schroefverbinding van de profielen te garanderen. Deze zijn zelfs bestand tegen mechanische belastingen. Voor constructies die onderhevig zijn aan hoge belastingen door gewicht of beweging, raden wij echter het gebruik van de grotere montagebeugels met versteviging aan voor bijzonder stabiele hoekverbindingen. Onze 90° hoeken zijn gemaakt van gegoten aluminium, wat een laag gewicht combineert met een zeer goede stabiliteit. Gegoten aluminium biedt een uitstekende sterkte en stijfheid, waardoor deze onderdelen ideaal zijn voor structurele toepassingen. Niet voor niets wordt gegoten aluminium gebruikt voor een groot aantal toepassingen in diverse industrieën, waaronder de auto-industrie, lucht- en ruimtevaart, elektronica en machinebouw. Een ander belangrijk aspect is de uitstekende corrosiebestendigheid, waardoor het geschikt is voor gebruik buitenshuis, vooral wanneer de constructies gebruikt moeten worden voor bijvoorbeeld overkappingen, terrasmeubilair, opslagsystemen of ombouw van aanhangwagens.

De installatie gebeurt met schroeven en sleufgroeven. Hiervoor hebben de hoekverbindingen aan beide zijden langwerpige gaten, waarvan de grootte afhangt van de grootte van de verbinding. Het langwerpige gat maakt het gemakkelijker om de constructieprofielen precies te installeren. Voor de kleine versie van de montagebeugel raden wij cilinderkopschroeven met een schroefdraad van M4 en bijpassende gleufmoeren aan. Voor de twee grotere varianten zijn schroeven met een schroefdraaddiameter van 6 mm perfect geschikt. Voor de grote hoekbeugel kunnen ook schroeven van 8mm gebruikt worden, maar hiervoor zijn gleufmoeren met een binnendraad van 8mm nodig. Wij bieden deze alleen aan in de versie met een veerkogel, die vanaf één kant in het gleufprofiel moet worden gestoken en op geen enkel punt door de open gleuf in het profiel kan worden gestoken.

NOTITIE: Schroeven met verzonken kop zijn ongeschikt voor montage, omdat ze niet volledig contact maken met het oppervlak en dus geen adequate verdeling van de belasting van de schroefverbinding kunnen garanderen.

Specifieke gegevens voor de 90° bevestigingsbeugel

• 90° montagebeugel 20x20mm: Afmetingen (BxDxH): ca. 19mm x 26mm x 26mm, Ø gat: 6.25 x 10.50mm, gewicht: 12g
• 90° montagebeugel 30x30mm: Afmetingen (BxDxH): ca. 27mm x 35mm x 35mm, Ø gat: 7.25 x 16.50mm, gewicht: 20g
• 90° montagebeugel 40x40mm: Afmetingen (BxDxH): ca. 35mm x 40mm x 40mm, Ø gat: 9.00 x 21.50mm, gewicht: 22g

Installatie en gebruik van hoekbeugels

De meest gebruikelijke manier om profielen met 90° hoekverbinders te monteren is met sleufgroeven en inbusbouten, waarvoor een geschikte Inbus^® sleutel nodig is. Eerst wordt de sleufgroef met de schroef in het profiel gestoken en 90 graden gedraaid zodat de schroef in de profielgroef geklemd zit. Verwijder vervolgens de schroef uit de gleufgroef, plaats de sluitring erop, haal de schroef door de gleuf van de hoekverbinding en schroef de schroef in de schroefdraad van de gleufgroef. Het is raadzaam om de schroef nog niet helemaal vast te draaien, zodat u het tweede profiel gemakkelijker kunt plaatsen. Er moet ook een gleufmoer in het profiel worden gestoken en een tweede schroef moet door het verbindingsstuk en in de gleufgroef worden geschroefd. Er kan een sleufgroef met een veerkogel worden gebruikt om te voorkomen dat de sleufmoer wegglijdt. Als alternatief kan de sleufgroef ook tot op zekere hoogte op de montagebeugel worden voor gemonteerd. Dit maakt het gemakkelijker om hem in de gleuf te steken en is veel eenvoudiger, vooral voor verticale installaties met gleufmoeren.

De montagebeugels zijn ideaal voor stabiele en veerkrachtige constructies en hebben, in tegenstelling tot de interne hoekverbinders, het voordeel dat ze op elk moment aan het constructieprofiel bevestigd of weer verwijderd kunnen worden. Dit is met name een positief aspect bij het uitbreiden van bestaande constructies als de buitenkant van het betreffende profiel niet meer vrij toegankelijk is en een interne verbinder dus niet meer in de groef kan worden gestoken.

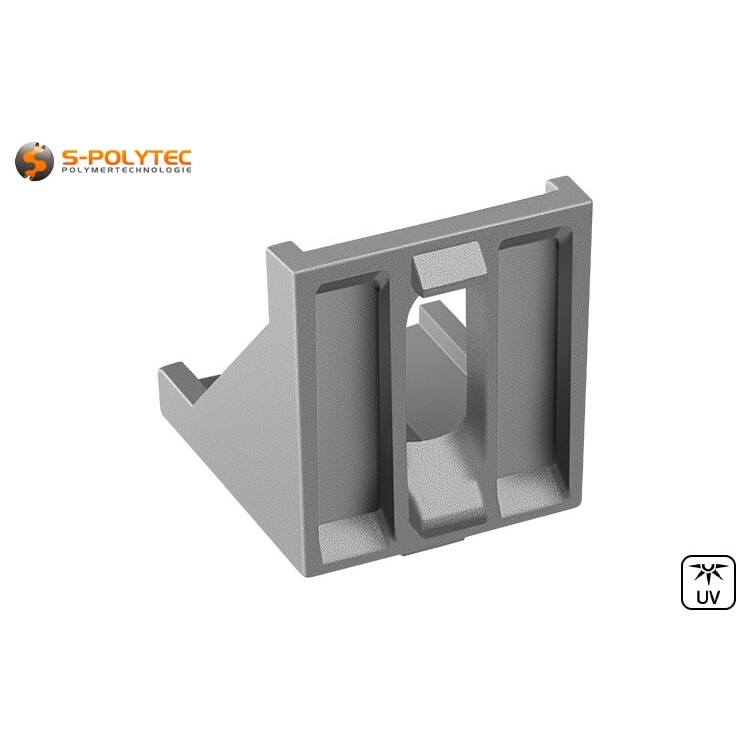

NOTITIE: De montagebeugels zijn voorzien van twee groefbanen op elk van de twee montagevlakken om ervoor te zorgen dat de profielen torsiebestendig worden gemonteerd. Dit betekent dat de verbindingsstukken alleen met de groef gemonteerd kunnen worden en niet op de profielen gedraaid of zelfs aan de muur bevestigd kunnen worden. Voor dergelijke toepassingen bieden wij profielverbinders aan met een halfrond ontwerp aan één kant zonder groefnaden.

De compacte profielverbinders zijn uitstekend geschikt om een tussenplank toe te voegen aan rekkensystemen van constructieprofielen. Dit kan een legplank voor thuis zijn. Het kan ook een constructie zijn voor een open garderobekast in een kleedkamer, waarbij de legplanken gemaakt zijn van aantrekkelijke HPL-panelen. Verder kunnen de beugels gebruikt worden om snel extra stutten aan een constructie te bevestigen, bijvoorbeeld om de stabiliteit van een machineconstructie met hogere mechanische belastingen te vergroten. Het is echter niet nodig om twee identieke profielen met elkaar te verbinden. Het is zelfs mogelijk om de verbindingsstukken te gebruiken om voorwerpen aan een constructieprofiel te bevestigen, hoewel opgemerkt moet worden dat de sleufstaven kunnen interfereren.

Voorbeelden van het gebruik van onze flensmoeren

• Beugels zijn ideaal voor tussensteunen en voor het versterken van bestaande structuren
• De hoeken zijn perfect om tussenplanken toe te voegen aan rekkensystemen van constructieprofielen
• Om bouwprofielen van verschillende afmetingen te combineren, zijn hoekverbinders de beste keuze
• Hoekverbinders kunnen ook worden gebruikt als oogjes voor haken aan kapstokken van profielen
• De beugels kunnen ook worden gebruikt om houten palen aan constructieprofielen te bevestigen

Technische gegevens van de 90° montagebeugel

• Materiaal: Aluminium spuitgietwerk
• Kleur: Zilver
• Hoek: 90°
• Hoogte: 20mm tot 40mm
• Breedte: 18mm tot 35mm
• Montagegaten: Sleufgat
• Ø Gaten boren: 6.25 x 10.50mm tot 9.00 x 21.50mm
• Gewicht: 12g tot 22g
• UV-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
