Inductieve spanningstester

Inductiespanningstester - Nooit meer boren in kabels

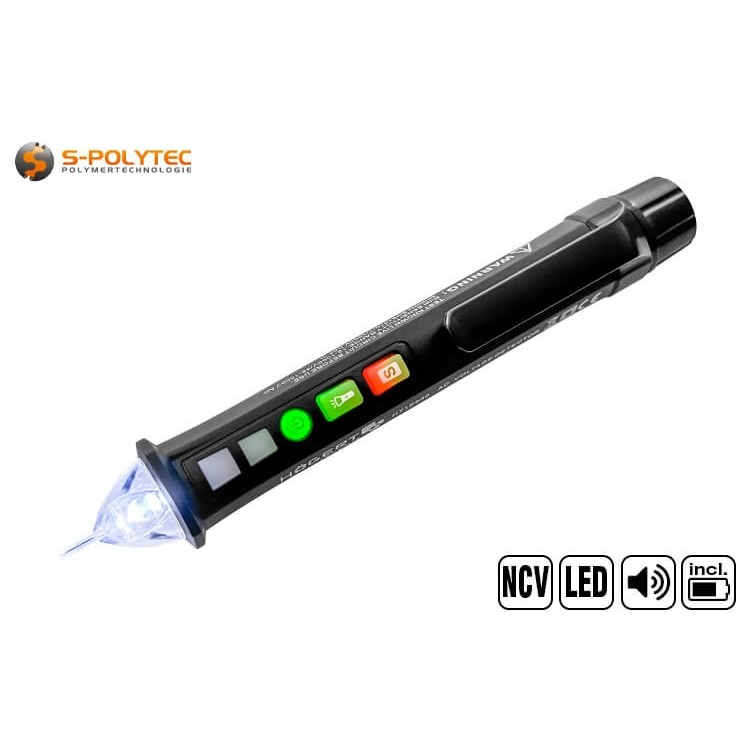

Compact ontwerp ✓ Optische & akoestisch signaal ✓ Voor 12V/48V - 1000V AC ✓

Met de inductieve spanningstester van Högert is het contactloos testen van spanning voerende kabels nog nooit zo eenvoudig geweest. Het enige wat je hoeft te doen is het professionele meetapparaat met de NCV-sensor dicht bij de kabel te brengen om te detecteren of de kabel onder spanning staat met behulp van een inductieve methode. Dankzij de instelbare gevoeligheid werkt dit zelfs bij kabels die onder pleisterwerk of in gipsmuren zijn gelegd. Dit wordt zowel visueel als akoestisch gesignaleerd. De kleur van de signaal-LED en de snelheid van de signaaltoon variëren in drie stappen, afhankelijk van de intensiteit van het signaal, die toeneemt naarmate je dichter bij de stroombron komt. Met de tester kan ook een continuïteitstest worden uitgevoerd en de locatie van de stroomonderbreking worden bepaald in het geval van beschadigde kabels..

Onze kabeltester is heel eenvoudig te gebruiken en kan met één druk op de knop worden bediend. Een andere knop verhoogt de gevoeligheid van de inductiesensor en de derde knop schakelt een LED-lampje in. De visuele signalering in verkeerslichtkleuren behoeft ook weinig uitleg, waardoor een blik op de meegeleverde gebruiksaanwijzing overbodig wordt. Als meetapparaat voor industrie en handel is het ook goedgekeurd voor commercieel gebruik en op bouwplaatsen.

Kenmerken van de NCV-spanningsdetector van Högert

De hoogwaardige spanningstester is bedoeld voor professioneel gebruik door vakmensen en doe-het-zelvers. De bijbehorende hoge kwaliteitsnormen zijn belangrijk en kunnen alleen worden gehaald door het gebruik van hoogwaardige materialen en een soepele werking. De compacte behuizing is gemaakt van zwart ABS-kunststof, dat wordt gekenmerkt door zijn hoge slagvastheid. De spanningstester is daarom goed bestand tegen stoten of vallen, zelfs als hij uit je hand valt. De voorkant is gemaakt van transparant kunststof en omsluit de inductiesensor volledig. Hier bevinden zich ook de LED's voor de signaallamp, die intens rood oplicht wanneer er een wisselspanning wordt gedetecteerd, en de LED voor de geïntegreerde zaklamp. Het schroefdeksel voor het batterijvak, waarin de twee meegeleverde batterijen zitten, bevindt zich aan de achterkant. Aan de bovenkant van het apparaat bevinden zich nog meer LED's die de intensiteit van het gedetecteerde signaal aangeven. De rubberen knoppen voor het in- en uitschakelen van het apparaat en voor het in- en uitschakelen van de zaklamp bevinden zich hier ook. De derde knop, met een S-symbool, wordt gebruikt om de gevoeligheid van de sensor te verhogen. Als deze actief is, licht de knop rood op. De riemclip, die zich ook aan de bovenkant bevindt, wordt gebruikt voor praktische opslag aan de riem of in een borstzak, zodat de spanningstester altijd snel bij de hand is als er een meting moet worden uitgevoerd. Om de levensduur van de batterijen te maximaliseren, heeft de inductieve spanningstester een automatische uitschakelfunctie. Dit betekent dat het apparaat na ongeveer 5 minuten uitschakelt, maar heel eenvoudig weer kan worden ingeschakeld als de metingen nog niet zijn afgerond.

De functie van het meetapparaat wordt eenvoudig uitgelegd. Na het inschakelen wordt het meetapparaat dicht bij de te testen kabel gebracht. De inductiesensor met plastic coating detecteert inducties die optreden wanneer er stroom door een kabel loopt. Deze kunnen meer of minder sterk zijn afhankelijk van de spanning en worden aangegeven door verschillende visuele en akoestische signalen. Kabels die in de muur of vloer worden gelegd hebben ook een verminderd signaal, zodat de ingangsgevoeligheid van de sensor kan worden verlaagd van 48 volt naar 12 volt. Op deze manier is het ook mogelijk om verborgen kabels te lokaliseren. Dit is een doorslaggevend voordeel voor alle soorten installatiewerk en daarom is de spanningstester een veelgevraagd hulpmiddel voor vakmensen, van keukenmonteurs en gevelbouwers tot installateurs van terrasoverkappingen, omdat het bijdraagt aan de veiligheid van werknemers en het risico op hoge kosten voor het repareren van een doorboorde kabel minimaliseert.

Een handig foefje is de schakelbare zaklamp, waarmee het defecte deel in de kabel kan worden opgespoord dat verantwoordelijk is voor het niet werken van de plafondlamp, zelfs in slecht verlichte ruimtes of in volledige duisternis. Veel belangrijker dan de zaklamp is echter dat de spanningstester ook voldoet aan de noodzakelijke gebruiks- en veiligheidsnormen. Voldoen aan de veiligheidsklassen CE CAT.III 1000V / CAT.IV 6000V zijn de CE-markeringen die belangrijk zijn. De CE-markering is echter sowieso verplicht voor alle apparaten die in de EU worden verkocht, dus deze hoeft niet echt speciaal genoemd te worden. Veel belangrijker zijn de specifieke EN- en DIN-normen, die sterk variëren afhankelijk van het product. DIN61010-1 is bijvoorbeeld van toepassing op elektrische meettoestellen. Het feit dat aan alle eisen van de norm wordt voldaan, wat ook wordt bevestigd door een wit label op de zijkant van de behuizing, betekent dat de spanningstester ook is goedgekeurd voor commercieel gebruik door industrie en handel. Dit maakt onze tester tot een zeer nuttig en, voor veel vakmensen, onmisbaar instrument om persoonlijke veiligheid te garanderen en schade aan elektriciteitsleidingen te voorkomen.

Voordelen van de Högert-spanningsdetector voor wisselspanning

• De inductieve NCV-sensor maakt contactloze detectie van stroom voerende kabels mogelijk
• Het spanningsdetectiesignaal wordt zowel visueel als akoestisch gegeven
• Ook geschikt voor stroom voerende kabels in muren dankzij instelbare gevoeligheid
• De signaalweergave geeft de intensiteit van het signaal weer in drie verschillende kleuren
• De compacte behuizing van slagvast ABS-kunststof beschermt tegen mechanische schade
• De knoppen op de bovenkant maken bediening met één hand met de linker- of rechterhand mogelijk
• Met de geïntegreerde zaklamp kun je ook bij slecht licht werken
• De levensduur van de batterij wordt verlengd door de automatische uitschakelfunctie

Toepassing en gebruik van de inductieve spanningsdetector

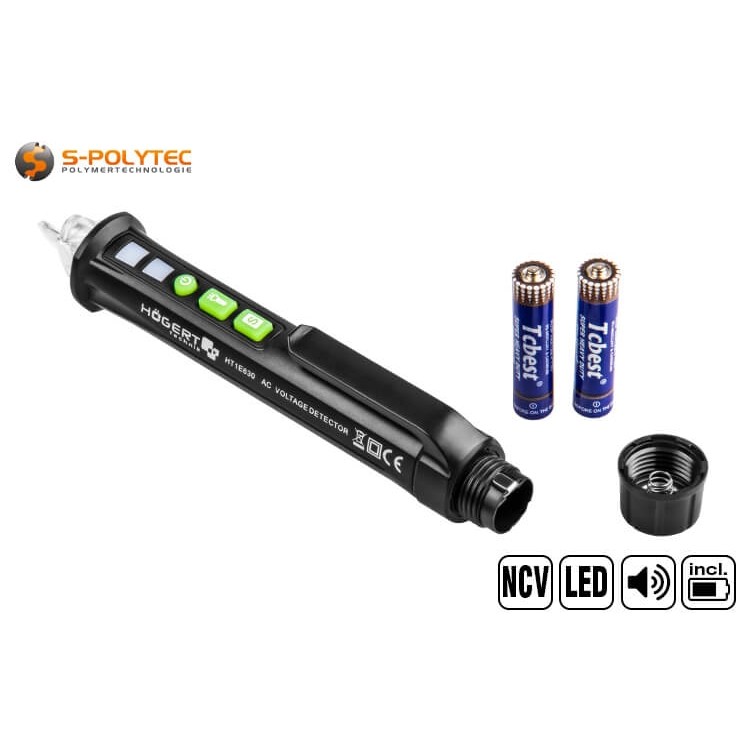

Voor de eerste ingebruikname moeten de batterijen in de behuizing worden geplaatst. Deze worden meegeleverd. Om de batterijen te plaatsen, moet de behuizing aan de achterkant worden losgeschroefd en moeten de batterijen achter elkaar worden geplaatst, met de pluspool eerst. Om veiligheidsredenen is dit ook op de onderkant van de behuizing gegraveerd. Tot slot kan het batterijdeksel weer worden vastgeschroefd, zodat het circuit gesloten is en de voeding van het meetapparaat gegarandeerd is. De spanningstester wordt ingeschakeld door op de ronde aan/uitknop te drukken. Alle LED's van het apparaat lichten even op en er klinkt een eenvoudige, korte signaaltoon. Het verwisselen van de batterijen werkt op dezelfde manier en wordt gesignaleerd door een knipperende status-LED bij het inschakelen en door een akoestisch signaal wanneer de batterijen moeten worden verwisseld.

Veiligheid eerst
Voordat je de spanningstester gebruikt, is het essentieel om te controleren of de accuspanning nog voldoende is, want er is niets erger dan in een kabel boren of er zelfs met een spijker op slaan en een elektrische schok krijgen omdat je erop hebt vertrouwd dat er geen stroomkabel in de buurt is omdat het apparaat niets heeft weergegeven. Het enige wat je hoeft te doen om het te testen is het aan te zetten en het in de buurt van een kabel te brengen. Dit kan in de buurt van een stopcontact zijn, maar net zo goed de aansluitkabel van een staande lamp. Het is belangrijk dat deze ook onder spanning staan en dat de zekering is ingeschakeld. Pas na deze functietest kun je er zeker van zijn dat het apparaat betrouwbaar werkt en zonder aarzelen gebruikt kan worden..

Kabels vinden met één druk op de knop

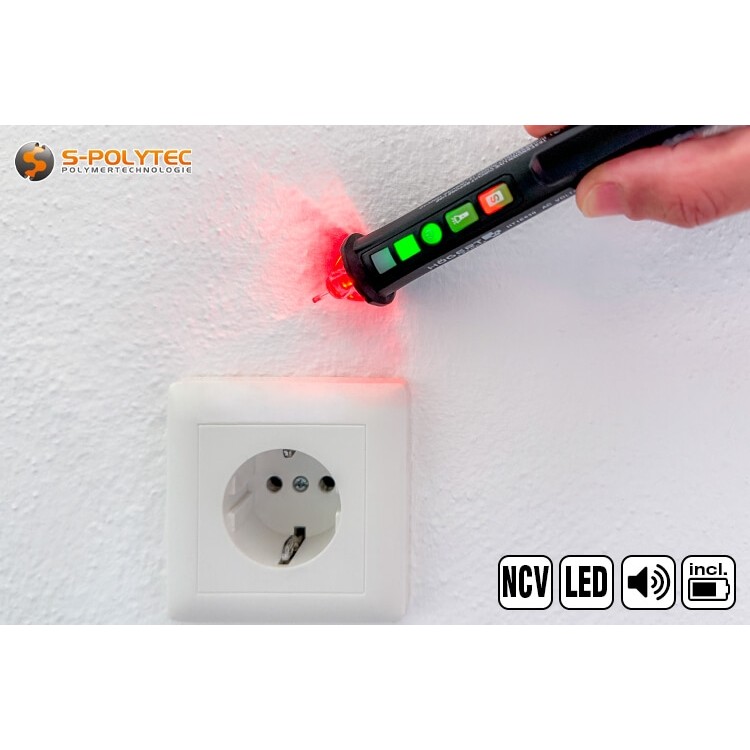

De spanningstester wordt gebruikt om te controleren of een leiding onder spanning staat of om een leiding in de muur te lokaliseren. Dit werkt echter alleen voor circuits met wisselspanning, zoals gebruikelijk is voor de netvoeding van lampen, stopcontacten, apparaten, machines en systemen. Schakel hiervoor het apparaat in, voer voor de zekerheid een functietest uit en richt de sensor in de richting van de te testen kabel. Als de spanningstester de aanwezigheid van spanning detecteert, wordt dit zowel akoestisch als door het oplichten van de LED op de kop en via de signaaldiode voor de aan/uit-schakelaar aangegeven. Hoe sterker de spanning, hoe hoger de inductieve spanning die door de sensor kan worden gedetecteerd. Dit wordt gesignaleerd in drie verschillende kleurgradaties. Als de signaal-LED boven de aan/uitknop continu rood brandt, duidt dit op een hoog signaal, d.w.z. een hoge spanning of een draad onder spanning in de onmiddellijke nabijheid. Als de diode daarentegen continu groen oplicht, is het signaal iets verder weg of is de spanning matig. Als de LED daarentegen groen knippert, duidt dit op een zwak signaal. Dit betekent dat er weliswaar een kabel in de buurt is, maar dat deze nog ver genoeg weg moet zijn om een gat in de muur te boren. Het akoestische signaal verandert ook met de snelheid van de pieptoon, die steeds sneller achter elkaar klinkt naarmate de signaalsterkte toeneemt.

TIP: Door op de systeemknop S te drukken, wordt de signaalgevoeligheid verhoogd zodat ook stroom voerende kabels in muren, plafonds en vloeren die verzonken zijn, gedetecteerd kunnen worden. De hogere ingangsgevoeligheid van de NCV-sensor wordt aangegeven door de rode LED die gaat branden in het voorste gedeelte van de systeemknop.

Aan de veilige kant, zelfs in het donker

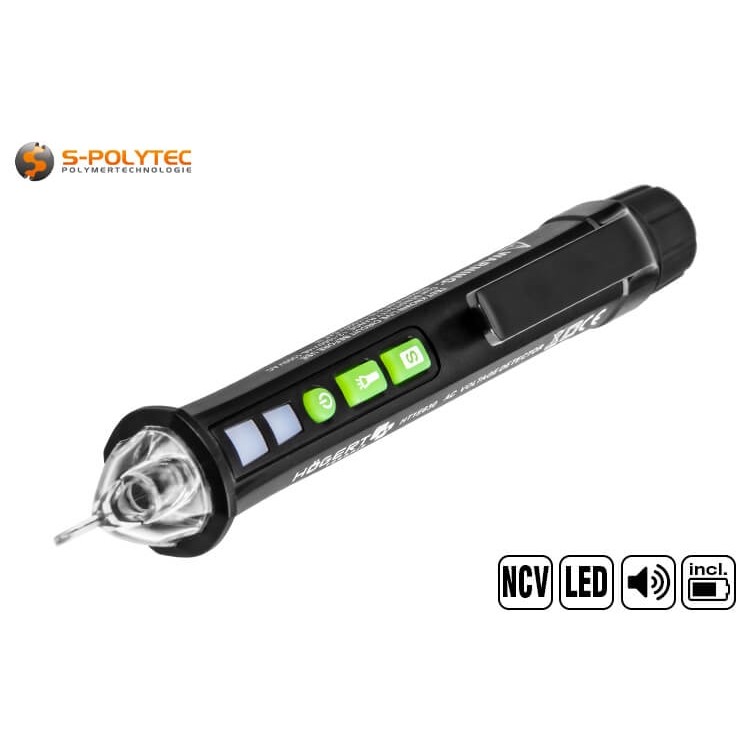

Met de geïntegreerde zaklamp is het lokaliseren en controleren van stroom voerende kabels in donkere kelderruimtes of bij slechte verlichting niet langer een probleem en wordt het risico op ongelukken tijdens het zoeken naar de kabel verkleind. Hoewel het licht niet kan tippen aan een echte zaklamp, is het voldoende om de omgeving voldoende te verlichten om struikelgevaar te herkennen dat wordt veroorzaakt door voorwerpen op de vloer of aan de muur of het plafond. De witte LED aan de voorkant van de spanningsdetector kan worden ingeschakeld door simpelweg op de groene knop te drukken, waarop een zaklampsymbool staat. Nogmaals drukken schakelt de lamp weer uit. Om te voorkomen dat de lamp per ongeluk aan blijft staan, wat de levensduur van de batterij onnodig zou verkorten, zorgt een automatische uitschakelfunctie ervoor dat de lamp na 5 minuten wordt uitgeschakeld.

Technische gegevens van de Högert spanningstester

• Soort product: Elektrisch meetapparaat
• Materiaal (behuizing): ABS kunststof
• Afmetingen: 156mm x Ø20mm
• Geschikt voor beurzen: Wisselspanning
• Spanningsbereik: 12V/48V-1000V AC
• Frequentie: 50Hz / 60Hz
• Meetmethode: Inductie
• Meetresultaat: Visueel en optisch signaal
• Veiligheidsklasse: CE KAT.III 1000V / CE KAT.IV 600V
• Indicator batterijniveau: Ja (status-LED)
• Bedrijfsspanning: 3V (2 x 1,5V AAA-batterij meegeleverd)
• DIN-norm: DIN EN 61010-1
• Commercieel gebruik: Toegestaan

Opslag en onderhoud van de lijndetector

Er is niet veel om rekening mee te houden bij het opbergen en verzorgen van de spanningstester. Dankzij de robuuste ABS-behuizing is het meetapparaat zelfs bestand tegen lichte stoten tijdens het transport in de gereedschapskoffer zonder dat de werking eronder lijdt. Als de behuizing, vooral het transparante uiteinde met de NCV-sensor, vuil is, kan dit de metingen beïnvloeden. Het wordt daarom aanbevolen om de tester af en toe schoon te maken en af te vegen met een vochtige doek.

Als de spanningsdetector langere tijd niet wordt gebruikt, en ook in koude of vochtige omgevingen, moeten de batterijen uit het apparaat worden verwijderd om voortijdige ontlading door kou en batterijcorrosie door ontlading binnenin het apparaat te voorkomen.

Informatie over batterijen en gebruikte batterijen

WAARSCHUWING: Lege batterijen mogen niet met het huisvuil worden weggegooid en moeten op de juiste manier worden ingeleverd in geschikte verzamelcontainers.

De meegeleverde batterijen zijn niet oplaadbaar en moeten na ontlading op de juiste manier worden weggegooid om het milieu te beschermen. Als distributeur zijn wij bij S-Polytec volgens de EU-batterijverordening (EU-BattV 2023/1542) verplicht om u erop te wijzen dat de batterijen niet-oplaadbare batterijen voor algemene doeleinden zijn, die u ofwel gratis kunt afgeven bij vrijwillige inzamelpunten of naar ons kunt terugsturen voor correcte verwijdering.
