Profielverbinders voor bouwprofielen

Profielverbinders voor het verlengen van bouwprofielen

Inclusief stelschroeven ✓ gegalvaniseerd staal ✓ diverse maten ✓

De profielverbinders voor het verlengen van bouwprofielen zijn verkrijgbaar in verschillende maten die passen bij onze profielontwerpen. Dankzij hun compatibiliteit met de meest gangbare systeemprofielen kunnen de massieve verbindingsstukken ook worden gebruikt voor bouwprofielen van andere merken en fabrikanten met de juiste groefbreedte en -diepte. Ze worden aan de binnenzijde gemonteerd met vier stelschroeven, die in de juiste hoeveelheid worden meegeleverd en met een eenvoudige inbussleutel worden vastgeschroefd.

Dankzij hun stevige stalen constructie zorgen de profielverbinders voor een veilige en veerkrachtige verbinding tussen twee bouwprofielen. Gegalvaniseerd koolstofstaal mag niet als minderwaardig aan roestvast staal worden beschouwd. Integendeel, contact tussen roestvast staal en aluminium kan contactcorrosie bevorderen wanneer het blootgesteld wordt.

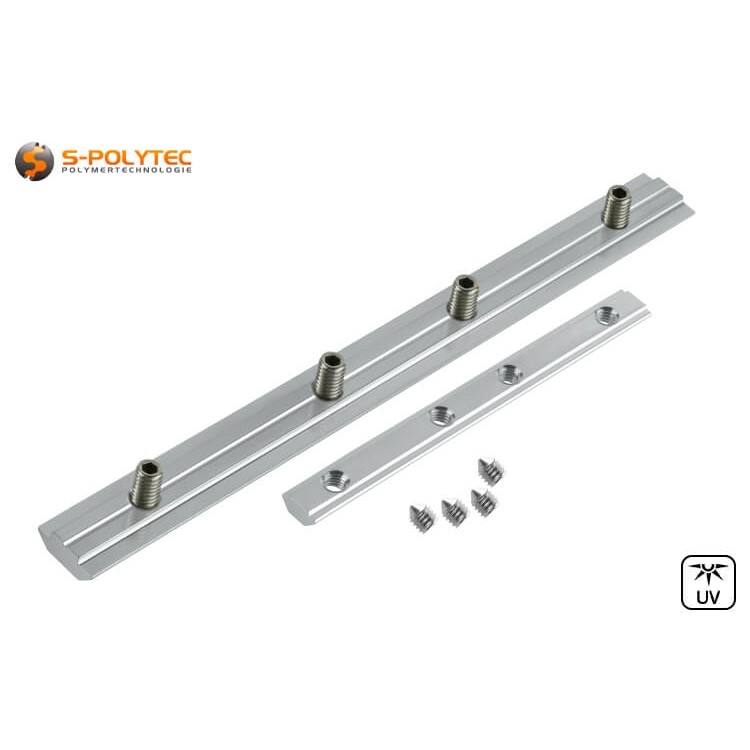

Omvang van de levering:

• 1 x koolstofstalen profielverbinder (in geselecteerde maat)
• 4 x stelschroeven (M5 of M6)

NOTITIE: Bij gebruik van de profielverbinders voor bouwprofielen van andere fabrikanten moet rekening worden gehouden met de diepte en breedte van de groef om ervoor te zorgen dat de verbinder in de open groef kan worden gestoken.

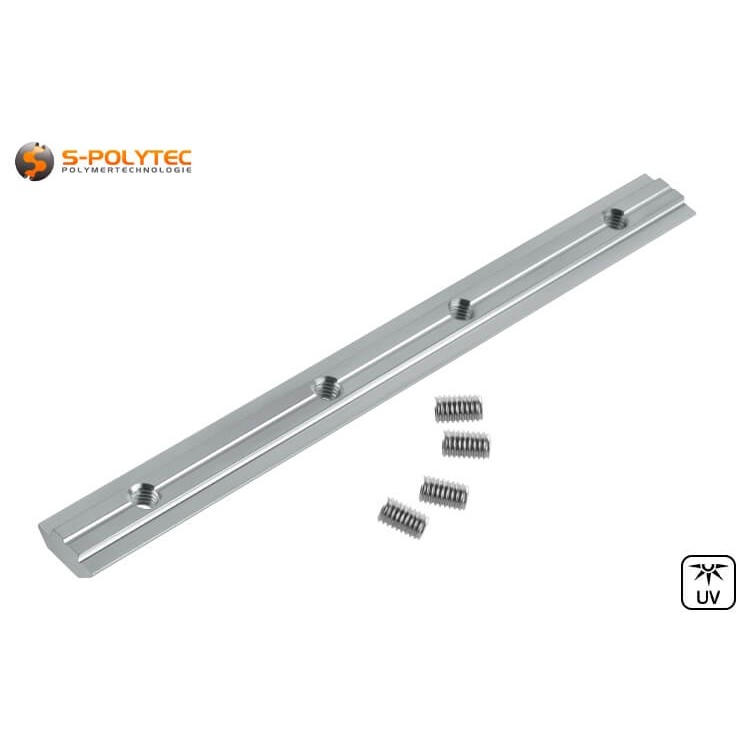

Eigenschappen van de gegalvaniseerde stalen profielverbinders

Onze gegalvaniseerde koolstofstalen profielverbinders zijn verkrijgbaar in drie verschillende maten, passend bij de drie verschillende bouwprofielen die we aanbieden in onze online shop. Ze zijn qua breedte en hoogte perfect afgestemd op de profielgroeven. Dit zorgt ervoor dat de verbindingsstukken perfect in de groefrail passen en dat bij het aandraaien van de schroeven een optimale klemkracht wordt bereikt, zodat het draagvermogen overeenkomt met het profiel.

De interne profielverbinders worden bevestigd met vier stelschroeven, die worden meegeleverd. Dit zijn schroeven zonder kop en met een inwendige zeskantaandrijving. Het bijzondere aan dit specifieke schroefontwerp is dat hij volledig in de schroefdraad van de profielaansluiting kan worden geschroefd. Dit heeft twee voordelen. Ten eerste wordt het oppervlak van het profiel niet verstoord door een schroefkop. Dit betekent onder anderen dat de structuur kan worden bedekt met een bekleding die niet wordt aangetast door een uitstekende schroef. Ten tweede kan de profielverbinder ook in bouwprofielen met een iets grotere groefdiepte worden gestoken en vastgeschroefd om een dragende profielverlenging te verkrijgen. De binnenschroefdraad in het verbindingsstuk is zo gerangschikt dat de krachten die op de verbinding van de profielen inwerken, perfect verdeeld worden. De schroefdraadgrootte is ook afgestemd op de breedte van de profielverbinder om de maximaal mogelijke sterkte van de constructie te bereiken. De diameter varieert tussen Ø M5 voor het verbindingsstuk met groef 6 en Ø M6 voor de twee versies voor bouwprofielen met een groefbreedte van 8mm.

Specifieke afmetingen van de profielverbinders

• Profielverbinder voor 20x20mm groef 6 Lengte: 100mm, hoogte: ca. 4,3mm, groefbreedte: 6mm, Ø schroefdraad: M5, gewicht: 28g (incl. stelschroeven)
• Profielaansluiting voor 30x30mm groef 8Lengte: 180 mm, hoogte: ca. 5,8 mm, groefbreedte: 8 mm, Ø schroefdraad: M6, gewicht: 97g (incl. stelschroeven)
• Profielaansluiting voor groef 40x40mm 8Lengte: 180mm, hoogte: ca. 9,0mm, groefbreedte: 8mm, Ø schroefdraad: M6, gewicht: 172g (incl. stelschroeven)

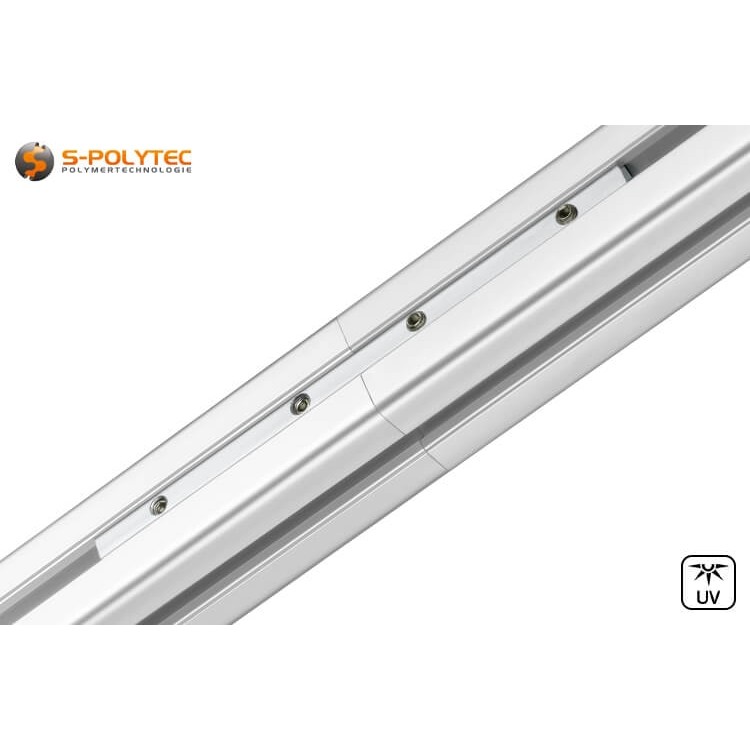

Montage van bouwprofielen met profielverbinders

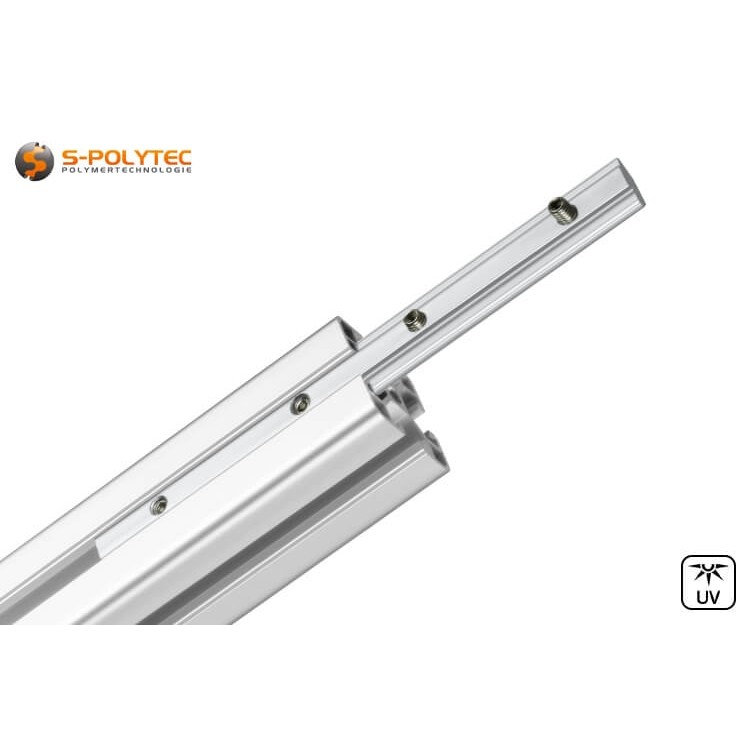

Profielverbinders worden, zoals de naam al zegt, gebruikt om constructieprofielen met elkaar te verbinden. Met de stevige verbindingsstukken is het mogelijk om onze profielen te verlengen, waardoor de stabiliteit van de totale constructie gegarandeerd is. Om dit te doen, worden de profielverbinders half in de groef van het profiel gestoken en stevig in de profielgroef vastgezet met de meegeleverde stelschroeven. Een ander profiel kan dan op het uitstekende stuk van de stalen verbinder worden geschoven en ook stevig op zijn plaats worden gehouden met de stelschroeven. Een inbussleutel is alles wat nodig is om de stelschroef vast te draaien, waarbij de grootte van de sleutel afhangt van de grootte van de aandrijving.

Om ervoor te zorgen dat de verbinding van de profielen ook een visueel perfecte overgang heeft, moeten de vormstukken recht en haaks gezaagd worden. Dit is de enige manier om ervoor te zorgen dat alle vier de zijden van het vierkante profiel gelijk liggen. Indien nodig kan het ook nuttig zijn om de zaagkanten extra glad te maken. De beste resultaten worden bereikt met een afkortzaag en een zaagblad dat geschikt is voor het zagen van lichte metalen zoals aluminium. Als alternatief kunnen de profielen ook rechtstreeks bij ons worden besteld in millimeterprecieze zaagsneden.

TIP: De profielverbinders verdelen hoge belastingen binnen het profiel veel beter dan T-sleufgroeven en kunnen daarom worden gebruikt voor het monteren van zwaardere apparaatcomponenten, lampen of andere hulpstukken.

Interne profielverbindingsstukken zijn de beste optie om een constructieprofiel uit te breiden zonder het uiterlijk van de constructie aan te tasten. In de meeste gevallen volstaat het gebruik van een enkele verbinder. Voor zeer hoge profielsterktes kan de schroefverbinding van een tweede profielverbinder nuttig zijn, vooral als er om optische of constructieve redenen geen dwars geplaatste tussenstijlen ter versteviging voorzien of mogelijk zijn. Interne profielverbindingen met schroefdraadbouten zijn ook voordelig voor constructies die afgedekt moeten worden, bijvoorbeeld als machineafdekking, als privacyscherm of als schuilplaats voor fietsen en vuilnisbakken. Hierdoor liggen de panelen gelijkmatig op het profieloppervlak en worden ze niet gehinderd door schroefkoppen.

Voorbeelden van toepassingen voor onze interne profielconnectoren

• De profielverbinders kunnen worden gebruikt om twee identieke bouwprofielen te verbinden
• De interne profielverbinding doet geen afbreuk aan het uiterlijk van de constructieprofielen
• Voor constructies met profielen in de wandmontage zijn interne profielverbinders de beste optie
• Schroeven zonder kop maken bekleden en bedekken van structuren over het hele oppervlak mogelijk
• De profielverbinders verdelen hoge belastingen veel beter binnen de groef van het profiel dan T-sleufmoeren

Technische gegevens van de profielverbinders voor bouwprofielen

• Materiaal: Koolstofstaal (gegalvaniseerd)
• Kleur: Zilver
• Editie: 20x20 groef 6, 30x30 groef 8 or 40x40 groef 8
• Montagetype: Intern
• Totale lengte: 100mm resp. 180mm
• Groef breedte: Groef 6 resp. Groef 8
• Totale hoogte: Ca. 4,3mm, 5,8mm resp. 9,0mm
• Aantal gaten: 4
• Ø Scroefdraad: M5 resp. M6
• Schroef: Stelschroeven (meegeleverd)
• Gewicht: 28g, 97g resp. 127g (incl. schroefdraadbouten)
• Uv-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Meer dan voldoende
