Profielaansluiting met verstelbare hoek

Profielverbinder voor bouwprofielen met verstelbare hoek

Variabele hoekinstelling ✓ Perfecte profielafwerking ✓ Hoek van -90° tot +90° ✓

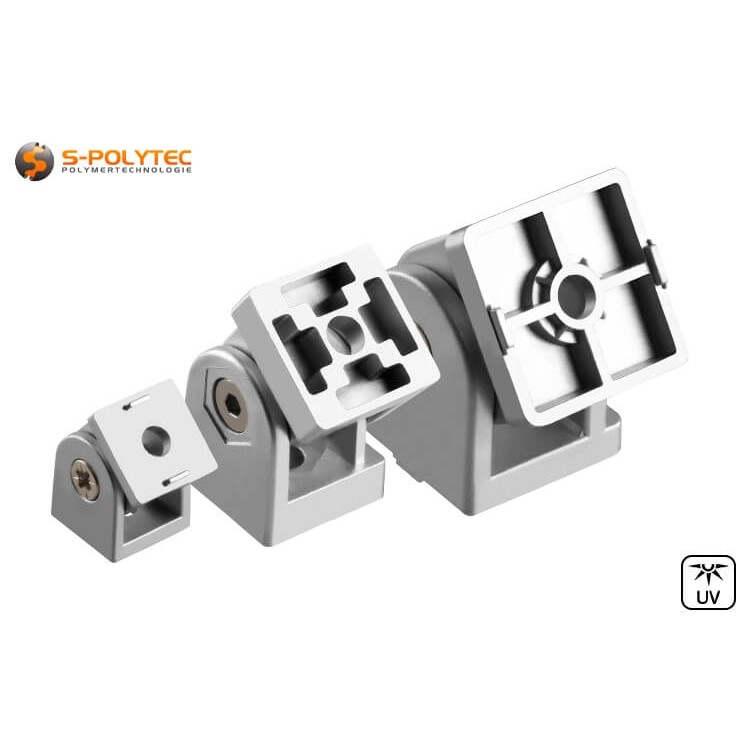

Onze profielverbinders met verstelbare hoek zijn verkrijgbaar in drie verschillende maten voor vierkante constructieprofielen met een breedte van 20, 30 en 40mm. Ze worden gebruikt om twee profieluiteinden onder elke hoek veilig met elkaar te verbinden. De hoek is 180 graden traploos instelbaar en varieert van -90 graden tot +90 graden. De stevige constructie van gegoten zink zorgt niet alleen voor een extreem hoge stabiliteit, maar maakt ook gebruik buitenshuis mogelijk. Dit maakt de hoekverbinder ideaal voor alle constructies waarbij een verbinding afwijkt van de gebruikelijke 90 of 45 graden. Bijvoorbeeld voor een dakconstructie van een fietsoverkapping met een lichte helling voor de afvoer van regenwater.

De hoekverbinders zijn qua grootte en vorm perfect afgestemd op onze bouwprofielen, maar ze zijn ook geschikt voor alle standaard I-type bouwprofielen met afgeronde hoeken en een doorgang. De 20mm profielverbinder moet een M6 schroefdraad hebben, of een diameter die zo groot is dat er een M6 schroefdraad gesneden kan worden. Voor de twee grotere versies moet er een schroefdraad van Ø8mm zijn.

NOTITIE: Afhankelijk van het profielontwerp is een cilinderschroef met M6- of M8-draad nodig om de verstelbare profielverbinders op de bouwprofielen te monteren. Voor de meeste bouwprofielen moet het doorvoer gat ook voorzien zijn van schroefdraad.

Eigenschappen van onze connectoren met variabel hoekprofiel

Hoekverbinders zijn de beste manier om twee bouwprofielen onder om het even welke hoek met elkaar te verbinden en worden meestal aan de snijkant van het profiel bevestigd met een schroef met schroefdraad die in het centraal gelegen doorvoer gat van het profiel wordt geschroefd. Om te voorkomen dat de profielen verdraaien, hebben de hoekverbinders gegroefde banen die perfect in de groeven van het bouwprofiel passen. De afmetingen qua breedte en diepte komen overeen met de gangbare maten voor aluminium systeemprofielen en zijn verkrijgbaar in 20x20mm, 30x30mm en 40x40mm. De hoogte varieert afhankelijk van de hoek. Wij hebben de minimum- en maximumhoogte hieronder in de specifieke gegevens vermeld. De hoekverbinders hebben licht afgeronde hoeken, waarvan de hoekradius overeenkomt met onze profielen en dus perfect past bij de doorsnede van het profiel. Ze kunnen ook gecombineerd worden met alle andere i-type bouwprofielen met afgeronde buitenhoeken. Zelfs met de hoekprofielen van type B is een stabiele, veerkrachtige verbinding mogelijk, hoewel de buitenhoeken van de profielen minimaal uitsteken vanwege het hoekprofielontwerp.

De hoekverbinders bestaan uit twee afzonderlijke onderdelen die ten opzichte van elkaar kunnen worden bewogen en zijn gemaakt van massief gegoten zink. Dit is een legering die wordt gekenmerkt door een goede mechanische sterkte en weerstand tegen vervorming. Gegoten zink is ook roestvrij en kan daarom buiten worden gebruikt zonder dat vocht of weersomstandigheden de levensduur van de constructie beïnvloeden. Het lage gewicht en het aantrekkelijke zilveren oppervlak zijn andere positieve aspecten van de spuitgegoten zinkonderdelen die het vermelden waard zijn. De schroeven die de twee beugels verbinden zijn gemaakt van koolstofstaal met een hoge sterkte, waarvan het vernikkelde oppervlak ook gekenmerkt wordt door een goede corrosiebestendigheid.

NOTITIE: Zeer weinig constructieprofielen, waaronder die van ons, zijn voorzien van schroefdraad in het vrijmaak gat, zodat dit nog ingesneden moet worden om de cilinderschroef erin te schroeven. Dit is echter heel gemakkelijk te doen met een eenvoudige M6 of M8 binnendraadfrees, omdat aluminium heel gemakkelijk te bewerken is, dus zelfs schroefdraad snijden is geen uitdaging. De diepte van de schroefdraad hangt af van de lengte van de schroeven, die minstens 30 tot 100mm in het profiel geschroefd moeten worden, afhankelijk van de totale lengte en belasting van de frameconstructie.

Specifieke gegevens van de profielverbinders met verstelbare hoek

• Profielaansluiting 20x20mm: Afmetingen (BxDxH): ca. 20mm x 20mm x 30mm/24mm (0°/90°), Ø gat: 6,25mm, gewicht: 38g
• Profielaansluiting 30x30mm: Afmetingen (BxDxH): ca. 30mm x 30mm x 49mm/39mm (0°/90°), Ø gat: 7,75mm, gewicht: 120g
• Profielaansluiting 40x40mm: Afmetingen (BxDxH): ca. 40mm x 40mm x 59mm/47mm (0°/90°), Ø gat: 8,50mm, gewicht: 253g

Installatie en gebruik van connectoren met variabel profiel

Voor het verbinden van twee constructieprofielen met verstelbare hoekverbindingen zijn twee cilinderkopschroeven nodig die een schroefdraaddiameter van 6mm of 8mm moeten hebben. Als dit nog niet gebeurd is moet het spelinggat voorzien worden van voldoende schroefdraad voor de lengte van de schroef met schroefdraad, zodat deze helemaal in het spelinggat geschroefd kan worden om een stevige, dragende verbinding te krijgen. De lengte van de schroef hangt af van de belasting die later op de constructie zal worden uitgeoefend en moet eerder iets langer dan te kort worden gekozen.

Afhankelijk van de versie is een Pozidriv^® 2 kruiskopschroevendraaier nodig voor de 20mm profielaansluiting, of een 4mm Inbus^® sleutel voor de 30mm of 40mm versie, om de zijschroef voor de hoekafstelling los te draaien en na de installatie weer vast te draaien. Daarnaast is er gereedschap nodig voor het indraaien van de cilinderkopschroef. Voor onze 6mm dopschroeven is dit een 5mm inbussleutel. De 8mm dopschroeven met inbus aandrijving worden daarentegen met een 6mm sleutel ingedraaid. De schroef wordt door het montage gat van de profielaansluiting gestoken en vervolgens in het spelinggat van het profiel geschroefd. Kleine gegroefde banen op het montagevlak van de verbinder voorkomen dat het vastgeschroefde profiel na de installatie verdraait onder mechanische belasting. Het tweede constructieprofiel wordt op dezelfde manier vastgeschroefd. Tot slot kan de gewenste hoek worden ingesteld en vastgezet met de zijschroef.

NOTITIE: De profielverbinders zijn kwa breedte precies afgestemd op vierkante bouwprofielen. Bij het monteren is het belangrijk dat de profielen precies haaks gezaagd worden, anders sluit de hoek niet precies aan op het profiel. De schroefkop van de cilinderschroef zal ook niet vlak zijn, wat een negatief effect kan hebben op de sterkte van de schroefverbinding. Daarom raden wij aan om bij het op maat zagen van de constructieprofielen een decoupeerzaag met een fijn getand zaagblad voor licht metaal te gebruiken, en om de snijkant na het zagen te ontbramen.

Als alternatief kan het in de profielgroef worden gemonteerd. Dit is echter alleen mogelijk in een rechte hoek ten opzichte van het profiel, omdat er twee groefbanden aan de onderkant zijn bevestigd. Deze voorkomen dat de profielverbinder verdraait. In dit geval kan hij worden bevestigd met een groefsteen en een cilinderschroef of een hamerschroef in combinatie met een flensmoer. Het voordeel van deze montagevariant is dat de schuin bevestigde profielen indien nodig flexibel langs de groef kunnen worden verplaatst.

De variabele hoekverstelling biedt een volledig nieuwe mate van flexibiliteit bij het verbinden van bouwprofielen. Het is bijvoorbeeld gemakkelijk om een afdak voor fietsen, vuilnisbakken of tuingereedschap te bouwen met een lichte dakhelling zodat het regenwater weg kan lopen. Hetzelfde geldt voor een kleine overkapping voor de voordeur om in ieder geval bij de ingang van de voordeur bescherming tegen de regen te bieden. Kleine kassen met frameconstructies van bouwprofielen en beglazing van splintervrij polycarbonaat kunnen net zo snel en stevig worden gebouwd als een onderbouw voor een balkoncentrale, met een perfecte hellingshoek voor inkomend zonlicht, om het beste uit het zonnesysteem te halen.

Voorbeelden van toepassingen voor flexibele hoekverbinders

• De profielverbinders met verstelbare hoek zijn ideaal voor dakconstructies in kassen
• De variabele hoek maakt de connectoren perfect voor de onderbouw van fotovoltaïsche systemen
• De verstelbare hoek wordt gebruikt om de ideale dakhelling te verkrijgen voor overkappingen en luifels
• Met hoekverbindingen kan een frameconstructie worden gemaakt als een driehoek, veelhoek of trapezium
• De hoekverbindingen kunnen ook worden gebruikt voor wandmontage van klapdeuren, poorten of klaptafels

Technische gegevens van profielverbinders met verstelbare hoek

• Materiaal (aansluiting): Zink spuitgietwerk
• Materiaal (schroef): Koolstofstaal (vernikkeld)
• Kleur: Zilver
• Hoek: -90° tot +90°
• Hoogte bij 0°: 30mm tot 56mm
• Hoogte bij 90°: 24mm tot 47mm
• Ø Gaten boren: 6.25mm tot 8.50mm
• Gewicht: 38g - 253g
• UV-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Goed
