Sleufmoer met veerkogel (vernikkeld)

Sleufmoer met veerkogel voor bouwprofielen

6mm of 8mm sleufbreedte ✓ Verschillende draadmaten ✓ Voor binnen en buiten ✓

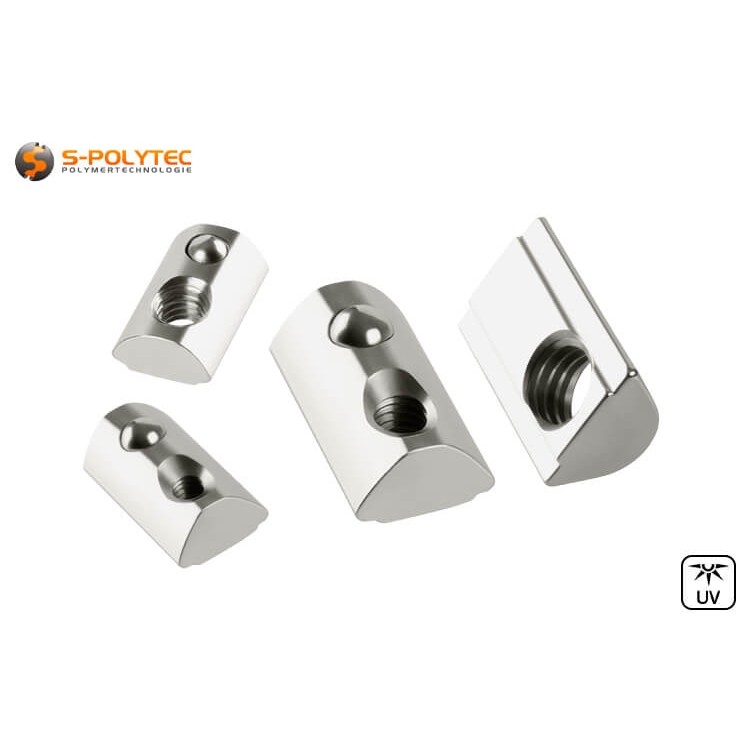

Onze sleufmoeren met veerkogels zijn verkrijgbaar in verschillende versies voor constructieprofielen met een sleufbreedte van 6mm of 8mm. Daarnaast zijn de brede sleufmoeren ook verkrijgbaar in verschillende maten wat betreft de binnendraad, die een draaddiameter heeft van 4mm of 5mm voor de kleine sleufmoer van 6mm. De 8mm versie is ook verkrijgbaar met M6 en M8 schroefdraad. Dankzij hun compatibiliteit met I-systeem constructieprofielen (bijv. Item® systeemprofielen) zijn onze sleufmoeren en profielen ook geschikt voor het uitbreiden van bestaande constructies. Dankzij het gebruik van koolstofstaal, dat gekenmerkt wordt door een uitstekende sterkte in combinatie met het verbrede contactoppervlak, zijn met de sleufmoeren met veerkogel hogere individuele belastingen mogelijk dan met een eenvoudige sleufmoer. De extra nikkelcoating maakt ook gebruik in vochtige omgevingen en buiten mogelijk, omdat deze oppervlaktecoating zorgt voor een goede corrosiebestendigheid van het staal.

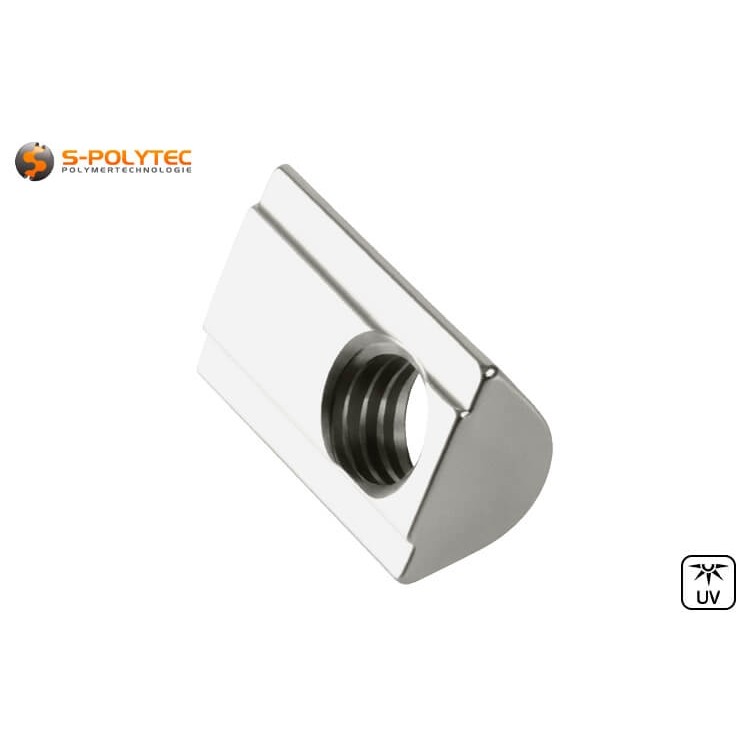

De verende stalen kogel houdt de gleufmoer op zijn plaats, maar kan indien nodig toch gemakkelijk binnen de gleuf worden bewogen. Dit is vooral een voordeel bij het bevestigen van onderdelen, scharnieren of hoekverbindingen aan verticale bouwprofielen en maakt de montage aanzienlijk eenvoudiger. Het grotere contactoppervlak verdeelt de trek- en schuifkrachten over een groter oppervlak op het profiel, waardoor het risico op inkepingen of vervorming van de groeven bij hogere belastingen aanzienlijk wordt verminderd.

NOTITIE: De gleufmoeren zijn compatibel met I-System profielen. Er moet alleen rekening worden gehouden met de sleufbreedte en sleufdiepte, zodat ze in het profiel kunnen worden gestoken. Als de sleufdiepte van het profiel te groot is, zal het klemeffect van de veerkogel niet effectief zijn.

Eigenschappen van onze zelfborgende sleufmoeren

Een sleufmoer met een veerkogel bestaat in principe uit twee kernelementen. Aan de ene kant is er de binnendraad om de schroef met schroefdraad vast te houden, zoals ook het geval is bij eenvoudige sleufmoeren. Daarnaast is er een kleine stalen kogel die door een kleine veer naar buiten wordt geduwd. Dit zorgt ervoor dat de sleufmoer stevig op zijn plaats wordt gehouden in de sleuf. De moer kan nog steeds zonder problemen worden verplaatst, op voorwaarde dat de sleuf de juiste diepte heeft. Dit proces is ook bekend van omkeerbare ratels, waarbij de veervergrendeling voorkomt dat de inbusmoeren eenvoudig loskomen van de vierkante mof. De ontwerpgerelateerde breedte van de sleufmoer betekent dat deze alleen vanaf de zijkant in het profiel kan worden gestoken, maar heeft ook het voordeel dat het contactoppervlak met het profiel bijna drie keer zo groot is als bij een eenvoudige sleufmoer die door de open groef in het profiel wordt gestoken. Dit resulteert ook in een aanzienlijk betere verdeling van de trek- en schuifbelasting. De sleufmoeren zijn gemaakt van massief koolstofstaal, een zeer sterk materiaal dat ideaal is voor veilige en veerkrachtige bevestigingen.

De nikkelcoating dient twee doelen. Ten eerste verbetert het de weerstand tegen corrosie in vochtige omstandigheden aanzienlijk, wat betekent dat de bevestigingsmiddelen ook gebruikt kunnen worden voor constructies in vochtige ruimtes zoals badkamers, sauna's en zwembaden, maar ook in buitenruimtes. Ten tweede wordt het risico op contactcorrosie, dat kan optreden wanneer staal en aluminium in direct contact komen, aanzienlijk verminderd. Bovendien heeft de sleufmoer een aantrekkelijk oppervlak met een fijne glans, ook al wordt het na installatie meestal aan het zicht onttrokken.

Sleufmoeren zijn verkrijgbaar in talloze vormen en varianten, dus het is belangrijk om de afmetingen van de sleuven van constructieprofielen en sleufmoeren goed te bekijken. Dit is vooral belangrijk voor sleufmoeren met veerkogel, zodat de veerbelaste kogel voldoende gefixeerd is in het profiel. Onze sleufmoeren zijn afgestemd op onze constructieprofielen. Deze zijn echter, net als alle andere onderdelen, compatibel met I-System profielen. Onze sleufmoeren met veerkogel kunnen dus ook gecombineerd worden met de meeste profielen van andere fabrikanten.

Specifieke gegevens van de sleufmoeren met veerkogel

• Sleufmoer M4 voor 20x20mm, groef 6: Ø Schroefdraad: 4mm, groefbreedte: 6mm, groefdiepte: 6,1mm, gewicht: 1g
• Sleufmoer M5 voor 20x20mm, groef 6: Ø Schroefdraad: 5mm, groefbreedte: 6mm, groefdiepte: 6.1mm, gewicht: 1g
• Sleufmoer M4 voor 30x30mm, groef 6: Ø Schroefdraad: 4mm, groefbreedte: 8mm, groefdiepte: 7,5mm, gewicht: 8g
• Sleufmoer M5 voor 30x30mm, groef 8: Ø Schroefdraad: 5mm, groefbreedte: 8mm, groefdiepte: 7,5mm, gewicht: 8g
• Sleufmoer M6 voor 30x30mm, groef 8: Ø Schroefdraad: 6mm, groefbreedte: 8mm, groefdiepte: 7,5mm, gewicht: 10g
• Sleufmoer M8 voor 30x30mm, groef 8: Ø Schroefdraad: 8mm, groefbreedte: 8mm, groefdiepte: 7,5mm, gewicht: 8g

Installatie en gebruik van sleufmoeren

Sleufmoeren vermenigvuldigen de mogelijkheden voor constructieprofielen. Terwijl eenvoudige sleufmoeren meer dan voldoende zijn voor eenvoudige bevestigingen, dienen sleufmoeren met veerkogels het doel om niet gewoon weg te glijden in de sleuf van het profiel en zorgen ze ook voor een betere verdeling van de belasting door het grotere contactoppervlak, zodat zelfs zwaardere onderdelen aan het profiel bevestigd kunnen worden zonder bang te hoeven zijn voor vervorming. De montage van beugels, hulpstukken, afdekplaten enz. is vergelijkbaar met die van conventionele sleufmoeren, met als enige verschil dat de grotere sleufmoer zijdelings in de sleuf moet worden gestoken, terwijl een conventionele sleufmoer door de open sleuf gestoken en gedraaid kan worden.

De binnendraad van de sleufmoeren wordt gebruikt om schroeven met schroefdraad vast te zetten. Afhankelijk van het bevestigingsonderdeel moet u controleren of de schroef een verzonken kop of een cilinderkop moet hebben. Onze scharnieren of eenzijdige afgeronde montagebeugels vereisen schroeven met een verzonken kop. Voor alle andere beugels en profielverbinders die met schuifmoeren worden bevestigd, zijn cilinderkopschroeven geschikter. De lengte van de schroef moet zo worden gekozen dat hij voldoende in de schroefdraad van de schuifmoer kan worden geschroefd, maar niet zo lang dat hij het profiel aan de binnenkant bereikt.

NOTITIE: De gleufmoeren zijn breder dan conventionele gleufmoeren en moeten daarom via een open uiteinde van het constructieprofiel in de gleuf worden gestoken.

Voorbeelden van het gebruik van sleufmoeren met veerkogels

• De grotere sleufmoeren zijn ideaal voor dragende stutten in bouwprofielen
• Sleufmoeren met veerkogellagers maken het aanzienlijk eenvoudiger om scharnieren aan verticale profielen te bevestigen
• Dankzij de veerbelaste kogel zijn de sleufmoeren goed voor het verschuiven van plafondlampen of gordijnen
• In combinatie met verstelbare hoekverbindingen op de profielgroef zijn robuuste dakconstructies mogelijk
• De brede sleufmoeren zijn ideaal voor het monteren van onze extra versterkte 90° montagebeugels

Technische gegevens van de antislip sleufmoeren

• Materiaal: Koolstofstaal (vernikkeld)
• Kleur: Zilver
• Sleufbreedte: 6mm of 8mm
• Compatibiliteit: I-Systeem
• Type schroefdraad: Inwendige draad
• Ø Schroefdraad: M4, M5, M6 resp. M8
• Gewicht: 1g tot 10g
• UV-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Goed
