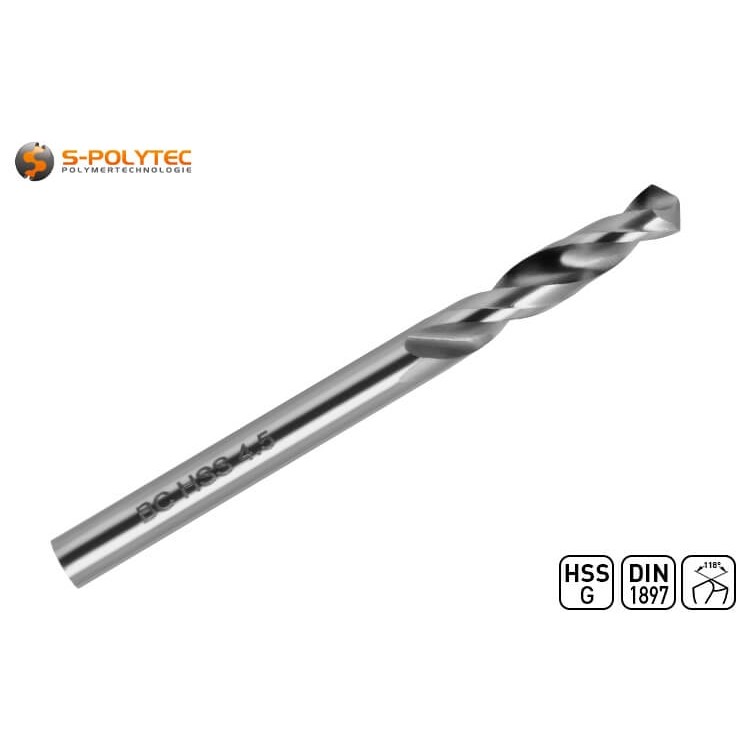

HSS-G boor (extra kort, DIN 1897)

HSS-G boor voor metaal - Extra korte versie

Vervaardigd volgens DIN 1897 ✓ Profielgeslepen uitvoering ✓ Hoogwaardig HSS-staal ✓

Onze HSS-G draaiboren conform DIN 1897 met korte boorsnede zijn geschikt voor het boren van metalen zoals staal, aluminium, ijzer, maar ook kunststoffen en diverse andere harde materialen. Ze worden gekenmerkt door een aanzienlijk hogere torsiesterkte in vergelijking met conventionele metaalboren. De korte boren zijn gemaakt van hoogwaardig hogesnelheidsstaal dat een lange levensduur garandeert. De boorspiraal en boorkop zijn precisiegeslepen om een grotere scherpte te bereiken. Vooral de kruisslijping van de zelfcentrerende boorpunt heeft de best mogelijke precisie, zelfs bij gebruik als puntlasboor in metaal voor boren uit de vrije hand.

Wij bieden de extra korte metaalboren van HSS-staal in vele maten tegen onverslaanbare prijzen.

HSS-G boren zijn iets duurder dan HSS-R boren. Het prijsverschil is te wijten aan het complexere productieproces, want in tegenstelling tot de gewalste boor, die bijna geen overtollig materiaal produceert tijdens het walsen, wordt een geslepen boor vervaardigd uit een ronde onbewerkte steen, waarbij de groeven uit het ronde staal worden gefreesd en vervolgens uitgebreid worden geslepen. Dit resulteert ook in een aanzienlijke kwaliteitsverhoging, zodat een HSS-G boor nauwkeuriger boort, vooral door harde metalen zoals gelegeerd of ongelegeerd staal en gietstaal. Zelfs bij aluminium, dat we aanbieden in de vorm van platen en profielen in verschillende uitvoeringen, zijn de duurzaamheid, blijvende scherpte en precisie merkbaar, zodat de kleine meerprijs uiteindelijk een besparing betekent.

Omvang van de levering:

• 1 x HSS-G boor DIN 1897 in gekozen maat

OPMERKING: Voor gebruik moet een boormachine altijd worden gecontroleerd op schade aan de boorkop en de snijkanten van de boorspiraal. In geval van twijfel moet een gebruikte boor worden vervangen door een nieuwe, onbeschadigde boor om nauwkeurig te kunnen boren zonder dat de boor vastloopt.

Eigenschappen van de extra korte HSS-G boor

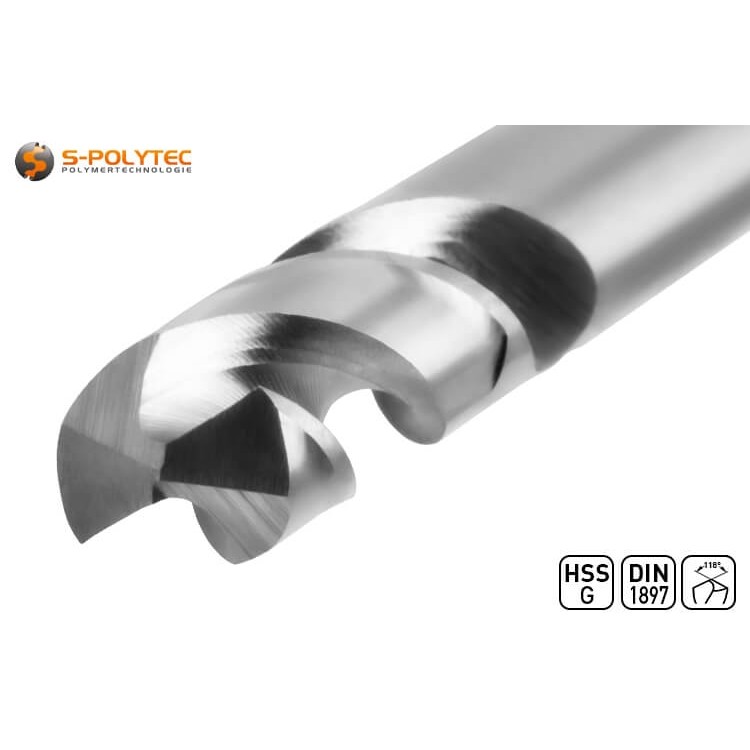

De HSS-G boren volgens DIN 1897 hebben precisiegeslepen metalen boren van hoogwaardig gelegeerd hogesnelheidsstaal, dat wordt gekenmerkt door een uitstekende slijtvastheid. Geslepen betekent dat de snijkanten, groeven en boorpunten van de massieve boren met de hoogste precisie zijn geslepen, wat resulteert in een aanzienlijk hogere scherpte in vergelijking met de gerolde boor. Dit leidt tot een aanzienlijke toename van de precisie bij het hanteren en in de boorgaten zelf. De kruislings geslepen boorpunt met een tiphoek van 118°, wat typisch is voor metaalboren, baant zich een weg door de oppervlakken met uiterste precisie, zelfs in het midden van de boorpunt, wat overeenkomt met een centreerpunt met zelfcentrerende eigenschappen. Dit betekent dat boren uit de vrije hand ook mogelijk is zonder weg te glijden, terwijl tegelijkertijd aanzienlijk minder kracht nodig is en veel tijd wordt bespaard bij gebruik als puntlasboor. De cilindrische schacht van de boor voor montage in de boorhouder heeft bij alle boren dezelfde diameter als de nominale diameter van de boor.

Het speciale kenmerk van de metaalboor is zijn kortere lengte met een korte boorspiraal. Net als de normale HSS-boor volgens DIN 338 heeft deze ook een normale spiraalvertanding van het type N, maar in directe vergelijking is deze aanzienlijk korter. Dergelijke boren worden meestal gebruikt om lasverbindingen te optimaliseren, daarom wordt deze versie vaak een puntlasboor genoemd. Hij is zeker niet geschikt voor het boren van dikwandige materialen. De korte totale lengte is ideaal voor dunne staalplaten, maar ook voor lichte metalen profielen of zelfs aluminium composietpanelen, want hoe langer de boor, hoe groter het risico dat de boor versplintert. Zelfs hoogwaardig sneldraaistaal vormt hier geen uitzondering en heeft vooral invloed op boren in zeer kleine nominale diameters. Een kortere boor heeft daarentegen een hogere torsiesterkte of weerstand tegen verdraaiing. De totale lengte, evenals de effectieve lengte van de boor, varieert afhankelijk van de boorgrootte en neemt toe met toenemende diameter.

Spiraallengtes van de respectievelijke boorgrootte

• HSS-G metaalboor Ø 2,0mm Totale lengte: 38mm, spiraallengte: 12mm, schachtdiameter: Ø 2,0mm
• HSS-G metaalboor Ø 2,5mm Totale lengte: 43mm, spiraallengte: 14mm, schachtdiameter: Ø 2,5mm
• HSS-G metaalboor Ø 3,3mm Totale lengte: 49mm, spiraallengte: 18mm, Schaduwdiameter: Ø 3,3mm
• HSS-G metaalboor Ø 3,5mm Totale lengte: 52mm, spiraallengte: 20mm, schachtdiameter: Ø 3,5mm
• HSS-G metaalboor Ø 4,2mm Totale lengte: 55mm, spiraallengte: 22mm, schachtdiameter: Ø 4,2mm
• HSS-G metaalboor Ø 4,5mm Totale lengte: 58mm, spiraallengte: 24mm, schachtdiameter: Ø 4,5mm
• HSS-G metaalboor Ø 6,5mm Totale lengte: 70mm, spiraallengte: 31mm, schachtdiameter: Ø 6,5mm
• HSS-G metaalboor Ø 7,0mm Totale lengte: 74mm, spiraallengte: 34mm, schachtdiameter: Ø 7,0mm
• HSS-G metaalboor Ø 7,5mm Totale lengte: 74mm, spiraallengte: 34mm, schachtdiameter: Ø 7,5mm
• HSS-G metaalboor Ø 9,0mm Totale lengte: 84mm, spiraallengte: 40mm, schachtdiameter: Ø 9,0mm
• HSS-G metaalboor Ø 9,5mm Totale lengte: 84mm, spiraallengte: 40mm, schachtdiameter: Ø 9,5mm

Boren met HSS-boren

Om een HSS boor te gebruiken is een accuschroevendraaier of een boormachine met boorhouder nodig. Kolomboormachines met een vaste voet zijn ook geschikt en zelfs op sommige draaibanken kan een boor met ronde schacht worden vastgeklemd. Welk type boormachine gebruikt moet worden is over het algemeen irrelevant, zolang er maar voor gezorgd wordt dat de klopboorfunctie uitgeschakeld is, indien aanwezig. Sommige van deze machines zijn uitgerust met een automatische koelmiddeltoevoer. Vooral bij het boren van harde metalen zoals staal, gietstaal of grijs gietijzer kan dit zeer voordelig zijn, de levensduur van de boor verlengen en ook iets hogere snelheden mogelijk maken.

Dankzij de kruislings geslepen boorpunt met een punthoek van 118°ree; en de geslepen snijkanten van de boorspiraal glijdt de boor bijna moeiteloos door materialen zoals staal, aluminium, koper, messing of ijzer, zelfs zonder speciale boorpasta of koelsmeermiddelen. In dergelijke gevallen moet echter een laag toerental worden aangehouden om warmteontwikkeling te minimaliseren en ervoor te zorgen dat de lange levensduur van de korte metaalboor niet wordt verkort.

Een lage snelheid om hoge temperaturen bij de boor en het boorgat te vermijden is echter niet alleen belangrijk voor metaal. Boren in kunststoffen zoals acrylglas, ABS of polyethyleen levert ook betere resultaten op als de snelheid tot een minimum wordt beperkt. Dit heeft echter niets te maken met de slijtage van de boor. Het gaat hier eerder om het te boren materiaal, want als de boor door de wrijving te veel verhit wordt, smelt de boorspaan en in het ergste geval verhardt hij direct buiten het boorgat zodat hij in de rand van het boorgat smelt. Vooral bij broze kunststoffen kan dit leiden tot lelijke afschilfering aan de rand van het boorgat en zelfs tot scheuren of breken van de kunststofplaat. Met een speciale kunststofboor type HK met een extra brede en langgerekte spiraal is het risico aanzienlijk kleiner.

Technische gegevens van onze profielgeslepen metaalboormachine

• Ø Boorgat: Van 2,0mm tot 9,5mm
• Boortype: Spiraalboor
• Editie: Profiel grond
• Norm: DIN 1897
• Materiaal: Hoge snelheidsstaal (HSS)
• Spiraal lengte: Extra kort
• Ingang: Cilindrische schacht
• Draairichting: Met de klok mee
• Punthoek: 118°
• Spiraalvormige draai: N (normale spiraaldraai)
• De Snede: Gekruiste snede

We hebben bewust toepassingsspecifieke maten gekozen voor de nominale diameters van de verkorte metaalboren, die voornamelijk worden gebruikt voor het verwerken van metalen, dus boren met een diameter van 3,3mm of 4,2mm zijn ideaal voor boorgaten die later met een tap verder worden verwerkt tot metrische binnendraad. Maar ook andere maten, zoals HSS boren met normale spiraallengte volgens DIN 338, zijn bij ons verkrijgbaar tegen gunstige prijzen.

LET OP: Om de levensduur van de geslepen HSS-boor niet onnodig te verkorten, moet u er altijd voor zorgen dat de klopboorfunctie uitgeschakeld is wanneer u boort met een klopboormachine. Anders kan de boor beschadigd raken en in het ergste geval onbruikbaar worden.
