LED-Power controller incl. afstandsbediening

S-Polylight LED stroomregelaar incl. draadloze afstandsbediening

Tot 12 LED-spots mogelijk ✓ Slimme functies ✓ Eenvoudig koppelen ✓

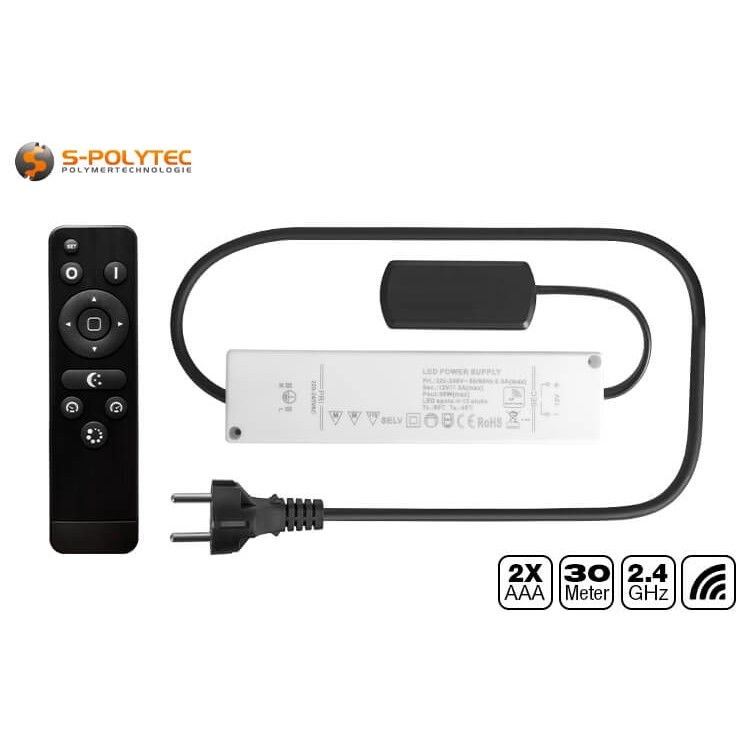

Onze S-Polylight DR-CON36W LED power controller met geïntegreerde 2,4 GHz radio-ontvanger en elektronische dimmer is ideaal om de verlichtingssets van onze LED-inbouwspots voor buiten aan te vullen, bijvoorbeeld om de spots in verschillende groepen aan te sturen of om individuele sets samen te stellen. De controller wordt gebruikt om 4 tot maximaal 12 DR-SP3W LED spots met elk 3 watt aan te sluiten. Dit resulteert in een totaal vermogen van 36 watt bij een uitgangsspanning van 12 volt. Het stroomverbruik wordt elektronisch geregeld en varieert afhankelijk van het aantal aangesloten LED-spots. De vermogensregelaar wordt eenvoudig aangesloten via het stopcontact. De ingangsspanning is variabel en kan tussen 85 volt en 265 volt AC liggen. Het netsnoer en de HUB voor het aansluiten van de LED-spots zijn permanent aangesloten. Kennis van elektrotechniek is dus niet nodig.

Om alle functies van de LED power controller te kunnen gebruiken, wordt een draadloze afstandsbediening meegeleverd. Hiermee kan de verlichting gemakkelijk worden bediend, zodat deze kan worden in- en uitgeschakeld en de helderheid van de aangesloten inbouwspots naar wens kan worden aangepast. Dankzij de draadloze verbinding met een betrouwbare 2,4 GHz frequentie is er geen direct visueel contact met de ontvanger nodig.

Kenmerken van de DR-CON36W LED vermogensregelaar

Het hart van de LED power controller is de voedingseenheid met een uitgangsspanning van 12 volt. De ingangsspanning daarentegen is variabel en kan variëren van 85 volt tot 265 volt. De voedingseenheid wordt aangesloten via een netsnoer met een eurostekker en is 90 cm lang, wat lang genoeg is om de stekker in een daarvoor bestemd stopcontact te steken. De gesloten PVC-behuizing voldoet aan beschermingsklasse IP44 en is dus beschermd tegen het binnendringen van kleine vreemde voorwerpen en spatwater, waardoor de elektronische transformator ideaal is voor beschermde buitenruimtes. Met een lengte van 165 mm, een breedte van 40 mm en een totale hoogte van 25 mm is de voedingseenheid van de vermogensregelaar erg klein, zeker als je bedenkt dat hij ook een elektronische dimmer om de helderheid te regelen en een geïntegreerde 2,4GHz radio-ontvanger heeft.

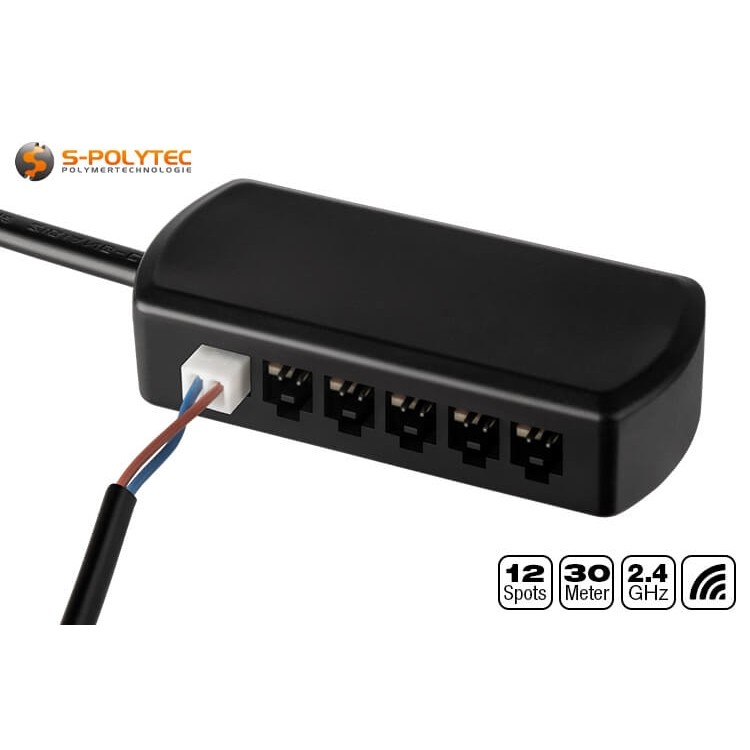

Een aparte HUB, die ook zeer kleine afmetingen heeft, wordt gebruikt om de LED inbouwspots aan te sluiten. De breedte van de zwarte behuizing is 70 mm, de hoogte is ook 25 mm en de diepte is met 33 mm iets kleiner zodat de aansluitkabels er gemakkelijk in kunnen worden gestoken. Er zijn 12 sleuven beschikbaar om deze kabels aan te sluiten, waarvan de helft aan elke kant. Er kunnen dus maximaal twaalf afzonderlijke LED-inbouwspots met een totaal vermogen van 36 watt worden aangesloten. Net als de netkabel is ook de HUB voorbedraad en volledig aangesloten. Solderen of schroeven is niet nodig. De kabel die de HUB verbindt met de uitgangsaansluiting van de voedingseenheid is 175 mm lang en biedt dus iets meer bewegingsruimte als de LED power controller verborgen moet worden achter een afdekplaat of in de holte van een gipsplaat of verlaagd plafond.

De draadloze afstandsbediening, die met één druk op de knop kan worden aangesloten en losgekoppeld van de controller, tilt het gemak en de functionaliteit van Ledverlichting naar een heel nieuw niveau. Dankzij de draadloze technologie is visueel contact met de ontvanger niet nodig, zoals het geval is bij verouderde infrarood afstandsbedieningen. De verlichting kan zelfs door muren heen of vanaf een afstand tot 30 meter worden bediend. Dit betekent dat de verlichting vanuit elke positie kan worden ingeschakeld, gedimd of uitgeschakeld. De behuizing is gemaakt van slagvast ABS-kunststof met een visueel aantrekkelijke geborstelde structuur aan de bovenkant. Aan de achterkant van de ergonomisch gevormde afstandsbediening bevindt zich het deksel voor het batterij vak, waarin de twee AAA-batterijen van 1,5 V zitten die nodig zijn om de afstandsbediening te bedienen. Deze worden niet meegeleverd.

WAARSCHUWING: De controller is alleen geschikt voor onze dimbare DR-SP3W LED inbouwspots in warm wit (3000K) met een enkel wattage van 3 watt, die we aanbieden in de behuizingskleuren antracietgrijs (RAL 7016), zilver en wit.

Voordelen van de DR-CON36W vermogensregelaar van S-Polylight

• Eenvoudige aansluiting van 4-12 DR-SP3W LED inbouwspots van elk 3 watt
• De ingangsspanning is variabel en kan liggen tussen 85 volt en 265 volt wisselstroom
• De LED-vermogensregelaar heeft een geïntegreerde elektronische dimfunctie
• Het stroomverbruik wordt elektronisch geregeld, afhankelijk van het aantal aangesloten LED-spots
• Bediening tot op 30 meter afstand dankzij 2,4 GHz radiotechnologie
• Voor het aansluiten van de bekabeling is geen gereedschap of gespecialiseerde kennis nodig
• De compacte behuizing van de vermogenscontroller en HUB kan gemakkelijk worden verborgen
• Bediening met de draadloze afstandsbediening vereist geen zicht op de controller

Aansluiting en gebruik van de slimme LED-bedieningseenheid

De S-Polylight LED power controller is volledig voorbedraad zodat er geen gereedschap nodig is voor de installatie. De 90 cm lange netkabel voor de voeding is permanent aangesloten. De HUB, die de aansluitingen voor de twaalf LED-spots levert, is ook permanent aangesloten op de voedingseenheid. De verbindingskabels die hiervoor nodig zijn, worden meegeleverd met elke afzonderlijke spot, zodat de 2-pins stekker gewoon in één poort van de HUB kan worden gestoken nadat de respectieve kabels zijn gelegd.

Koppelen met één druk op de knop
Voordat de LED power controller in gebruik wordt genomen, moeten alle aansluitkabels worden gelegd en de bijbehorende LED spots worden aangesloten en geïnstalleerd. Zorg ervoor dat alle aansluitkabels die op de controller moeten worden aangesloten stevig in de poort zitten en houd de afstandsbediening klaar. Als je dit nog niet hebt gedaan, voorzie het dan van de batterijen. Om de draadloze afstandsbediening op de controller aan te sluiten, moet je binnen 5 seconden nadat je de stekker in het stopcontact hebt gestoken kort op de knop drukken. Druk hiervoor op de modusknop in het midden van de cirkel voor helderheidsregeling. Die is gemarkeerd met een wit, afgerond vierkant.

OPMERKING: Als er meer dan 12 inbouwspots moeten worden gebruikt en ze allemaal tegelijk moeten worden bediend met één draadloze afstandsbediening, is dit mogelijk door alle gewenste controllers tegelijk van stroom te voorzien en het koppelingsproces te voltooien door kort op de modusknop te drukken. Het is echter niet mogelijk om meerdere controllers afzonderlijk te schakelen of te dimmen met één afstandsbediening.

Eenvoudige ontkoppeling van de controller
Als een tweede LED-controller per ongeluk tegelijkertijd met de afstandsbediening is gekoppeld omdat beide tegelijkertijd van stroom werden voorzien en de koppelingsmodus werd geactiveerd, kunnen ze ook weer worden ontkoppeld. Eerst moet de stekker van de betreffende controller ongeveer 5 minuten uit het stopcontact worden gehaald. Herstel nu de stroomtoevoer en activeer opnieuw de koppelingsmodus van het individuele apparaat. Door de modusknop ongeveer 5 seconden lang ingedrukt te houden, wordt de afstandsbediening losgekoppeld van de LED-controller.

Gegevens over de S-Polylight DR-CON36W vermogensregelaar

• Product type: wStroom convertor
• Materiaal (behuizing): PVC
• Kleur (behuizing): Wit/zwart
• Afmetingen behuizing (regelaar): 165mm x 40mm x 25mm
• Afmetingen behuizing (HUB): 70mm x 30mm x 25mm
• Aansluiting netvoeding: Eurostekker (lengte 900 mm)
• Aansluiting LED-spot: 2-polige stekker
• Ingangsspanning: 85 Volt - 265 Volt AC
• Uitgangsspanning: 12 Volt DC
• Beschermingsklasse: IP44 (Solid-state en spatwaterdicht)
• Aantal spots: max. 12 spots
• Prestaties: 12W - 36W
• Frequentiebereik: 2.4GHz (inclusief afstandsbediening)
