Metalen scharnieren voor bouwprofielen

Hoogwaardige metalen scharnieren voor bouwprofielen

Diverse maten ✓ Roestvast gegoten zink ✓ Ook voor buiten ✓

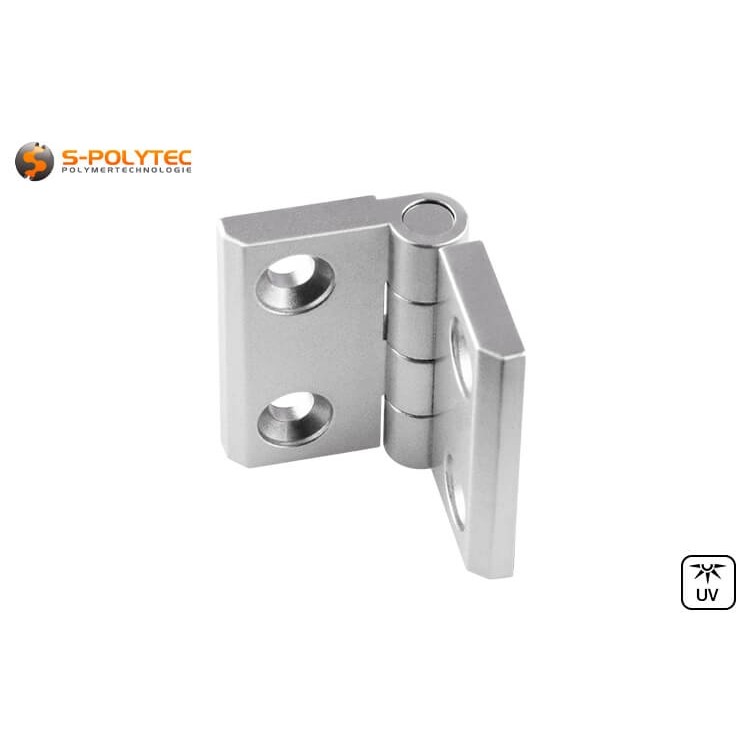

Onze robuuste scharnieren van hoogwaardig spuitgegoten zink zijn verkrijgbaar in drie verschillende maten, waarvan de afmetingen perfect afgestemd zijn op bouwprofielen met een profielbreedte van 20 mm, 30 mm of 40 mm met een centraal geplaatste groef. In tegenstelling tot kunststof scharnieren van polyamide zijn de metalen scharnieren van roestvast gegoten zink ook geschikt voor langdurig buitengebruik. Ze worden gemonteerd op constructieprofielen met eenvoudige gleufmoeren of gleufmoeren met veerkogels en draadschroeven met verzonken kop, die ook standaard worden meegeleverd en indien gewenst tegelijkertijd kunnen worden besteld. De scharnieren kunnen ook worden gebruikt als deur-, raam- en poortscharnieren en kunnen ook rechtstreeks op houten of metalen balken en palen worden geschroefd met geschikte bevestigingsmiddelen.

De metalen scharnieren zijn erg sterk. Dit heeft een bijzonder positief effect op de draagkracht, zodat er zelfs grotere deuren en kleppen mee gemaakt kunnen worden. De roestbestendige scharnieren zijn ook zeer geschikt voor opvouwbare privacyschermen op terrassen en balkons of voor scheidingswanden binnenshuis. De aantrekkelijke zilverkleur met een subtiel metaaleffect past niet alleen perfect bij onze zilverkleurig geanodiseerde bouwprofielen. Het geeft het meubelscharnier ook een uiterst hoogwaardige en elegante uitstraling, ongeacht of het gebruikt wordt met witte panelen in één kleur, gekleurde panelen of panelen in hout- of trendy betonlook.

NOTITIE: Om de scharnieren aan het structuurprofiel te bevestigen zijn T-Slotmoeren en schroeven met verzonken kop nodig, die met een Allen® sleutel worden vastgezet. De grootte van de T-Slotmoeren varieert, net als de schroefdraadlengte van de schroeven, afhankelijk van het gekozen profielontwerp.

Eigenschappen van onze zinkgietscharnieren

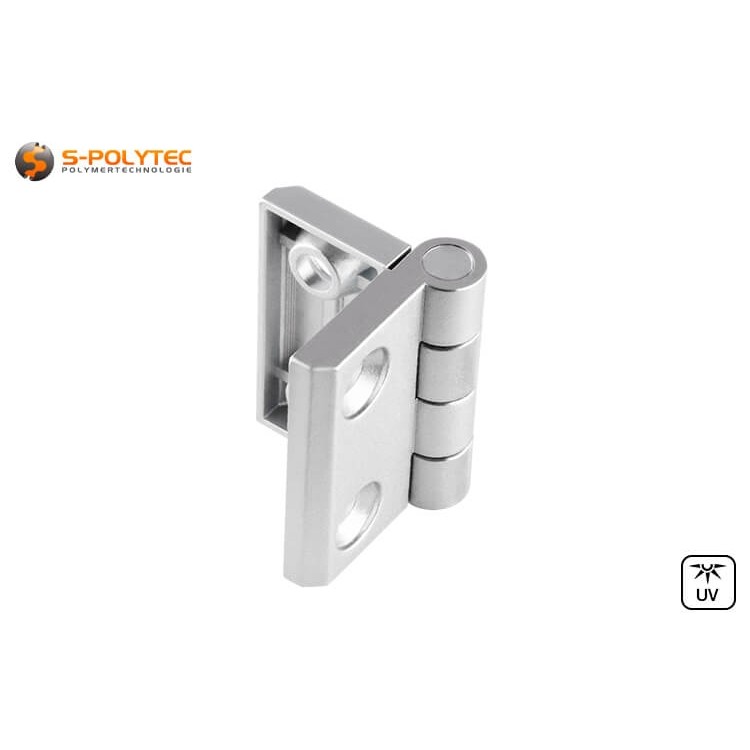

Onze metalen scharnieren zijn verkrijgbaar in drie verschillende maten die passen bij onze constructieprofielen met een randbreedte van 20, 30 of 40 mm. Met ons optioneel verkrijgbare montagemateriaal kunnen ze snel en eenvoudig aan het groefprofiel bevestigd worden met een standaard inbussleutel. De zilverkleurige scharnieren danken hun aantrekkelijke kleur, die perfect past bij de aluminium-zilverkleurige oppervlakken van bouwprofielen, aan het feit dat ze gemaakt zijn van hoogwaardig spuitgegoten zink. Dit is een uiterst corrosiebestendige metaallegering die, in tegenstelling tot de eenvoudigere scharnieren uit zwart polyamide, ook geschikt is voor gebruik in buitenruimtes. Bovendien is het metalen scharnier aanzienlijk sterker bij hogere gewichtsbelastingen. De weerbestendige scharnieren zijn daarom bijzonder geschikt voor het bevestigen van deuren aan luifels, overdekte parkeerplaatsen of kleine serres.

We bieden de massief metalen scharnieren aan in drie verschillende versies, met afmetingen qua breedte en hoogte die zo ontworpen zijn dat ze perfect aansluiten op het profielvlak van onze bouwprofielen in de juiste maat en een grote openingshoek van ongeveer 270° toelaten. Beide scharniervleugels zijn voorzien van twee montagegaten met een verzinking van 45°, zodat vlakke montage met verzonken kopschroeven een volledige sluiting van het scharnier garandeert. De afstand tussen de twee montagegaten is zo gekozen dat de belasting optimaal wordt verdeeld en ook het risico op breuk bij het vastschroeven van kunststofplaten of houtmaterialen bij rechtstreekse montage tot een minimum wordt beperkt. De diameter van de gaten wordt ook zo gekozen dat de dikte van de schroeven overeenkomt met de mogelijke belasting. Dit is ongeveer 5 mm voor het kleine scharnier en ongeveer 6 mm voor de twee grotere, dus we raden een schroef met schroefdraad van M5 of M6 aan, of houtschroeven met een draaddiameter van 4,5 of 5,5 mm. Bij montage op bouwprofielen is de maximale schroefdraadlengte afhankelijk van de diepte van het betreffende profiel. Voor het kleine scharnier raden we een schroefdraadlengte van 10 mm aan. Voor het 30mm scharnier en het 40mm scharnier is de lengte van de schroefdraad idealiter 16mm. De T-Slotmoeren moeten worden gekozen op basis van de breedte van de groef. De binnendraad van de T-Slot Moer moet overeenkomen met de schroefdraad van de schroef.

NOTITIE: De scharnieren hoeven niet noodzakelijk gebruikt te worden met onze bouwprofielen, maar kunnen ook gecombineerd worden met bijna alle systeemprofielen, ongeacht het type. In individuele gevallen moet het aanbevolen montagemateriaal wel aangepast worden aan de groefbreedte en groefdiepte van het profiel. Daarnaast kunnen de scharnieren ook gebruikt worden in de meubelbouw of bij wandmontage. Ook hier moeten de bevestigingsmiddelen aangepast worden aan het beoogde gebruik. Bij de keuze van de schroeven met verzonken kop is het vooral belangrijk dat de schroefdraaddiameter en de buitendiameter van de kop niet te klein of te groot zijn.

Aanbevelingen voor montage op bouwprofielen

• Scharnier voor 20x20mm groef 6 Afmetingen (BxHxD): ca. 23/38mm x 30mm x 9mm (gesloten/open), sleufmoer: Moer6 M5, schroef: M5x10mm, gewicht: 26g
• Scharnier voor 30x30mm groef 8 Afmetingen (BxHxD): ca. 31/50mm x 50mm x 14mm (gesloten/open), sleufmoer: Moer8 M6, schroef: M6x16mm, gewicht: 76g
• Scharnier voor groef 40x40mm 8 Afmetingen (BxHxD): ca. 38/63mm x 50mm x 14mm (gesloten/open), sleufmoer: Moer8 M6, schroef: M6x16mm, gewicht: 82g

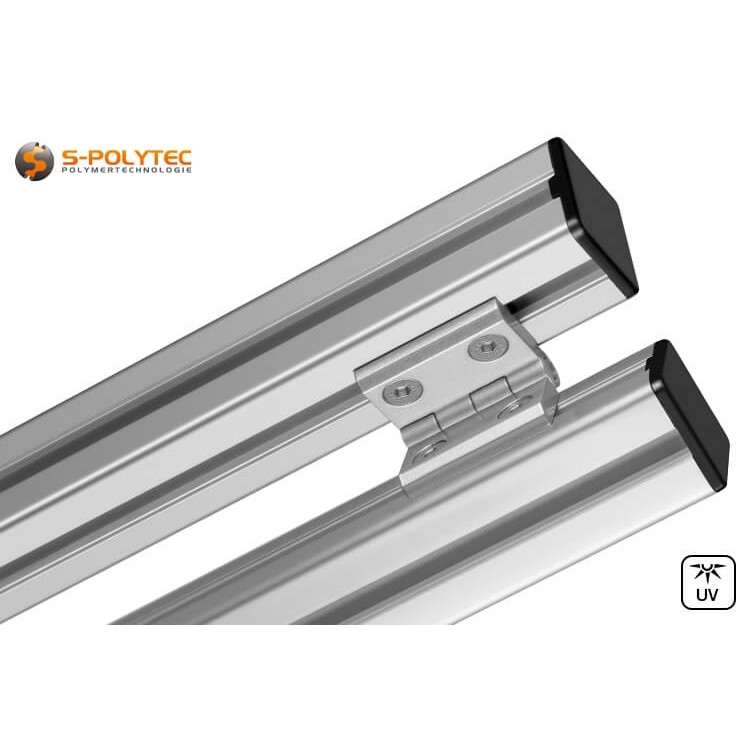

Montage van toepassing van scharnieren van gegoten zink op constructieprofielen

Onze scharnieren van gegoten zink zijn qua afmetingen en design perfect afgestemd op onze constructieprofielen. Met slotmoeren en verzonken kopschroeven kunnen op elk moment beweegbare constructies worden gebouwd en deuren, deksels en kleppen achteraf worden gemonteerd. De gleufmoeren, waarvan de maat afgestemd moet zijn op de gleufbreedte van het systeemprofiel, moeten een binnendraad hebben van M4 of M5 voor het kleinere scharnier en groter voor het grotere scharnier. De lengte van de schroef moet ook overeenkomen met deze schroefdraadmaat en 10 mm of 16 mm lang zijn. Het scharnier heeft twee montagegaten aan elke kant, zodat er, afhankelijk van de montageconfiguratie, twee of vier schroeven en glijblokken nodig zijn voor een veilige en torsiestijve montage op het constructieprofiel. De eenvoudigste manier is om het schuifblok en de schroef vooraf te monteren en samen met het scharnier in de groef te steken, waarna je ze vastdraait met een geschikte inbussleutel. Steek hiervoor de schroeven door de binnenkant van het scharnier, dat twee uitgesproken verzonken gaten heeft, en draai de gleufmoer iets op de schroefdraad. Draai vervolgens beide gleufmoeren zodat ze loodrecht op het scharnier staan om ervoor te zorgen dat ze in de open gleuf van het profiel worden gestoken. Zodra beide glijblokjes in de groef zijn geplaatst, kunnen ze worden vastgedraaid door ze met de klok mee te draaien. Als de positie van het scharnier niet perfect is, kunnen de twee schroeven iets worden losgedraaid en kan het scharnier naar wens worden verplaatst binnen de groef, zonder beschadigingen of zichtbare sporen achter te laten op het profiel. Voor de tweede vleugel van het scharnier moeten de bovenstaande montagestappen worden herhaald als ook hier een constructieprofiel moet worden bevestigd. Bij het monteren van plaatmateriaal of het vastschroeven aan de muur, op hout of metaal, kan het nodig zijn het montagevlak voor te bereiden door gaten te boren en het montagemateriaal dienovereenkomstig te kiezen.

De massief metalen scharnieren overtuigen door hun hoge belastbaarheid. Om te vermijden dat ze verdraaien onder invloed van de belasting op het montagevlak, zijn er twee bevestigingsgaten voorzien, met een optimaal gekozen onderlinge afstand om de torsiestijfheid binnen de groef te garanderen en de belasting optimaal te verdelen op het profielvlak. Hetzelfde geldt bij gebruik als meubelscharnier. Ook hier hebben de twee gaten het voordeel dat de scharnieren niet torderen en bovendien is het risico op uitbreken van de schroeven in het hout aanzienlijk kleiner. Dit zorgt voor een aanzienlijk grotere duurzaamheid, vooral bij zwaardere kastdeuren of bij montage op goedkope spaanplaat.

TIP: Het plaatsen van schuifblokken is een beetje lastig bij verticale bouwprofielen, omdat ze naar beneden kunnen glijden. Er zijn twee manieren om de installatie te vergemakkelijken. Ofwel gebruik je een schuifblok als begrenzing, ofwel schroef je de schroeven met verzonken kop door de bevestigingsgaten van het scharnier een beetje in de twee schuifblokken en steek je ze samen met het scharnier in het groefprofiel.

De robuuste metalen scharnieren zijn ideaal voor deuren, ramen, kleppen en vouwconstructies van aluminium profielen voor binnen- en buitengebruik en zijn daarom perfect voor ramen en deuren van serres, maar ook voor deuren van fiets- en vuilnisbakkenoverkappingen, maar ook voor het openen van kleppen van pompdeksels voor tuinzwembaden, waarvoor onze constructieprofielen allemaal zeer geschikt zijn. De massieve scharnieren kunnen ook gebruikt worden in de meubelmakerij of interieurbouw, rechtstreeks op hout geschroefd, bijvoorbeeld om een dakluik te bevestigen aan een houten balk die toegang geeft tot de zolder. Merk wel op dat er verschillende schroeven met verzonken kop nodig zijn voor montage op hout, staal of kunststof.

Voorbeelden van toepassingen voor onze roestbestendige metalen scharnieren

• De scharnieren van roestvrij gegoten materiaal zijn perfect voor deuren en kleppen op aanhangwagencarrosserieën
• Dankzij de grote openingshoek kunnen onderhoudsluiken en inspectieopeningen ver genoeg worden geopend
• Het solide ontwerp is ook ideaal voor hogere belastingen, bijvoorbeeld op grote machineafdekkingen
• Het scharnier biedt een breed scala aan toepassingen voor zelfgemaakte tuinmeubelen en buitenkeukens
• Het roestbestendige scharnier is perfect voor kleine tuinpoortjes op schuttingen of op tuinhuisjes of kassen

Technische gegevens van de weerbestendige scharnieren

• Materiaal (scharnier): Zink spuitgieten
• Kleur: Zilver
• Openingshoek: Ca. 270°
• Montagegaten: 4
• Ø Gaten boren: M5 resp. M6
• Gewicht: 26g - 82g
• Uv-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Voldoende
