90° Zware hoeksteun voor constructieprofielen

90° zware hoeksteun - voor bijzonder stabiele hoekverbindingen

Gegoten aluminium van hoge kwaliteit ✓ Met gleufmoeren ✓ Voor cilinderkopschroeven ✓

Onze grote 90° montagebeugels van massief gegoten aluminium zijn verkrijgbaar in twee maten voor constructieprofielen met een breedte van 30mm of 40mm en groeven van 8mm. Deze profielversies worden vaak gebruikt voor dragende constructies die bestand moeten zijn tegen verschillende soorten belastingen. De verbindingsstukken voor zwaar gebruik met een groot montageoppervlak en een eenzijdige hoekversterking zijn ideaal voor dergelijke omstandigheden. Gegoten aluminium wordt niet alleen gekenmerkt door zijn lage gewicht en enorme stijfheid, maar is ook corrosiebestendig, zodat zelfs vocht, regen en UV-straling de duurzaamheid en het uiterlijk van de constructies niet aantasten.

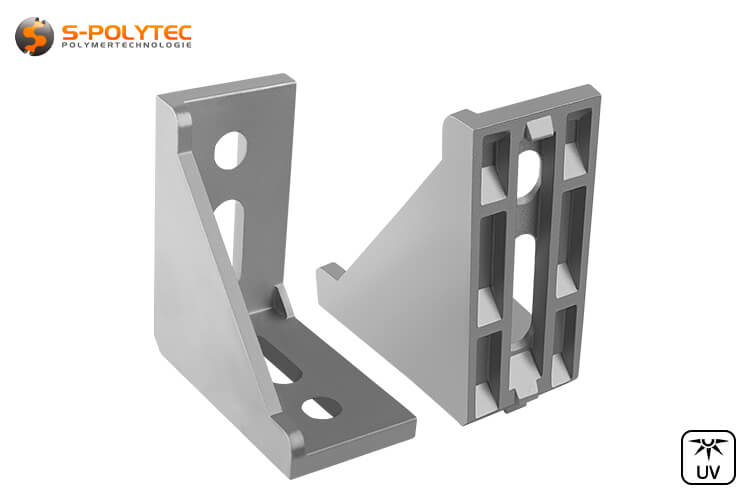

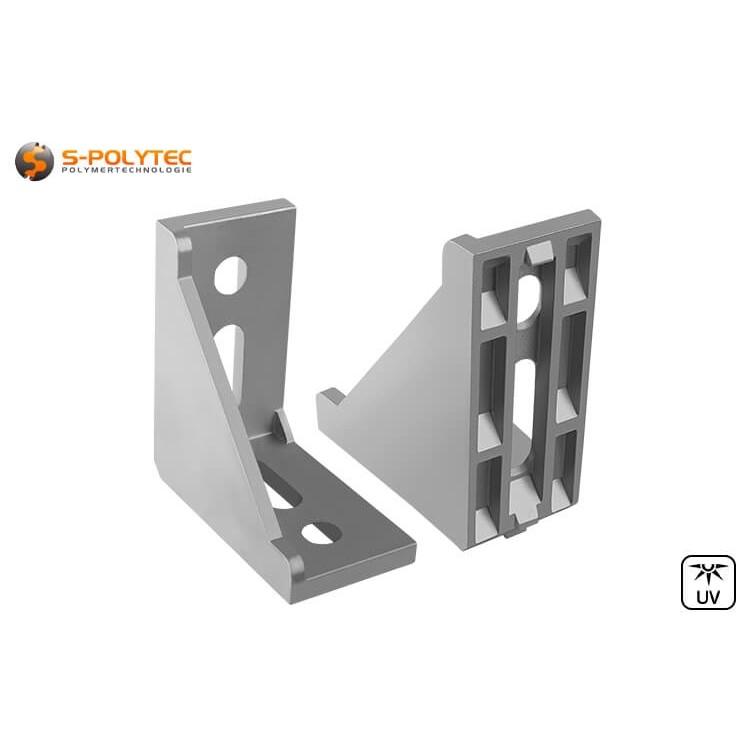

De versterkte hoekverbinders hebben grote montagevlakken met elk twee langwerpige gaten en gleufprofielen aan de onderkant om maximale beveiliging tegen verdraaien van de constructies te garanderen. Daarom zijn ze de perfecte keuze in de machinebouw voor industriële installaties die worden blootgesteld aan hoge mechanische belastingen door beweging of trillingen.

NOTITIE: Om de beugels te monteren, zijn vier cilinderkopschroeven met bijpassende gleufmoeren of hamerkopschroeven en flensmoeren voor 8mm gleufbreedte nodig. De bevestigingsmiddelen zijn ook in de winkel verkrijgbaar in elke gewenste hoeveelheid zodat de hoeveelheid naar behoefte kan worden gekocht zonder vaste verpakkingseenheden.

Eigenschappen van onze heavy-duty beugels van gegoten aluminium

Onze hoeken voor zwaar gebruik zijn gemaakt van hoogwaardig spuitgietaluminium met een grote materiaaldikte, zodat ze de zware belastingen zonder aarzeling aankunnen. Het spuitgietproces heeft vele voordelen. Het is kostenefficiënt, maakt snelle serieproductie mogelijk en garandeert een zeer nauwkeurige maatnauwkeurigheid van de hoeken. Bovendien is het materiaal licht en extreem corrosiebestendig zodat de beugels voor alle constructies gebruikt kunnen worden, zelfs onder de meest ongunstige weersomstandigheden en permanente vochtigheid. Een ander voordeel dat kan worden toegeschreven aan het spuitgietproces is het half glanzende oppervlak in zilvergrijs met een licht metaal effect.

Om ervoor te zorgen dat de profielverbindingen precies haaks zijn, heeft elke heavy-duty hoekbeugel een eenzijdige massieve versteviging die hoekigheid garandeert, zelfs bij hoge belastingen. De 30mm hoek heeft een wanddikte van 3mm. De zijwaartse versterking van de 40mm zware hoeksteun is een ongelooflijke 4,5mm dik. De constructie is veilig, zelfs bij hoge mechanische belasting. Het maakt niet uit of het om een gevoelige industriële installatie gaat waar maatnauwkeurigheid van groot belang is, zoals het geval is bij onze CNC portaalfreesmachines. Massieve hoeken voor zwaar gebruik bieden ook de perfecte combinatie van veiligheid en belastbaarheid voor constructies voor vloeren, trappen of daken. Extra gegroefde banen aan de onderkant en de langwerpige gaten voor montage op het profiel verhogen de weerstand van de hoek tegen verdraaiing nog verder.

NOTITIE: De stevige montagebeugels in een versterkt ontwerp zijn aan elke kant voorzien van twee langwerpige gaten voor bevestiging. De ene is langer dan de andere. Deze zijn geschikt voor montage met cilinderkopschroeven met gleufmoeren of hamerkopschroeven met flensmoeren. Wij raden echter montage met schroeven met verzonken kop ten zeerste af, omdat deze door de conische kopvorm niet voldoende ondersteuning bieden voor de verdeling van de belasting.

Specifieke gegevens van de versterkte montagebeugels

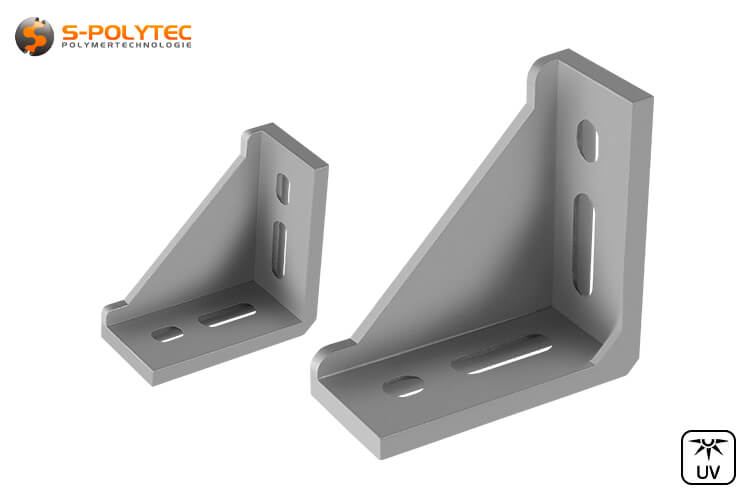

• 90° hoeksteun voor zwaar gebruik 30x55mm: Afmetingen (BxLxH): ca. 30x55x55mm, montagegaten: 18,5x6,8mm en 9,5x6,8mm, gewicht: 35g
• 90° hoeksteun voor zwaar gebruik 40x90mm: Afmetingen (BxLxH): ca. 40x90x90mm, montagegaten: 32,5x10,4mm en 12,5x10,4mm, gewicht: 111g

Installatie en gebruik van koppelingen voor zwaar gebruik

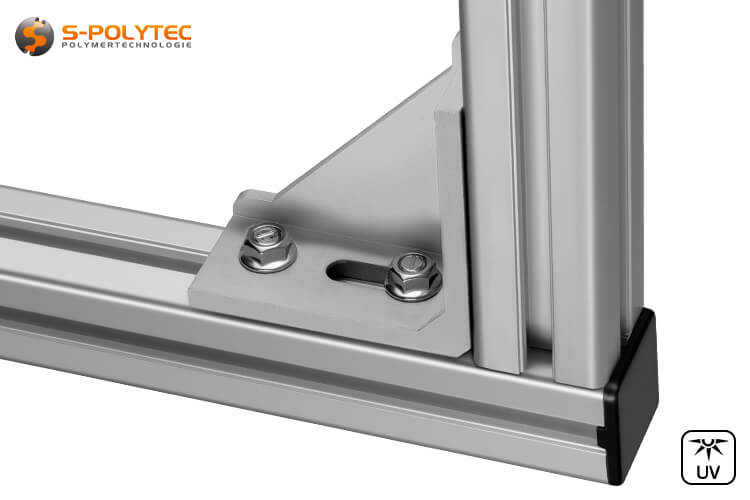

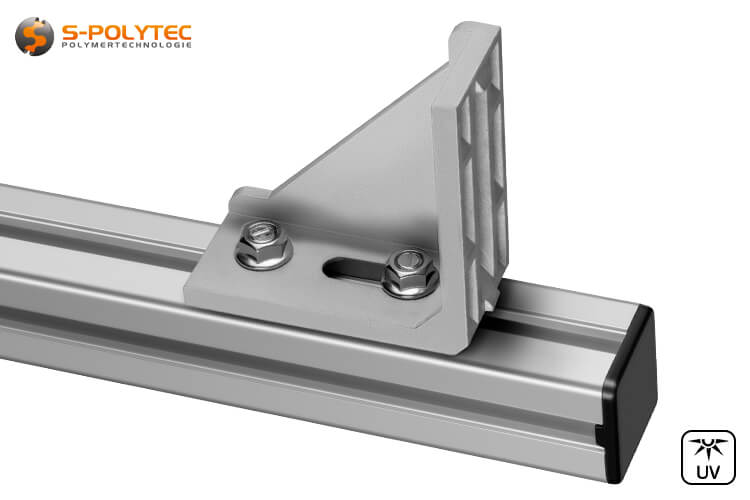

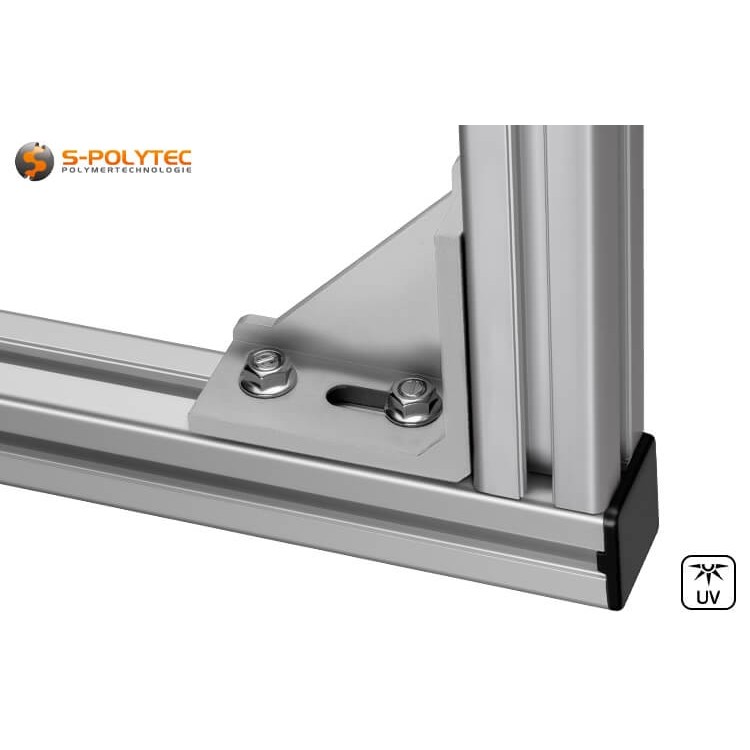

Het installeren van hoeksteunen is relatief eenvoudig. Afhankelijk van het feit of ze met hamerkopbouten of inbusbouten bevestigd moeten worden, verschillen de procedure en het benodigde gereedschap enigszins. De eenvoudigste manier is om een hamerkopbout of een schuifblokje in de gleuf te steken, de bout door de kleinere gleuf te leiden en lichtjes vast te zetten. Daarbij schuift u de beugel ruwweg in de gewenste positie. Tot slot wordt het tweede profiel op dezelfde manier met de zware hoekbeugel verbonden. Nu kan de laatste en precieze uitlijning gebeuren en kan de schroef of moer vastgedraaid worden met de juiste Inbus® sleutel of inbus. De grote sleuf is aanzienlijk langer, zodat de hamerkopschroef door het gat in de sleuf kan worden gestoken, gedraaid en met een moer tegen het profiel kan worden aangedraaid.

LET OP: Afhankelijk van het ontwerp van de gleufmoer of hamerschroef, moet de tweede bevestiging voor de grotere gleuf ook vooraf in de gleuf worden gestoken voordat de beugel wordt vastgeschroefd.

Bij het vastschroeven moet erop worden gelet dat beide groefbanen binnen de profielgroef lopen, zodat de hoekverbinding beschermd is tegen verdraaien. De exacte uitlijning van de profielen kan gecontroleerd en gecorrigeerd worden zolang de schroeven nog niet volledig vastgedraaid zijn. Om de positie langs de profielgroef te veranderen of voor een precieze uitlijning kan een waterpas of een goniometer worden gebruikt om de schroeven op elk moment iets losser te draaien. Dit is het voordeel van bouwprofielen wat maakt dat de flexibele systemen zo populair zijn in talloze industrieën en handelssectoren.

TIP: De montagebeugels voor zware verbindingen hebben een uitgesproken groef op het montageoppervlak om te voorkomen dat de beugel verdraait. Dit betekent dat de beugels alleen langs de groef gemonteerd kunnen worden en niet geschikt zijn voor directe wandmontage of in meubelbouw met hout of panelen op houtbasis.

Zware hoeken voor bouwprofielen worden overal gebruikt waar stabiele verbindingen te verwachten zijn door hoge belastingen. Denk hierbij aan opslagsystemen en rekken voor zwaar gebruik, waarbij de belasting het gevolg is van een verhoogd draagvermogen. Niet alleen het draagvermogen speelt echter een rol, maar ook de stijfheid van een constructie als gevolg van bewegingsbelasting. Met name in de installatiebouw en de robotica worden de massieve hoekverbinders gebruikt voor basisframes die gemakkelijk mechanische belastingen kunnen weerstaan. Dit kunnen productierobots zijn in grootschalige industrieën, maar ook tafels voor laser- en CNC-systemen, waarbij zelfs kleine veranderingen in het ontwerp een enorme invloed kunnen hebben op de nauwkeurigheid van de productie processen.

De hoge stijfheid en draagkracht die het gebruik van grote montagebeugels met zich meebrengt, is natuurlijk ook heel goed voor dragende buitenconstructies. Dit kunnen trapconstructies zijn, valbeveiliging op balkons of platte daken en ook vloeronderconstructies in de podiumbouw. Zelfs kassen, carports, terrasoverkappingen of containerparkeerplaatsen vormen geen probleem en zijn zonder problemen bestand tegen wind, regen en sneeuw. De hoeksteunen voor zwaar gebruik zijn bijzonder overtuigend onder dergelijke belastingen, terwijl de kleine montagehoeken zeer geschikt zijn voor extra verstevigingsstutten in grote constructies.

Voorbeelden van toepassingen voor versterkte hoeksteunen

• De stevige constructie van de beugels maakt ze bijzonder geschikt om constructieprofielen op een stabiele manier met elkaar te verbinden
• De hoeken van 90° zijn ideaal voor middelgrote constructies als dak of overdekte parkeerplaats in buitengebieden
• Bij het bouwen van trappen uit bouwprofielen zorgen de grote zware beugels voor de nodige stabiliteit
• De grote hoeken maken stabiele basisconstructies mogelijk voor systemen met hoge mechanische belastingen
• De stevige verbindingsstukken voor zwaar gebruik zijn ideaal voor het bouwen van rekken voor zwaar gebruik met constructieprofielen

Technische gegevens van de 90° hoeksteun

• Materiaal: Aluminium spuitgietwerk
• Kleur: Zilver
• Hoek: 90°
• Hoogte: 55mm of 90mm
• Breedte: 30mm of 40mm
• Montagegaten: Lengtegat
• Ø Schroeven: 6mm of 8mm (max. 10mm)
• Gewicht: 35g of 111g
• UV-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
