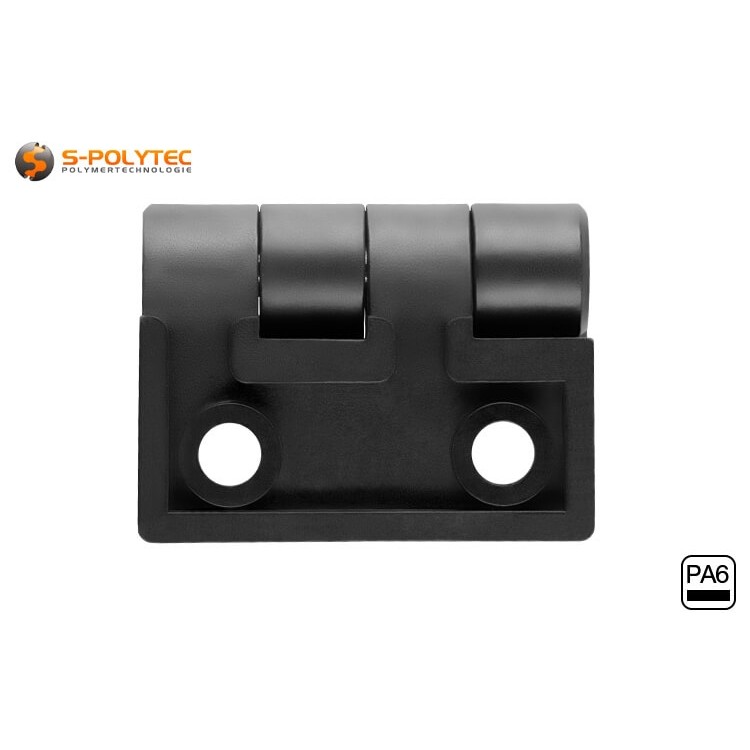

Kunststof scharnieren voor bouwprofielen

Betaalbare deurscharnieren van polyamide voor bouwprofielen

Veelzijdig ✓ Lichtgewicht en duurzaam ✓ Verschillende maten ✓

Onze zwarte kunststof scharnieren voor bouwprofielen zijn gemaakt van polyamide, dat wordt gekenmerkt door een groot aantal positieve materiaaleigenschappen. Het heeft vooral een hoge slagvastheid en veerkracht. We bieden de scharnieren ook aan in drie versies die passen bij de aluminium profielen, die we in drie maten op voorraad hebben. Profielsystemen zijn zo populair omdat ze heel gemakkelijk te verwerken en te monteren zijn en op elk moment kunnen worden aangepast aan veranderende behoeften. Dit geldt ook voor de kunststof scharnieren, die met bijna elk constructieprofiel met de juiste profielbreedte gecombineerd kunnen worden, omdat ze dankzij de optioneel verkrijgbare gleufmoeren en bevestiging op het profieloppervlak op elk moment bevestigd, verplaatst of verwijderd kunnen worden zonder het profiel te beschadigen.

De kunststof scharnieren combineren een zeer laag gewicht met een hoge stabiliteit en draagkracht. Naast het gebruik als scharnieren op bouwprofielen zijn de alternatieve gebruiksmogelijkheden zeer divers. De lichtgewicht deurscharnieren zijn bijvoorbeeld ook zeer geschikt voor gebruik in de meubelbouw, voor de bouw van containers en in de gipsplatenbouw voor de integratie van inspectieopeningen en onderhoudskleppen.

NOTITIE: Het benodigde montagemateriaal varieert afhankelijk van het ontwerp en de hoeveelheid voor het specifieke beoogde gebruik. Daarom hebben we besloten om dit niet in een set aan te bieden. Om de scharnier te monteren zijn schuifblokjes en schroeven met verzonken kop nodig om ze aan de overeenkomstige constructieprofielen te bevestigen. Deze zijn verkrijgbaar in onze winkel in elke gewenste hoeveelheid tegen betaalbare bulkprijzen.

Eigenschappen van onze polyamide scharnieren

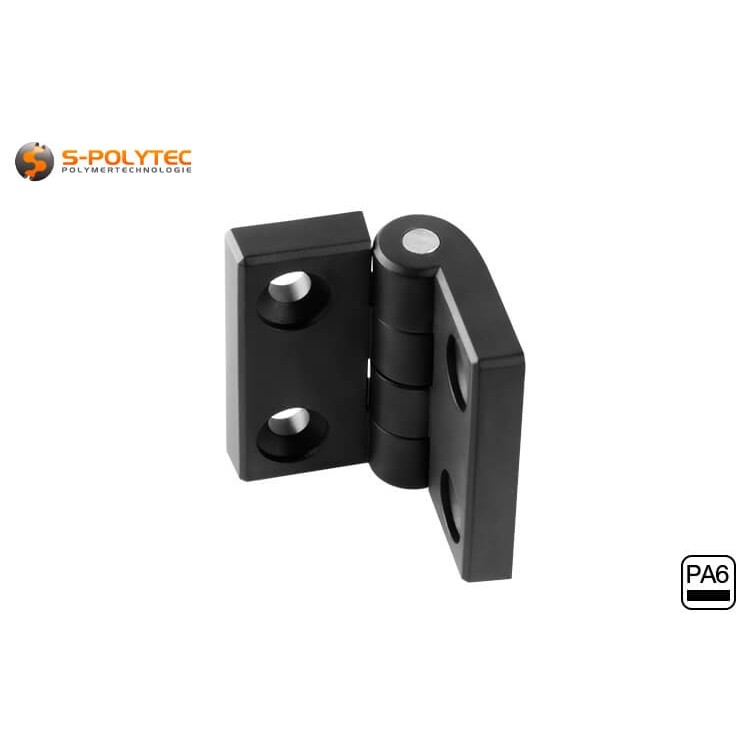

De zwarte kunststof scharnieren, die we aanbieden in drie maten passend bij onze S-Polytec systeemprofielen, zijn gemaakt van hoogwaardig polyamide. Deze technische kunststof is een uiterst slijtvast en slagvast materiaal dat ook gekenmerkt wordt door een zeer lange levensduur, zelfs bij hogere belastingen. Polyamide (PA6), bij de meesten waarschijnlijk beter bekend onder de merknaam Nylon®, is slechts gedeeltelijk UV-bestendig, zodat we het kunststof scharnier eerder aanraden voor toepassingen binnenshuis of beschermd buitenshuis. Voor langdurig buitengebruik bieden we ook metalen scharnieren van roestvrij gegoten zink.

De afmetingen van de kunststof scharnieren zijn in breedte en hoogte zo ontworpen dat ze in gesloten toestand optimaal aansluiten op het profielvlak van de overeenkomstige bouwprofielen en een grote opening mogelijk maken. De grootte van de bevestigingsgaten, waarvan er twee zijn op elke scharniervleugel, en hun onderlinge afstand, zijn afgestemd op de sleufbreedte en de draagvermogens van de profielen. De belastingen voor het kleine scharnier voor 20 mm profielen zijn aanzienlijk lager dan voor de versies met grotere profielen, zodat een gatdiameter van 5 mm met een verzinking van Ø7,5 mm perfect voldoet. Een gatafstand van 14 mm zorgt ervoor dat de scharnier na montage niet kan verdraaien en dat openen en sluiten altijd gemakkelijk blijft. Het aanbevolen montagemateriaal voor bevestiging aan bouwprofielen, bestaande uit vier schroeven met verzonken kop in de maat M5x10mm en ook vier sleufmoeren in sleuf 6 met M5 binnendraad, zorgt ervoor dat de schroefkop gelijk ligt met het oppervlak van de scharnier en dat er voldoende inschroefdiepte is in de sleufmoer. Hetzelfde geldt voor de twee grotere kunststof scharnieren. Aangezien de constructieprofielen overeenkomstig groter en stabieler zijn, zijn de aanbevolen schroeven en glijblokken ook groter. Met een draaddiameter van 6 mm en een draadlengte van 16 mm bieden de schroeven optimale houvast in een 8mm glijblok. Twee montagegaten, op een afstand van 30 mm, zorgen er ook voor dat de gemonteerde scharnieren beveiligd zijn tegen verdraaien bij hogere belastingen. Zelfs bij zware deuren en afdekkingen blijven de scharnieren steeds in een exacte hoek in de profielgroef.

NOTITIE: Het aanbevolen montagemateriaal verwijst naar de respectieve profielmaten van onze bouwprofielen. Dit betekent echter niet dat de kunststof scharnieren niet gecombineerd kunnen worden met systeemprofielen van andere fabrikanten en merken. In individuele gevallen kan het echter zijn dat de opgegeven maten voor schroeven en gleufmoeren niet van toepassing zijn en aangepast moeten worden aan de gleufdiepte en -breedte van het bestaande profiel. Als de scharnier daarentegen niet op de bouwprofielen moet worden bevestigd, maar rechtstreeks op de muur, meubels of kastdeuren moet worden geschroefd, moeten ook hier geschikte bevestigingsoplossingen worden gebruikt. Er moet bijzondere aandacht worden besteed aan de schroefdraad en de kopdiameter van de verzonken kopschroeven, zodat ze precies in de verzinking passen en niet te klein of te groot zijn.

Aanbevelingen voor montage op de bouwprofielen

• Scharnier voor 20x20mm groef 6 Afmetingen (BxHxD): ca. 24/40mm x 30mm x 9mm (gesloten/open), T-groef: groef 6 M5, Schroef: M5x10mm, Gewicht: 8g
• Scharnier voor 30x30mm groef 8 Afmetingen (BxHxD): ca. 30/48mm x 48mm x 19mm (gesloten/open), groef steen: groef 8 M6, schroef: M6x16mm, gewicht: 24g
• Scharnier voor 40x40mm groef 8 Afmetingen (BxHxD): ca. 38/60mm x 50mm x 17mm (gesloten/open), groef steen: groef 8 M6, schroef: M6x16mm, gewicht: 34g

Installatie van de toepassing van kunststof scharnieren op bouwprofielen

Het verbinden van twee profielen met de scharnieren en het verbinden van plaatmateriaal met een constructieprofiel is heel eenvoudig. Uitgaande van de gewenste snede van het paneel of de profielen is er alleen een eenvoudige schroevendraaier nodig, die in elk huishouden aanwezig is. In de eerste stap moet de gewenste positie van de scharnieren worden bepaald en op het profiel worden gemarkeerd met een potlood. Vervolgens worden twee gleufmoeren met behulp van een schroef in het profiel gestoken worden en 90 graden met de klok worden mee gedraaid, zodat ze perfect passen aan de binnenkant van het profiel met de twee gegroefde montagevlakken. Zodra dit is gebeurd, kan de schroef uit de gleufmoer worden verwijderd en terug in de binnendraad van de gleufmoer worden geschroefd via een montagegat in de scharnier. Voordat de twee schroeven worden ingedraaid tot de vereiste sterkte is bereikt, moet de positie van de scharnier nogmaals worden gecontroleerd om er zeker van te zijn dat deze correct is.

Als ook aan de tegenoverliggende zijde een constructieprofiel wordt gemonteerd, gebeurt de montage op dezelfde manier. Ook hier moet gecontroleerd worden of de positie correct is voordat de schroeven worden aangedraaid. Als dit niet het geval is, kunnen de schroeven op elk moment iets worden losgedraaid om de scharnieren binnen de groef van het profiel te bewegen zonder zichtbare sporen achter te laten op het oppervlak van het profiel. Als daarentegen een plaat van aluminium, staal, kunststof of hout moet worden gebruikt en aan de scharnier moet worden bevestigd in de doorsteekbevestiging, zijn gleufmoeren niet geschikt. Het kan ook nodig zijn om de positie van de montagegaten op de plaat te markeren voordat je de gaten op deze punten boort. Met onze tapschroeven met verzonken kop, die we in veel verschillende lengtes aanbieden, kan voor elke paneeldikte de juiste schroef worden gekozen voor gebruik met een flensmoer voor bevestiging. Als je rechtstreeks in het plaatmateriaal schroeft, moet je ook een geschikte schroef met verzonken kop gebruiken.

De vier bevestigingspunten, waarvan twee op elke scharniervleugel, helpen verdraaiing in de profielgroef te voorkomen en zorgen ook voor een hoge stijfheid en stabiliteit van de constructie, zelfs als een afdekplaat rechtstreeks op de scharnier wordt geschroefd. De afstand is zo gekozen dat de belasting optimaal verdeeld wordt over de hoogte en breedte van de scharnier. Bovendien zorgt de afstand tussen de gaten bij het vastschroeven op hout, bijvoorbeeld een MDF-plaat als afdekking van een behuizing of kastdeur, voor een hoge mate van beveiliging tegen uitbreken.

TIP: Als de scharnieren gebruikt worden als deurscharnieren in een bouwprofiel, gebeurt dit meestal op het verticaal lopende profiel. De eenvoudigste manier om dit te doen is door het montagebeslag vooraf te monteren. Op die manier wordt de scharnier samen met de schroeven en glijblokjes naar het profiel geleid, wordt het glijblokje tegelijkertijd in de profielgroef gestoken en met de schroef 90° gedraaid zodat het in de groef vastzit. Ten slotte worden de schroeven aangedraaid tot de scharnier stevig op het profiel zit en het nodige gewicht betrouwbaar kan dragen.

Scharnieren worden op talloze gebieden gebruikt en de kunststof scharnieren kunnen voor evenveel gebruikt worden. Het maakt niet uit of ze aan een constructieprofiel worden bevestigd of op een andere manier worden gebruikt. Mogelijke toepassingsgebieden voor constructieprofielen zijn deuren en machineafdekkingen, maar ook onderhoudstoegangen en inspectiekleppen voor grote industriële installaties, die opgebouwd worden uit de veelzijdige systeemprofielen. Zelfs deksels van transportkisten, deuren van zelfgemaakte buitenkeukens of modulaire zitmeubelen met neerklapbare rugleuningen of tafels kunnen in enkele eenvoudige stappen met deze robuuste scharnieren gemaakt worden. De kunststof scharnieren kunnen ook gebruikt worden ter vervanging van gebroken meubelscharnieren, om koffers te repareren, als gewichtsbesparende scharnieren voor deuren en kleppen in het interieur van kampeervoertuigen en nog veel meer.

Voorbeelden van hoe onze lichtgewicht polyamide scharnieren gebruikt kunnen worden

• De scharnieren zijn licht en robuust, waardoor ze ideaal zijn voor deuren en kleppen van campers
• De scharnieren zijn perfect voor onderhoudskleppen of -deksels op machines gemaakt van constructieprofielen
• Onze scharnieren kunnen ook worden gebruikt om deuren achteraf aan te brengen in bestaande profielconstructies
• Het scharnier is geschikt voor opvouwbare apparaten zoals klaptafels of multifunctionele rekkensystemen
• De scharnieren kunnen ook rechtstreeks op hout worden geschroefd, bijvoorbeeld als meubelscharnier

Technische gegevens van de kunststof scharnieren

• Materiaal (scharnier): Polyamide (PA6)
• Kleur: Zwart
• Openingshoek: > 210°
• Montagegaten: 4
• Ø Gaten boren: M5 resp. M6
• Gewicht: 8g - 34g
• UV-bestendigheid: Matig
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Bekwaam
